模具设计

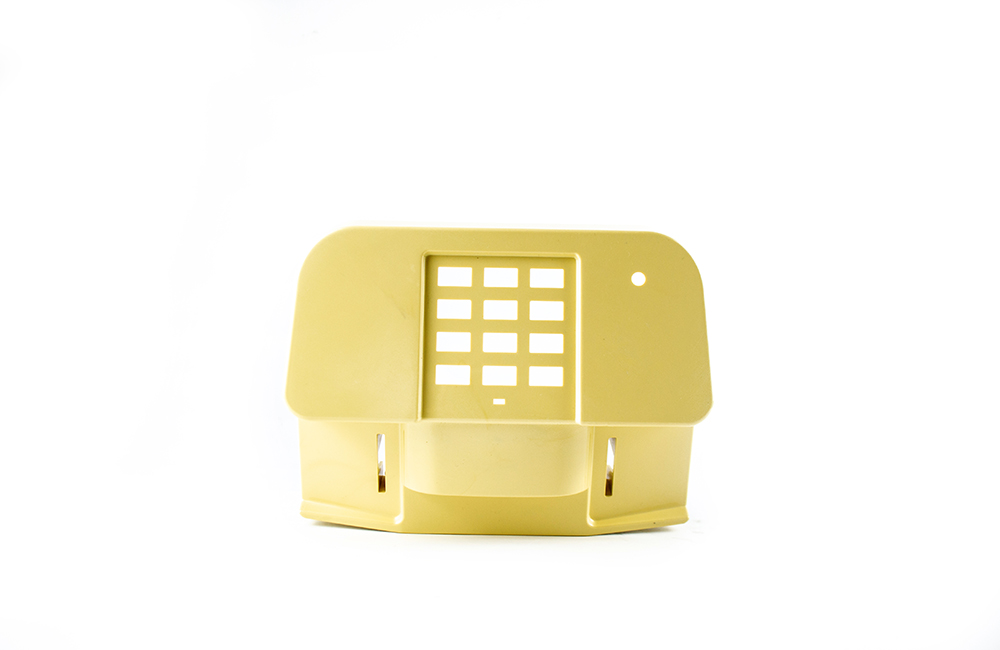

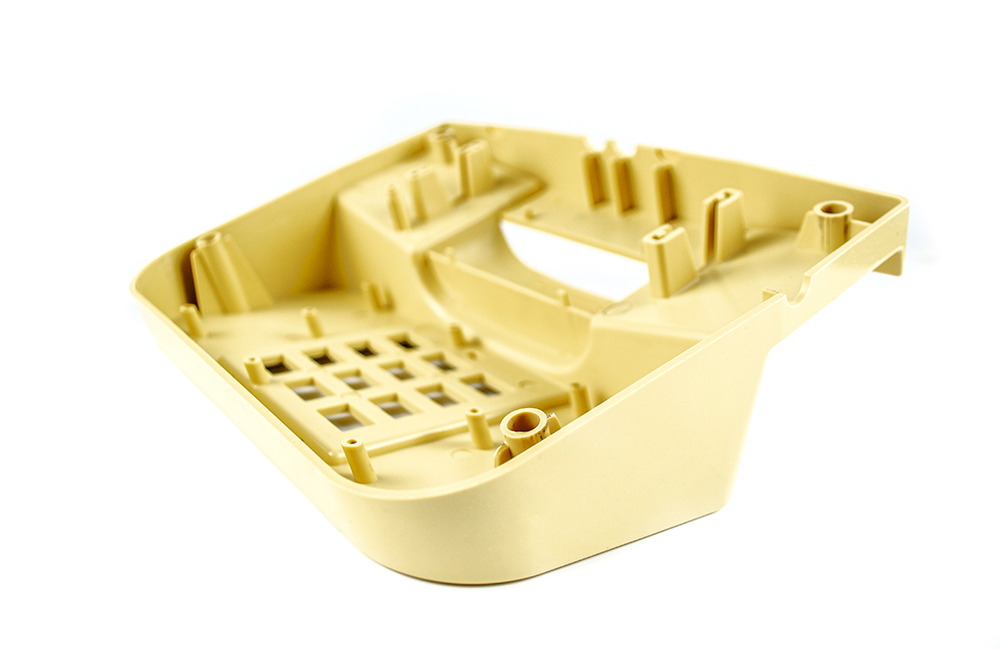

产品分析：对台式电话机模型的形状、尺寸、精度要求、外观要求等进行详细分析。例如，电话机的按键、听筒、机身等不同部位的形状和尺寸各异，精度要求也不尽相同，这些都需要在模具设计时充分考虑。

分型面设计：合理选择分型面，以便于塑件的脱模。对于台式电话机模型，可能会根据其外形特点和结构，选择在电话机的侧面或底面等位置设置分型面，确保在开模时塑件能够顺利取出。

浇注系统设计：包括主流道、分流道和浇口的设计。主流道的尺寸和形状要能够保证塑料熔体顺利进入模具；分流道的布局应尽量平衡，使塑料熔体能够均匀地流向各个型腔；浇口的位置和大小则直接影响塑件的外观质量和成型效果，对于电话机模型的外观表面，应选择合适的浇口位置，避免出现熔接痕等缺陷。

冷却系统设计：由于注塑成型过程中冷却时间占比较大，合理的冷却系统设计可以提高生产效率和塑件质量。对于台式电话机模型，可根据其壁厚和形状特点，在模具内部合理布置冷却水管，使塑件能够均匀冷却，减少翘曲变形等问题。

顶出系统设计：设计合适的顶出机构，确保在脱模时能够平稳地将塑件从模具中推出，且不会对塑件造成损坏。例如，对于电话机的按键等部位，可能需要采用小型的顶针进行顶出，而对于机身等较大面积的部位，则可采用推板顶出等方式。

原材料选择

塑料种类：常见的用于注塑加工电话机模型的塑料有 ABS、PP、PC 等。ABS 塑料具有良好的强度、韧性和表面硬度，能够满足电话机模型的外观和结构要求；PP 塑料则具有较好的耐腐蚀性和柔韧性，适合一些需要弯曲或变形的部位；PC 塑料具有优异的透明度和抗冲击性能，可用于制作电话机的显示屏等透明部件。

材料性能要求：根据电话机模型的具体使用环境和性能要求，选择相应性能的塑料材料。例如，如果电话机模型需要在户外使用，应选择具有较好耐候性的塑料；如果需要承受一定的冲击力，应选择抗冲击性能较好的塑料。

颜色和外观要求：可根据客户的需求，选择不同颜色的塑料原料或添加相应的色母粒，以满足电话机模型的外观颜色要求。同时，还需要考虑塑料材料的光泽度、纹理等外观特性，使其与电话机的整体设计风格相匹配。

注塑成型工艺参数设置

注塑温度：不同的塑料材料具有不同的加工温度范围。一般来说，ABS 塑料的注塑温度在 200℃-250℃之间，PP 塑料的注塑温度在 180℃-230℃之间，PC 塑料的注塑温度在 250℃-300℃之间。在实际注塑加工中，需要根据具体的塑料原料型号和注塑机的性能，合理调整注塑温度，使塑料熔体能够充分塑化，并且具有良好的流动性。

注塑压力：注塑压力的大小取决于塑料的粘度、塑件的结构和尺寸等因素。对于结构复杂、壁厚较薄的电话机模型部件，需要较高的注塑压力来保证塑料熔体能够充满型腔；而对于结构简单、壁厚较大的部件，则可适当降低注塑压力。一般情况下，注塑压力在 50MPa-150MPa 之间调整。

注塑速度：注塑速度对塑件的外观质量和成型效率有重要影响。较快的注塑速度可以提高生产效率，但可能会导致塑件表面出现流痕、气泡等缺陷；较慢的注塑速度则可以使塑料熔体充分填充型腔，减少缺陷的产生，但会降低生产效率。因此，需要根据塑件的具体情况，合理调整注塑速度，一般在 10mm/s-50mm/s 之间选择。

保压压力和时间：保压阶段的作用是补偿塑料在冷却过程中的收缩，提高塑件的密度和尺寸精度。保压压力一般为注塑压力的 50%-80% 左右，保压时间则根据塑件的壁厚和尺寸大小而定，一般在 5s-20s 之间。

冷却时间：冷却时间的长短直接影响塑件的成型周期和质量。冷却时间过短，塑件可能会因未充分冷却而出现变形、翘曲等问题；冷却时间过长，则会降低生产效率。冷却时间一般根据塑件的壁厚和材料的热性能来确定，通常为 10s-60s 之间。

质量控制与检测

外观检查：主要检查电话机模型的表面是否有缺陷，如气泡、流痕、银纹、熔接痕等，表面是否光滑平整，颜色是否均匀一致，是否有划伤、变形等问题。

尺寸精度测量：使用量具对电话机模型的关键尺寸进行测量，如机身的长度、宽度、高度，按键的尺寸和间距，听筒的直径等，确保其尺寸偏差在设计要求的公差范围内。

性能测试：根据电话机模型的使用要求，进行相应的性能测试，如抗冲击性能测试、耐磨损性能测试、耐热性能测试等，以确保其在实际使用过程中能够满足性能要求。

装配测试：将注塑加工好的电话机模型各部件进行装配，检查其装配是否顺畅，各部件之间的配合是否紧密，是否存在干涉等问题，确保电话机能够正常组装和使用。

后处理工艺

修边：注塑成型后的电话机模型可能会在分型面、浇口等部位产生飞边或毛刺，需要进行修边处理，以提高塑件的外观质量和装配性能。

打磨：对于一些表面要求较高的部位，如电话机的外壳表面等，可能需要进行打磨处理，使其表面更加光滑，手感更好。

表面处理：根据客户的需求，可对电话机模型进行表面处理，如喷油、丝印、电镀等，以增加其表面的光泽度、耐磨性和装饰性，提高产品的附加值。
