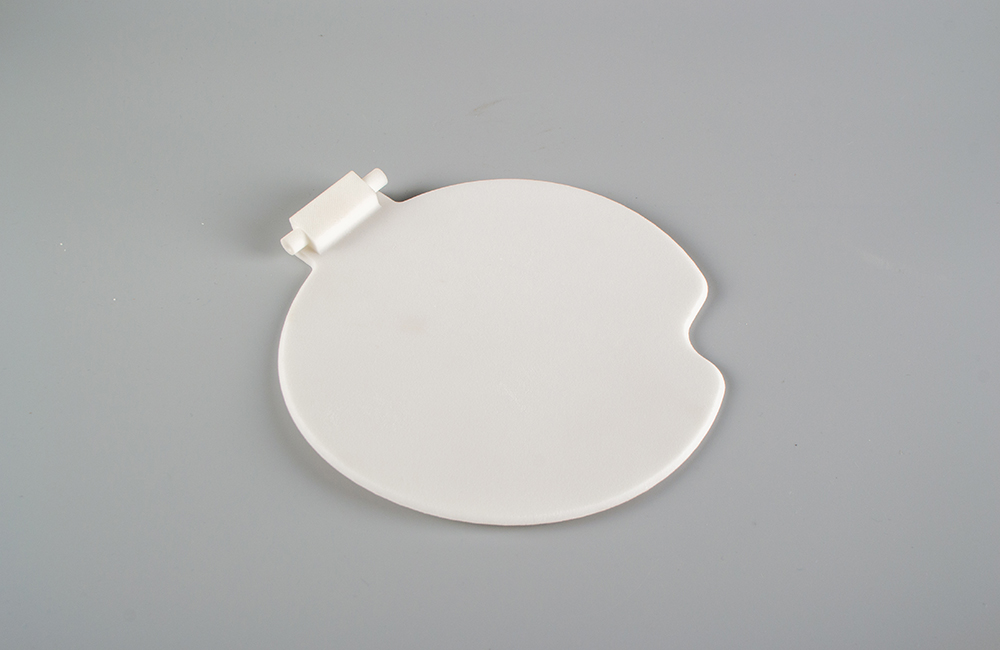

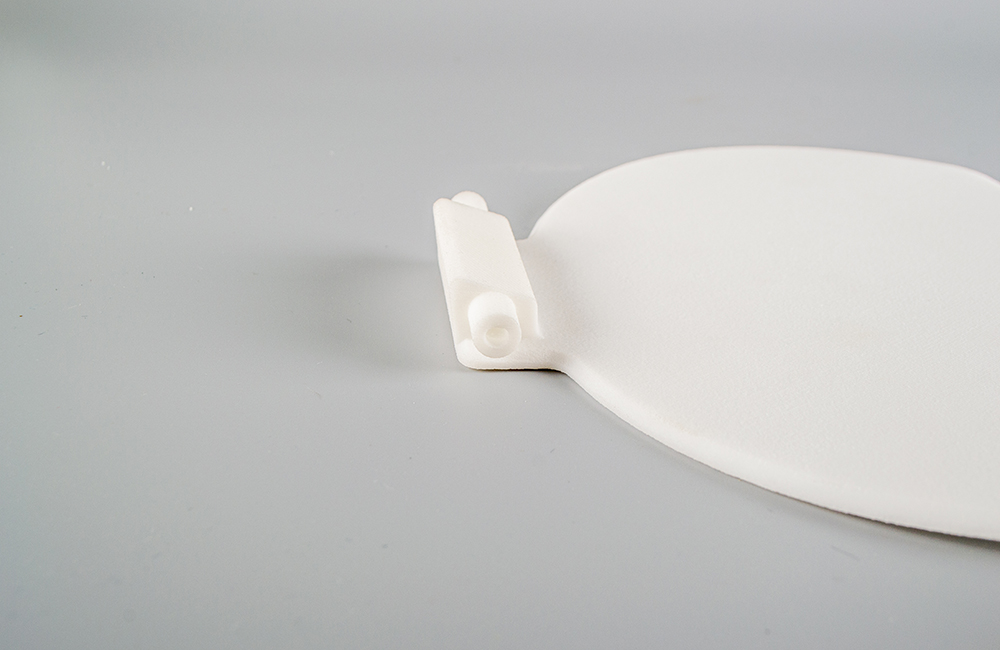

一、材料选择

树脂类型

用于3D打印盖子手板的树脂有多种。例如，光敏树脂是比较常见的材料。它在紫外线光照射下能够快速固化。其中，普通的光敏树脂具有较好的细节表现力，能够打印出表面光滑的盖子。如果对强度有一定要求，可以选择韧性树脂，这种树脂打印出来的盖子相对更不容易断裂，适用于需要承受一定外力的情况，比如可能会被频繁开合的盖子。

还有透明树脂可供选择，当制作的盖子需要具有透明性，如用于展示内部物品的容器盖子时，透明树脂就能很好地满足需求，它可以打印出具有高透明度的手板，其光学性能接近玻璃。

二、3D打印工艺选择

光固化立体光刻（SLA）

SLA是3D打印树脂手板最常用的工艺之一。它的原理是通过紫外激光束在液态光敏树脂表面进行逐点扫描，使被扫描的树脂薄层产生光聚合反应而固化，然后升降台下降一个层厚的距离，再固化下一层，如此层层叠加，最终形成三维物体。对于盖子手板来说，SLA工艺能够打印出高精度的形状，尤其是对于具有复杂曲面和精细结构的盖子。例如，带有花纹或者内凹、外凸细节的盖子，SLA工艺可以很好地还原这些设计细节，并且打印层厚可以控制在较小的范围内，一般可以达到 0.025 – 0.1mm，从而使手板表面质量很高。

数字光处理（DLP）

DLP工艺则是利用数字微镜器件（DMD）将光束投射到液态树脂表面，一次性固化一层树脂。这种工艺在打印速度上比SLA可能会更快一些，特别是对于大面积的平面或者简单形状的盖子，效率更高。而且DLP 打印出来的手板在精度上也能达到较高的水平，能够满足盖子手板对于尺寸精度和形状精度的要求。

三、设计要点

尺寸精度

盖子手板的尺寸精度至关重要。要考虑盖子与容器的配合，需要精确测量容器的开口尺寸，确保盖子的内径略大于容器开口直径，一般有 0.1 – 0.3mm 的间隙较为合适，这样既能够保证盖子可以轻松盖上和取下，又能保证一定的密封性。在3D设计软件中，要精确设置盖子的尺寸参数，并且在打印完成后，要对尺寸进行测量和验证，必要时进行打磨等后处理来调整尺寸。

壁厚设计

树脂盖子的壁厚设计要合理。如果壁厚过薄，盖子可能会比较脆弱，容易损坏；如果壁厚过厚，不仅会增加材料成本和打印时间，还可能会影响盖子的外观和性能。一般来说，对于小型盖子，壁厚可以在 1 – 2mm 左右；对于较大的盖子，壁厚可以适当增加到 2 – 3mm，同时要注意壁厚的均匀性，避免出现局部过厚或过薄的情况，以防止在打印过程中出现变形等问题。

细节设计

考虑盖子的使用功能和外观要求，添加适当的细节。比如，如果是用于化妆品瓶的盖子，可以设计一些防滑纹理，方便用户开启和关闭。这些纹理可以通过在3D设计软件中创建凹凸图案来实现。另外，对于需要与其他部件配合的盖子，如带有卡扣的盖子，要精确设计卡扣的尺寸和位置，确保卡扣的强度和弹性能够满足使用要求。

四、后处理步骤

清洗

打印完成后，树脂盖子手板表面会附着一些未固化的树脂。需要将手板浸泡在专用的清洗液中，如异丙醇，清洗时间一般根据手板的大小和复杂程度而定，通常在10 – 30分钟左右。清洗过程中可以适当晃动清洗容器，使清洗液能够充分接触手板表面，去除残留树脂。

固化后处理

清洗后的盖子手板可能还没有完全固化，需要进行二次固化。可以将手板放置在紫外线固化箱中，根据树脂材料的要求设置固化时间和强度，一般固化时间在 5 – 15 分钟左右，这样可以进一步提高手板的强度和硬度。

打磨和抛光

如果需要更高的表面质量，可以对手板进行打磨和抛光。首先使用粗砂纸（如 180 – 240 目）对表面的层纹和瑕疵进行初步打磨，然后逐渐换用细砂纸（如 400 – 800 目）进行精细打磨，最后可以使用抛光膏或者抛光布进行抛光，使盖子表面光滑如镜，达到更好的外观效果。

五、应用场景

产品设计验证

在产品开发阶段，3D打印树脂盖子手板可以用于验证盖子的设计是否合理。例如，验证盖子的形状是否符合人体工程学，是否便于用户操作，以及与容器的配合是否紧密等。设计师可以通过实际使用手板来发现设计中的问题，并及时进行修改，避免在大规模生产后出现问题。

样品展示

对于一些需要展示产品外观的场合，如产品发布会、展会等，精美的树脂盖子手板可以作为样品展示。它可以很好地展示盖子的外观设计、颜色（如果有上色处理）和质感，吸引客户的注意力，帮助企业推广产品。
