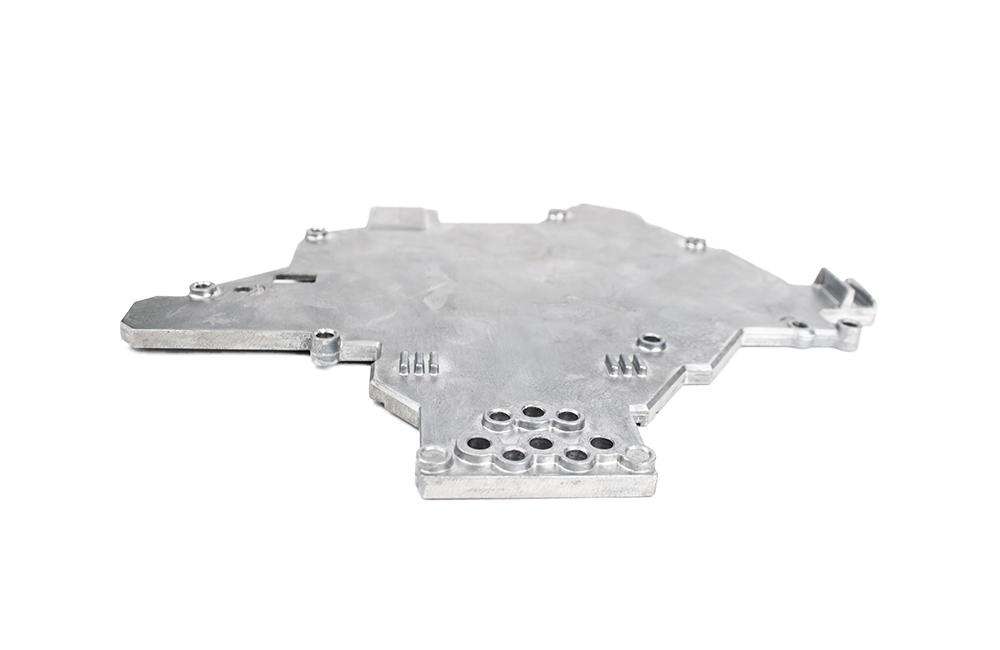

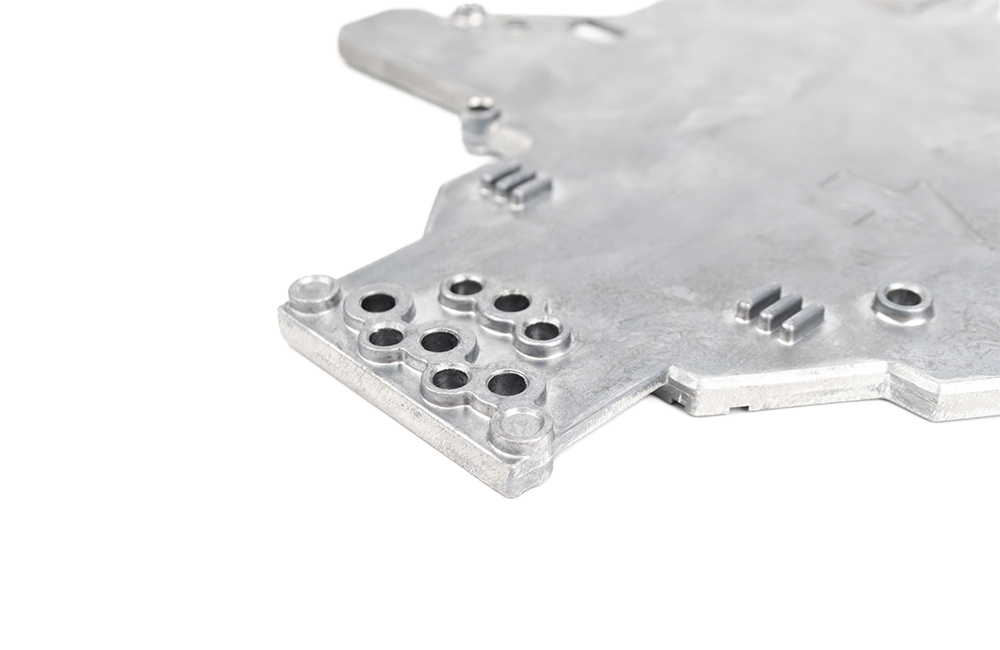

压铸加工汽车底盘配件手板模型是一种用于汽车底盘配件研发和生产过程中的重要技术，以下是关于它的详细介绍：

设计与模具准备

产品设计：利用 CAD、Pro/E 等专业三维设计软件，根据汽车底盘配件的实际需求和功能要求，进行精确的三维模型设计。设计师需要考虑配件的结构强度、安装方式、与其他部件的配合等因素，确保设计的准确性和合理性。

模具设计：根据产品的三维模型，设计压铸模具。模具设计要考虑到压铸工艺的特点，如金属液的流动方向、填充方式、脱模方式等，同时还要考虑模具的强度、寿命和加工工艺性。模具通常采用高强度合金钢制造，以保证在高压、高温的压铸过程中能够保持稳定的尺寸和形状，确保铸件的精度。

模具制造：通过机械加工、电火花加工等工艺，将设计好的模具图纸转化为实际的模具。制造过程中需要严格控制模具的加工精度，确保模具的各个部分尺寸精度在规定范围内，表面粗糙度达到要求，以保证压铸出的手板模型具有良好的外观和尺寸精度。

材料选择与熔炼

合金选择：根据汽车底盘配件手板模型的性能要求，选择合适的压铸合金材料。常用的压铸合金有铝合金、锌合金和镁合金等。铝合金具有密度小、强度高、耐腐蚀等优点，适用于对重量和强度有一定要求的底盘配件；锌合金具有良好的流动性和成型性，成本相对较低，适用于一些结构复杂、对尺寸精度要求较高的配件；镁合金则具有更高的比强度和比刚度，能够有效减轻汽车重量，但成本较高，加工工艺难度较大。

熔炼：将所选的合金材料放入熔炉中进行加热熔炼。在熔炼过程中，需要严格控制温度和时间，确保合金材料充分熔化并达到合适的温度范围，同时要注意防止合金液中的杂质和气体含量过高，影响铸件的质量。一般来说，铝合金的熔炼温度在 700℃-750℃左右，锌合金的熔炼温度在 400℃-450℃左右，镁合金的熔炼温度在 650℃-700℃左右。

压铸过程

模具预热：在压铸前，需要将模具预热到一定温度，以减少模具与高温合金液之间的温差，避免模具因热冲击而产生裂纹，同时也有利于提高合金液的流动性，保证铸件的成型质量。模具预热温度一般根据合金材料和模具结构的不同而有所差异，通常铝合金压铸模具的预热温度在 150℃-200℃左右，锌合金压铸模具的预热温度在 100℃-150℃左右。

高压注射：将熔炼好的合金液倒入压铸机的压室中，然后通过压铸机的压射系统，在高压作用下将合金液快速注入模具型腔中。压铸压力通常在几十兆帕到几百兆帕之间，注射速度也非常快，一般在每秒几米到几十米之间，这样可以使合金液在短时间内充满模具型腔，形成所需的零件形状。

冷却凝固：合金液注入模具型腔后，会在模具的冷却作用下迅速冷却凝固。冷却过程中，模具的冷却系统要设计合理，确保铸件各个部位冷却均匀，避免出现缩孔、缩松等缺陷。冷却时间根据铸件的厚度和复杂程度而定，一般在几秒钟到几十秒钟之间。

后处理

脱模与去毛刺：冷却凝固后的铸件需要从模具中脱出，然后去除铸件表面的毛刺、飞边和浇口、冒口等多余部分。脱模过程要注意避免对铸件造成损伤，去毛刺可以采用手工打磨、机械抛光、化学腐蚀等方法，使铸件表面光滑平整，符合设计要求。

表面处理：根据汽车底盘配件手板模型的使用要求和外观要求，对铸件进行表面处理。常见的表面处理工艺有喷砂、抛丸、电镀、阳极氧化、喷涂等。喷砂和抛丸可以提高铸件表面的粗糙度，增强涂层的附着力；电镀可以提高铸件的耐腐蚀性和耐磨性，同时还可以改善外观；阳极氧化可以在铝合金表面形成一层坚硬、耐磨、耐腐蚀的氧化膜，提高使用寿命；喷涂可以根据需要在铸件表面形成各种颜色和性能的涂层。

热处理：对于一些对力学性能要求较高的汽车底盘配件手板模型，还需要进行热处理。热处理可以改善铸件的组织结构，提高其强度、硬度、韧性等力学性能。例如，铝合金铸件常用的热处理工艺有固溶处理和时效处理，通过固溶处理可以使合金元素充分溶解在基体中，然后通过时效处理可以使合金元素在基体中析出，形成强化相，从而提高铸件的力学性能。

质量检验

尺寸检查：使用量具如卡尺、千分尺、三坐标测量仪等，对压铸加工的汽车底盘配件手板模型进行尺寸测量，检查其各个部位的尺寸是否符合设计图纸的要求。尺寸偏差应控制在规定的公差范围内，否则会影响配件的装配和使用性能。

外观检查：通过目视检查或使用光学仪器，检查铸件表面是否有裂纹、气孔、砂眼、缩孔、缺料等缺陷，表面粗糙度是否符合要求。对于表面质量要求较高的配件，还需要进行表面光泽度、颜色等方面的检查。

性能测试：根据汽车底盘配件的实际使用要求，对铸件进行相应的性能测试。例如，进行硬度测试，检查铸件的硬度是否符合设计要求；进行拉伸试验、冲击试验等力学性能测试，评估铸件的强度和韧性；对于一些有密封要求的配件，还需要进行密封性测试，检查铸件是否存在泄漏现象。
