复模加工玩具枪手板模型是一种用于制作玩具手枪样品或小批量生产的工艺，以下是其详细介绍：

复模加工的优势

成本较低：相较于传统的开模方式，如钢模注塑，复模加工无需高昂的开模费用，尤其适合小批量生产，能有效降低成本。

周期短：从原型制作到完成复模件的生产，一般能在较短时间内完成，通常 7 天左右就可以交付一定数量的复模件，大大缩短了产品的开发周期。

精度高：可以精准地复制原型的结构、细节和纹理，复模手板的标准复制精度可达 ±0.20mm/100mm，能确保复模出来的玩具枪手板模型与设计原型高度一致。

灵活性强：硅胶模具具有良好的柔韧性和弹性，对于结构复杂、图案精细、无脱模斜面、脱模斜面倒置、凹槽较深的玩具手枪模型，都能较好地进行复制和脱模，且可根据客户需求制作不同颜色和外观效果的产品。

复模加工的流程

原型制作

选择制作方式：可以通过 3D 打印（如 SLA 技术）或 CNC 加工来制作原型，材料通常选用 ABS、软胶类等，这些材料能够保证原型的质量和后续加工的可行性。

后处理：对制作好的原型进行打磨、喷涂或纹理处理等后处理工序，以模拟最终产品的外观和触感，确保表面光滑且细节清晰，为后续的复模加工提供良好的基础。

硅胶模具制作

分型面设计：在原型周围粘贴胶带或绘制分型线，确定模具的分割方式，便于后续模具切割和脱模。

模具箱体准备：将原型悬挂于箱体中，并设置浇注口和排气孔，这样在浇注硅胶时，能够确保硅胶均匀覆盖原型，同时排出空气，避免产生气泡。

硅胶混合与浇注：按照一定比例将硅胶与固化剂混合，通常比例为 100:2，搅拌均匀后进行真空脱泡，时间约为 5-10 分钟，以消除气泡。随后将硅胶倒入箱体，抽真空后置于 40℃烤箱中固化 8-16 小时，形成柔性硅胶模具。

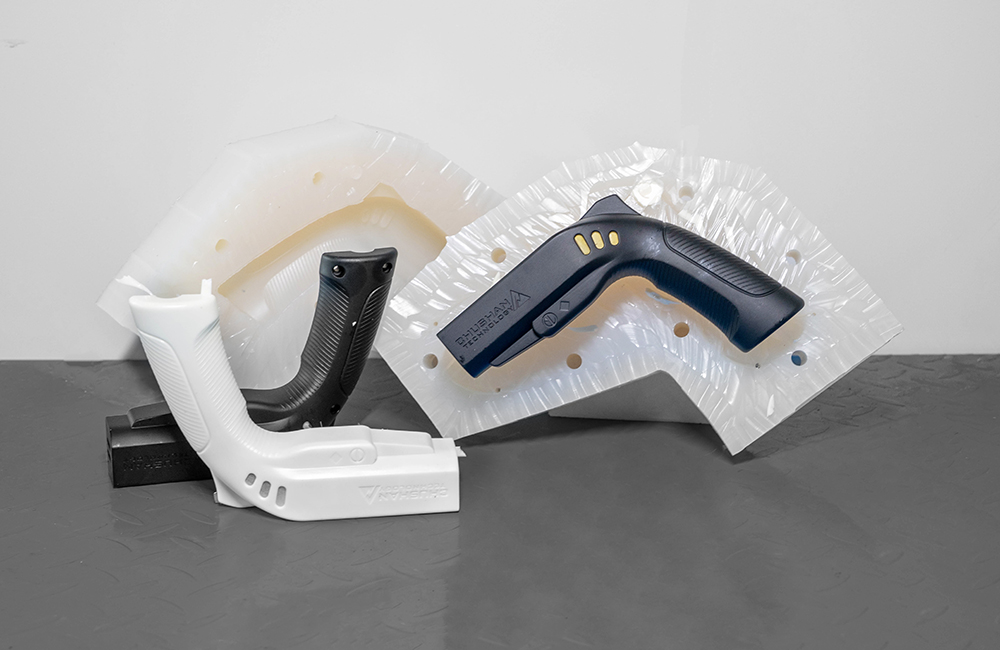

脱模与修整：待硅胶固化后，切开硅胶模具取出原型，然后对分型面进行修整，并清理残留物，使模具表面光滑，便于后续使用。

真空注型生产

模具预热：将硅胶模具预热至 60-70℃，提升树脂的流动性，使其在注入模具时能够更好地填充模具型腔，保证复模件的质量。

树脂混合与脱泡：选用双组份聚氨酯（PU）树脂，按比例混合后进行真空搅拌 50-60 秒，去除气泡，防止在复模件中出现气孔等缺陷。

浇注与固化：将混合脱泡后的树脂注入模具中，然后进行二次抽真空，排除可能混入的空气，再置于烘箱中固化约1小时，形成复模件。

脱模与后处理：取出复模件，进行打磨、喷漆、电镀等表面处理，以满足最终产品的使用需求，使其外观更加美观，质感更好。

模具复用与维护：在使用过程中，要避免尖锐工具损伤模具，定期对模具进行清洁，并涂抹脱模剂，以延长模具的使用寿命。一般来说，硅胶模具的寿命可复制生产 10-20 件同样的手板产品。
