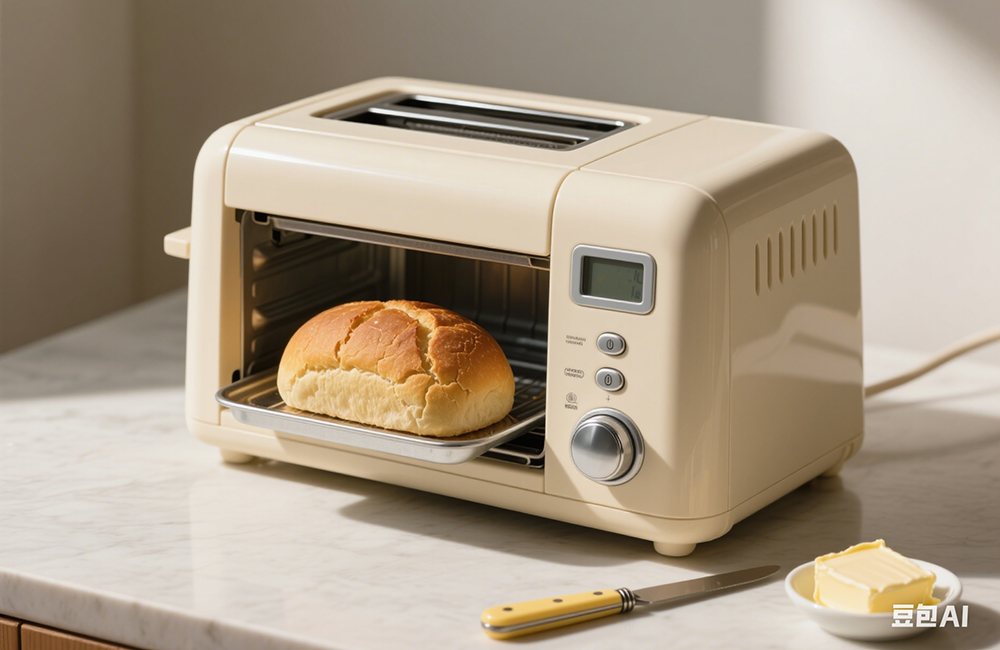

cnc加工面包机手板模型

以下是 CNC加工面包机手板模型 的详细流程和技术方案，结合设计、材料、工艺及后处理等关键环节：

一、前期准备

1. 3D建模与结构设计

软件选择：使用 SolidWorks、UG、ProE 等三维建模软件设计模型，确保结构合理、装配精准。

设计要点：

外观：模拟实际面包机的造型（如方正型、圆润型、复古式等）。

结构：预留面包桶、加热管、搅拌刀、控制面板、按键、观察窗等内部空间。

分件设计：将复杂部件拆分为独立零件（如机身外壳、面包桶、搅拌刀、上盖、控制面板），便于CNC加工和后续组装。

功能性细节：设计密封圈、卡扣结构、散热孔、可拆卸面包桶等。

2. 材料选择

常用材料：

ABS塑料：强度高、易加工，适合机身外壳和结构件。

PC塑料：透明或半透明部件（如观察窗）。

POM/尼龙：用于齿轮、传动部件或耐磨零件（如搅拌刀、密封圈）。

铝合金/不锈钢：如需模拟金属部件（如加热管、控制面板）。

材料特性：根据设计需求选择，例如高韧性、耐磨性或轻量化。

3. CNC设备与刀具准备

设备：选用高精度 CNC加工中心（三轴、四轴或五轴机床），确保复杂曲面的加工精度。

刀具：

粗加工：大直径平铣刀、球头刀（提高效率）。

精加工：小直径刀具（如φ0.5~2mm）用于细节雕刻（如Logo、按键、观察窗）。

特殊刀具：锥度刀、倒角刀（处理特定结构）。

二、CNC加工流程

1. 编程与参数设置

CAM软件：使用 Mastercam、PowerMill 等软件生成G代码。

加工参数：

粗加工：大切削量（层切深度1~5mm），快速去除材料。

精加工：小切削量（层切深度0.1~0.5mm），提高表面光洁度。

转速与进给：根据材料硬度调整（例如ABS塑料转速8000~12000rpm）。

2. 粗加工

目的：快速去除大部分材料，接近基础形状。

操作：

使用大刀具（如φ10mm平铣刀）分层铣削。

加工顺序：先整体轮廓，再局部细节（如面包桶、加热腔、控制面板）。

示例：

机身外壳：从底部向上分层铣削，保留余量0.5~1mm。

面包桶：内部空腔预留，后续精加工。

3. 精加工

目的：确保尺寸精度和表面质量。

操作：

小刀具精细修整（如φ2mm球头刀处理曲面）。

关键部位：面包桶密封圈、加热管安装位、搅拌刀槽、按键孔、观察窗等。

公差控制：一般尺寸公差±0.1mm，配合部位±0.05mm。

4. 特殊工艺

透明部件加工（如PC观察窗）：

使用专用刀具避免划痕，加工后抛光处理。

金属部件（如不锈钢加热管）：

采用高速切削（转速12000~20000rpm），冷却液辅助降温。

复杂曲面处理（如机身外壳）：

使用五轴联动加工，确保弧形表面光滑无台阶。

三、后处理工艺

1. 打磨与抛光

步骤：

粗磨：使用400~800目砂纸去除刀痕。

精抛：1200~2000目砂纸配合抛光膏，提升光泽度。

重点部位：外壳表面、按键、透明观察窗、搅拌刀槽。

2. 表面处理

喷涂上色：

根据设计需求喷涂哑光漆、亮光漆或金属质感漆。

示例：仿不锈钢质感（银灰色+磨砂纹理）。

丝印/移印：

印刷品牌Logo、操作说明（如“开关”“烘焙”标识）、刻度线等。

电镀/蚀刻（可选）：

金属部件可电镀铬或镍，增强质感。

3. 组装与调试

组装流程：

粘接/螺丝固定各部件（如机身+面包桶、搅拌刀+电机）。

安装仿真配件（如假加热管、搅拌刀）。

测试按键手感、面包桶密封性、加热功能（可模拟加热指示灯）。

功能验证：

模拟面包制作流程（如搅拌刀旋转、加热管工作）。

检查密封性（防止面包桶漏水或漏气）。

四、关键注意事项

材料变形控制：

ABS塑料易受温度影响，加工时需冷却液降温，避免内应力导致变形。

复杂曲面处理：

机身外壳的弧形表面需使用球头刀或五轴联动加工，确保光滑无台阶。

密封性测试：

面包桶的密封圈需重点检查，防止漏气或漏水。

成本与效率平衡：

粗加工优先去料，精加工仅针对可见面，隐藏部位适当降低精度。

五、应用与效果

用途：

产品设计验证（结构合理性、外观确认）。

市场展示（如展会模型、客户提案样品）。

功能性测试（模拟面包制作流程、部件耐久性）。

交付成果：

完整组装的面包机手板模型，外观与功能接近量产标准。

可搭配假面包或面团进行演示（需避免电机进水或过热）。

通过以上流程，CNC加工可高效制作出高精度、高外观还原度的面包机手板模型，为产品开发提供可靠验证。
