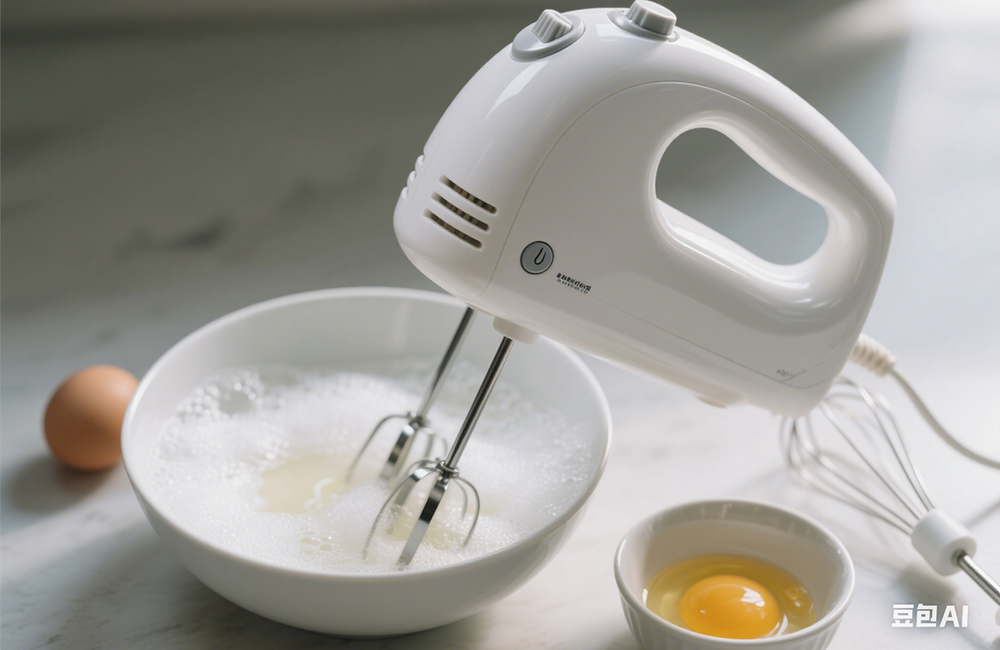

cnc加工打蛋器手板模型

以下是关于CNC加工打蛋器手板模型的详细流程、技术要点及注意事项，涵盖设计、材料选择、加工、装配与调试等环节：

一、前期准备

1. 三维建模与设计

软件选择：使用SolidWorks、UG或Rhino等三维建模软件设计打蛋器手板模型。

设计要点：

外观结构：

主体形状（圆形、方形或异形）。

手柄设计（人体工学握把，防滑纹理）。

搅拌棒形状（螺旋状、直线型或多爪式）。

功能部件：

电机仓：容纳电机的位置（需预留散热孔）。

传动结构：齿轮组或皮带传动（需保证同心度）。

开关与调速按钮：嵌入式设计，防水防误触。

装配关系：

搅拌棒与电机轴的连接方式（螺纹、卡扣或钥匙槽）。

外壳与底座的密封性（硅胶圈防水）。

材料特性：

金属件：铝合金（轻便）、不锈钢（耐腐蚀）。

塑料件：ABS（高强度）、PC（透明观察窗）、食品级PP（安全无毒）。

辅助材料：硅胶密封圈、铜轴承、螺丝（304不锈钢）。

2. 材料选择与处理

金属材料：

铝合金：用于外壳、手柄（轻量化，易加工）。

不锈钢：用于搅拌棒（耐腐蚀、易清洁）。

塑料材料：

ABS/PC：用于外壳、按钮（耐高温、抗冲击）。

食品级PP：用于容器（透明可视，耐化学腐蚀）。

预处理：

铝合金：硬质阳极氧化（耐磨、防腐蚀）。

塑料：退火处理（消除内应力，避免加工后变形）。

3. CNC编程与工艺规划

刀具路径设计：

粗加工：大切削量去除多余材料（立铣刀、面铣刀）。

精加工：小切削量保证表面质量（球头铣刀、精镗刀）。

特殊结构：

螺旋搅拌棒：五轴联动加工（螺旋面铣削）。

齿轮齿形：线切割（慢走丝）或成型铣刀加工。

切削参数：

金属切削：硬质合金刀具，转速1500-3000rpm，进给0.05-0.1mm/齿。

塑料切削：高速钢刀具，低速高进给（避免熔融粘刀）。

二、CNC加工流程

1. 工件装夹与定位

金属件：

规则块状材料（如铝合金板）：用平口钳或真空吸盘固定。

圆柱形件（如搅拌棒）：使用分度头或芯轴定位，三爪卡盘夹紧。

塑料件：

使用软爪或定制夹具避免变形，加工薄壁容器时增加支撑垫块。

2. 粗加工与精加工

粗加工：

刀具：直径8-16mm立铣刀或面铣刀。

策略：分层铣削（每层切深1-2mm），优先去除大量材料。

示例：外壳内腔用螺旋铣削，外围平面用往复铣削。

精加工：

刀具：直径2-6mm球头铣刀或精镗刀。

策略：沿轮廓连续切削，避免接刀痕。

示例：搅拌棒表面抛光（Ra0.8-Ra3.2），按钮边缘倒角。

3. 关键部件加工

螺旋搅拌棒：

五轴联动加工：螺旋面需连续铣削，保证螺距均匀。

材料：不锈钢或铝合金，表面抛光（减少食材残留）。

齿轮组：

线切割或成型铣刀加工：确保齿形精度（模数m0.5-1.0）。

安装孔位：高精度镗孔（公差±0.01mm）。

电机仓与散热孔：

内腔加工：使用球头铣刀或雕刻机完成曲面。

散热孔：斜度设计（避免堵塞），边缘倒角（R1-R2）。

三、后处理与装配

1. 表面处理

金属件：

铝合金：喷砂（哑光质感）、阳极氧化（彩色涂层）。

不锈钢：电解抛光（高光泽）、防锈处理。

塑料件：

ABS/PC：喷漆（哑光/亮光）、镭雕（刻蚀Logo或文字）。

食品级PP：超声波焊接（无缝连接）、UV消毒。

2. 装配与调试

部件装配：

搅拌棒与电机轴：通过键槽或螺丝固定，确保同轴度。

外壳与底座：硅胶密封圈防水，螺丝紧固（扭矩30-40N·m）。

按钮与开关：嵌入式安装，导电膜测试灵敏度。

功能测试：

手动模式：测试搅拌棒转动顺畅度（阻力≤3N）。

电动模式：检查电机转速（500-2000rpm）、调速功能、散热性能。

密封性：加水测试是否漏液，按钮处是否防水。

噪音测试：运行时噪音≤60dB（空载）。

四、常见问题与解决方案

问题	原因分析	解决方案
搅拌棒转动卡顿	同轴度误差、齿轮间隙过小	调整齿轮位置，修正搅拌棒加工精度
塑料外壳开裂	残余应力、切削参数过大	增加退火处理，减小进给量
齿轮传动噪音大	齿形误差、润滑不足	优化齿轮加工精度，添加食品级润滑油
按钮触感不灵敏	导电膜接触不良、按键行程不足	调整按键高度，更换导电膜

五、技术优势与注意事项

优势：

高精度：尺寸公差±0.05mm，满足紧密装配需求。

复杂形状：可实现螺旋搅拌棒、曲面外壳、异形齿轮等传统工艺难以完成的结构。

材料多样：支持金属、塑料、复合材料混合加工。

注意事项：

食品安全：所有材料需符合食品级标准（如FDA认证）。

刀具管理：定期检查刀具磨损，避免过载断刀。

温度控制：加工塑料时需冷却液降温，防止材料软化变形。

保密性：手板模型涉及专利设计时，需签订保密协议。

通过以上流程，CNC加工可快速制作出高精度、功能完备的打蛋器手板模型，为产品量产提供可靠验证依据。
