3D 打印金属手板模型的核心是通过数字化设计与逐层堆积技术，将虚拟模型转化为实体零件。以下是具体流程及关键要点：

一、前期准备：设计与数据处理

三维建模

使用 CAD 软件（如 SolidWorks、AutoCAD、Blender）设计玩具零件的 3D 模型，需确保尺寸精度、结构合理性（如涡轮叶片的曲面弧度、装配间隙等）。

注意事项：模型需包含支撑结构（若打印复杂悬垂结构），并导出为 STL 格式文件。

切片分层与参数设置

将 STL 文件导入 3D 打印切片软件（如 Cura、PrusaSlicer、Magics），设置打印参数：

层厚：0.05~0.3mm，层厚越小精度越高，但打印时间越长。

填充率：20%~100%（实心填充用于高强度零件，涡轮玩具可选 30%~50% 节省材料）。

支撑结构：自动生成或手动添加，避免悬空结构打印时坍塌。

打印方向：优化摆放角度以减少支撑、提高表面质量（如涡轮轴垂直于打印平台）。

二、金属 3D 打印工艺选择

根据金属材料类型与精度需求，常用工艺包括：

工艺类型	原理	适用材料	精度	特点
SLM（选择性激光熔融）	高功率激光逐层熔融金属粉末，逐层堆积成型。	不锈钢、铝合金、钛合金、钴铬合金等	±0.05mm	精度高，表面细腻，适合复杂结构（如涡轮叶片）。
SLS（选择性激光烧结）	激光烧结金属粉末（需后处理熔渗铜或树脂增强）。	青铜、工具钢等复合粉末	±0.1mm	成本较低，但表面粗糙，需二次加工。
binder Jetting（粘结剂喷射）	喷头喷射粘结剂固化金属粉末，后经脱脂、烧结成致密件。	铜、不锈钢、铝等	±0.2mm	适合大批量生产，表面精度较低，需高温后处理。
FDM 金属线材打印	挤出金属 – 聚合物复合材料，打印后脱脂、烧结去除聚合物，得到纯金属件。	不锈钢、铜、钛等	±0.3mm	设备成本低，但需复杂后处理，适合简单结构。

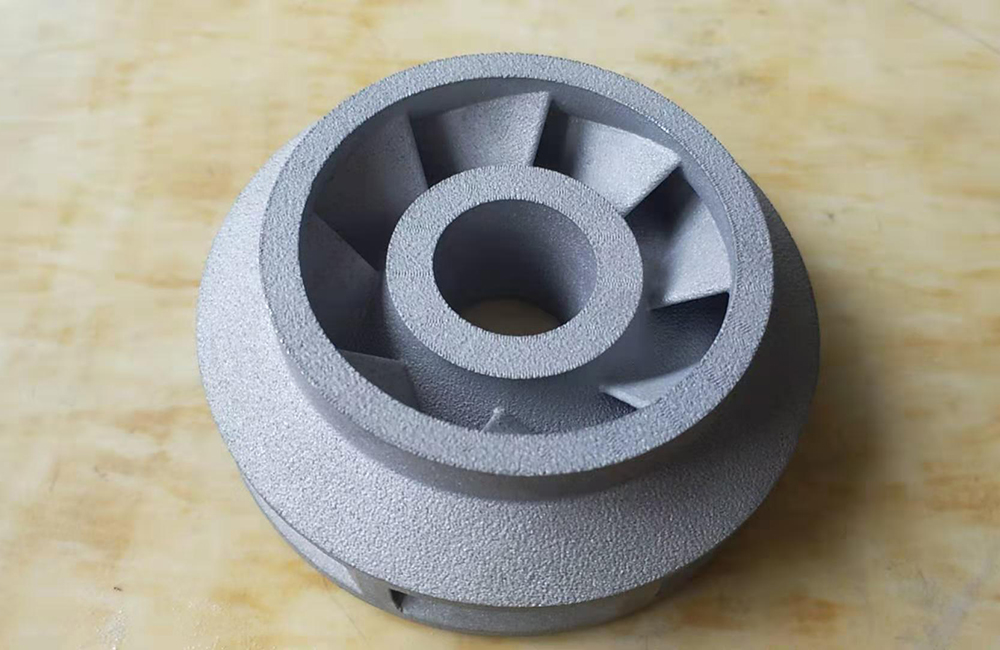

涡轮玩具推荐工艺：SLM（精度高、能还原涡轮叶片曲面）或FDM 金属线材（成本可控，适合初步验证）。

三、打印过程：设备操作与监控

设备调试

校准打印平台水平度，确保首层附着力。

装载金属粉末（SLM/SLS）或金属线材（FDM），设置舱内气氛（如 SLM 需通入氩气防止金属氧化）。

开始打印

导入切片文件，设备自动逐层堆叠材料。以 SLM 为例，激光逐点扫描熔融粉末，每层完成后铺粉辊铺设新粉末层，重复直至模型成型。

监控重点：

粉末粘附情况：避免缺粉导致层间结合不良。

激光功率与扫描速度：需匹配材料特性（如铝合金需高功率快速熔融）。

设备温度：部分金属需预热平台（如钛合金预热至 200~400℃减少应力变形）。

四、后处理：从毛坯到成品

金属打印件需经过多步后处理才能达到使用要求：

去除支撑与毛坯分离

用工具（如钢丝钳、砂纸）手动去除 FDM 打印的支撑结构；

SLM 打印件需用线切割或 CNC 铣削从基板上分离，同时去除内部支撑（如涡轮内孔支撑需钻孔取出）。

表面处理

喷砂：用玻璃珠或钢丸喷射去除表面粘附的粉末，改善粗糙度（Ra 10~20μm→Ra 3.2~6.3μm）。

抛光：电解抛光或机械抛光（如涡轮叶片需镜面抛光减少气流阻力）。

电镀 / 喷涂：增加美观度或防锈（如镀镍、喷彩色油漆）。

性能强化（可选）

热等静压（HIP）：消除内部孔隙，提高致密度（适用于高强度涡轮零件）。

时效处理：铝合金零件需退火消除应力，防止使用中变形。

精度检测

用三坐标测量仪（CMM）检测尺寸公差（如涡轮外径、叶片角度）；

目视检查表面缺陷（如裂纹、分层），必要时进行渗透探伤。

五、应用场景与优势

玩具行业：快速验证涡轮玩具的结构合理性（如叶片气动性能）、外观设计，缩短开发周期。

小批量生产：直接打印个性化金属涡轮零件，无需开模，适合定制化玩具或教育教具。

材料优势：金属涡轮强度高、耐磨损（如不锈钢材质适合儿童耐摔玩具），优于传统塑料件。

六、注意事项

成本控制：金属 3D 打印成本较高（材料 + 设备折旧），复杂涡轮模型建议先打印树脂原型（如 SLA 工艺）验证设计，再转金属打印。

设计优化：避免锐角、超薄壁结构（如叶片厚度＜0.5mm 易断裂），适当增加倒角提高打印成功率。

安全操作：金属粉末（如钛粉）易氧化自燃，需在惰性气氛中储存与打印，操作人员需佩戴防护装备。

通过以上流程，可高效完成金属涡轮玩具零件的手板模型制作，兼顾精度、强度与美观性。
