cnc加工智能音箱手板模型过程

一、项目准备

1. 需求分析

明确需求：根据智能音箱的设计图纸或3D模型，确定手板模型的尺寸、外观、结构、材质及功能要求。

拆分零件：将智能音箱模型拆分为多个零件，如外壳、按键、LED灯罩、底座、扬声器网罩、内部支架等，便于逐一加工。

2. 材料选择

常用材料：

ABS塑料：用于外壳、按键等非承重部件，易加工且成本低。

亚克力：用于透明LED灯罩或装饰件。

铝合金：用于底座、支架等需要高强度或散热的部件。

材料预处理：切割材料至合适尺寸，并进行退火处理（如必要）以减少加工应力。

二、CNC加工流程

1. 3D建模与编程

3D建模：使用SolidWorks、UG NX等软件设计智能音箱手板模型的三维图纸，确保尺寸精确、结构合理。

CAM编程：

导入3D模型至Mastercam、PowerMill等CAM软件。

设置加工坐标系，定义零件的装夹位置和加工原点。

生成刀具路径：

粗加工：去除大部分材料，保留0.5-1mm余量。

精加工：使用小切深、高转速刀具，保证表面光洁度和尺寸精度。

清角加工：对复杂角落进行局部加工，避免残留。

2. CNC加工

装夹定位：

使用精密夹具（如虎钳、真空吸盘、治具板）固定工件，确保加工过程中不移位。

对于对称零件，采用双面加工以提高精度。

加工执行：

粗加工：使用较大直径的平刀或球刀，快速去除多余材料。

精加工：

使用小直径刀具（如0.5mm-1mm球刀）进行细节加工。

控制切削参数（转速、进给率、切深），避免过切或断刀。

特殊加工：

对螺纹孔、扬声器网罩等结构，使用专用刀具（如丝锥、小直径钻头）。

对曲面、弧面进行多轴联动加工。

质量检查：

每道工序后使用卡尺、千分尺检测关键尺寸。

对表面粗糙度进行光学显微镜或触针式粗糙度仪检测。

三、后处理

1. 去毛刺与打磨

手工去毛刺：使用锉刀、砂纸去除加工产生的毛刺。

打磨抛光：

对外观面进行逐级打磨（从粗砂纸到细砂纸），提升表面光洁度。

对亚克力灯罩进行抛光处理，确保透光性。

2. 表面处理

喷涂油漆：

根据设计要求选择合适的漆色（如哑光黑、白色等）。

喷涂前使用酒精清洁表面，确保附着力。

丝印与镭雕：

丝印Logo、按键标识、说明文字等。

对序列号、图案进行激光镭雕（适用于金属零件）。

阳极氧化：针对铝合金零件，进行阳极氧化处理以增强耐磨性和美观度。

四、组装与测试

1. 零件检测

使用三坐标测量仪（CMM）检测关键尺寸，确保零件符合设计要求。

对螺纹孔、卡扣结构进行装配预演，检查是否干涉。

2. 组装工艺

装配顺序：

安装外壳主体，确保各面贴合紧密。

安装LED灯罩、按键、扬声器网罩等细节部件。

安装底座、支架等结构件，使用螺丝或卡扣固定。

装配工具：使用扭矩螺丝刀、镊子、胶水等工具辅助装配。

3. 功能测试

外观检查：确认颜色、纹理、Logo等是否符合设计要求。

结构测试：

测试按键手感、LED灯效、扬声器网罩安装稳定性等。

模拟实际使用场景，检查结构稳定性。

功能性验证：

对带有电子元件的手板，测试电路连接、蓝牙信号传输、语音识别等功能。

五、优化与迭代

1. 问题记录

记录加工、组装、测试中发现的问题（如尺寸偏差、装配干涉、表面缺陷等）。

拍摄问题部位照片，标注具体问题点。

2. 设计优化

根据问题反馈修改3D模型：

调整零件尺寸、倒角、拔模斜度。

优化装配结构（如增加定位柱、简化卡扣设计）。

重新生成CAM程序并加工。

3. 二次加工

对问题零件进行局部修复或重新加工，直至满足要求。

六、输出成果

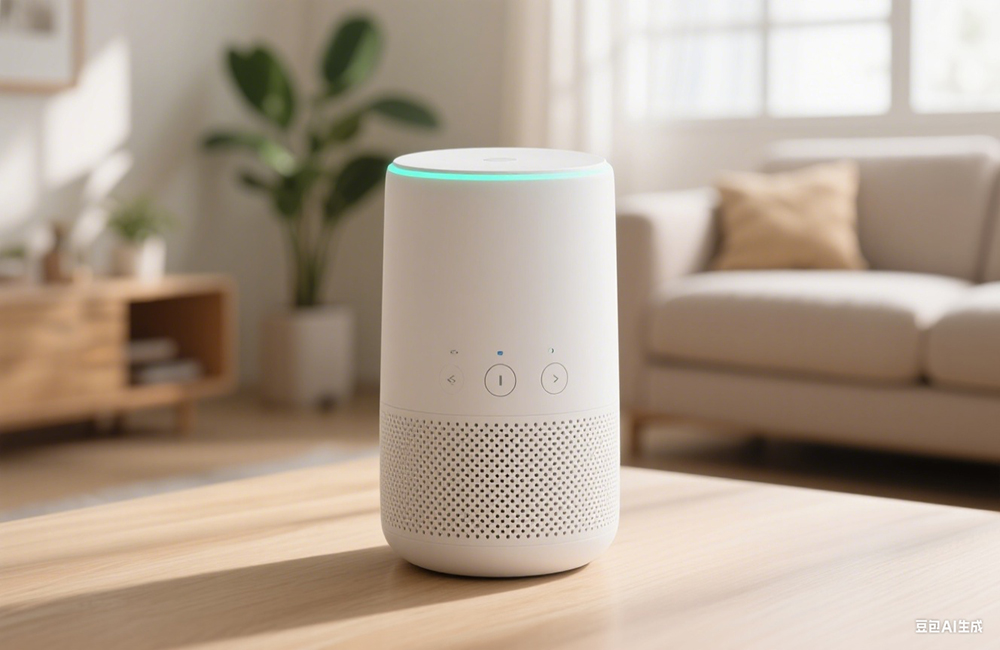

手板模型：完整的智能音箱外观和结构模型，可用于展示、功能验证或小批量试产。

技术文档：

3D模型文件（STEP/STP、IGS格式）。

CNC加工程序（G代码）、刀具清单。

装配图纸、检验报告。

反馈报告：总结设计、加工、测试中的经验，提出改进建议，为量产提供依据。

七、注意事项

精度控制：CNC加工精度通常为±0.05mm，需注意材料变形和热处理影响。

成本平衡：CNC适合中小批量制作，大量生产时需考虑注塑、压铸等工艺。

表面处理：根据设计需求选择合适的表面处理方式，确保美观和耐用性。

安全操作：加工过程中佩戴防护装备，避免高速切削产生的危险。

通过以上流程，可高效完成智能音箱手板模型的制作，为产品定型和量产提供可靠支持。
