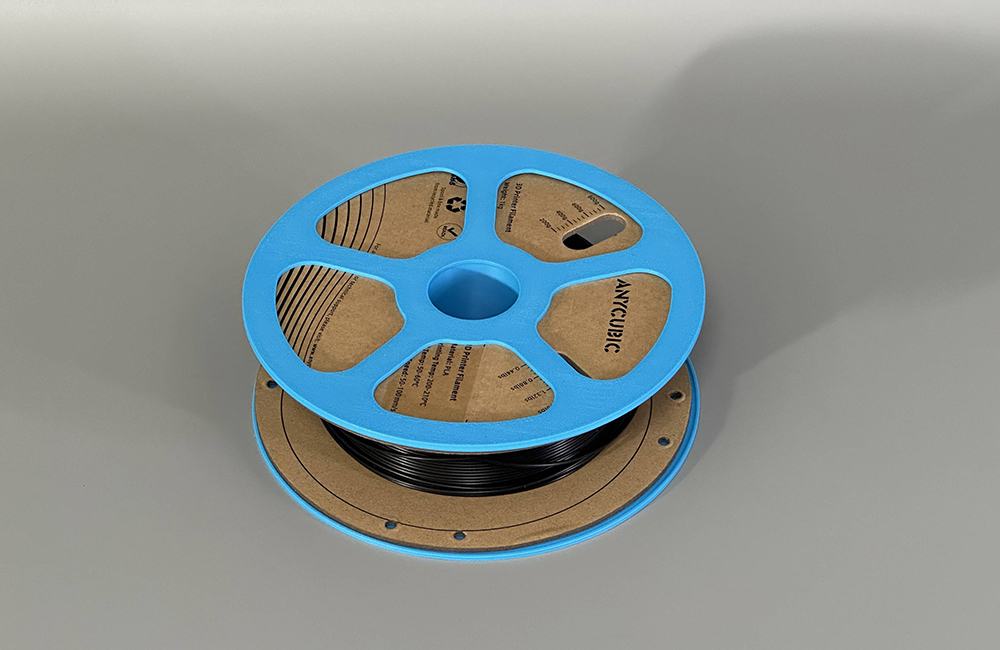

3D打印线缆卷手板模型

行业/分类:其他手板模型加工

加工方式: 3D打印 使用材料: 树脂

最小精度: 0.1mm 生产周期: 2~7天

产品尺寸: 8cm*8cm*4cm

后处理: 喷油

案例介绍

线缆卷手板模型主要用于线缆收纳结构验证、外观设计测试或功能原型开发,需兼顾卷轴旋转流畅性、线缆固定可靠性与便携性。以下是从设计到成品的完整技术方案:

一、功能结构设计与三维建模

核心结构拆解

卷轴主体

直径:根据线缆长度设计(如收纳 10 米线缆需卷轴直径≥80mm);

壁厚:2~3mm(FDM)或 1.5~2mm(SLA),内部空心减重。

旋转组件

中心轴孔:直径 5~8mm,预留 0.2mm 公差(如轴孔 φ6mm,配合 φ5.8mm 金属轴);

轴承位:若需高顺滑度,可嵌入 608 型微型轴承(外径 22mm,内径 8mm)。

线缆固定结构

卡槽设计:边缘开设宽度 3~5mm 的 U 型槽,用于线缆首端固定;

卡扣装置:顶部添加可开合的塑料卡扣,防止线缆松脱。

线缆卷

建模关键要点

软件选择

结构件:SolidWorks(精确绘制轴孔、轴承位);

外观纹理:Blender(雕刻防滑纹路或品牌 LOGO)。

细节优化

卷轴边缘倒圆角(R≥1mm),避免线缆磨损;

手柄处添加波浪形防滑纹(深度 0.5mm),提升握持感;

可拆分设计:将卷轴分为左右两半,中间通过螺纹连接(螺距 1.5mm),便于线缆安装。

二、打印工艺与材料选型

工艺类型推荐材料精度适合场景旋转性能
FDM(熔融沉积)ABS/ASA±0.1mm功能验证、低成本原型中(需后处理轴孔)
SLA(光固化)刚性树脂±0.05mm高精度外观模型、轴承位精密配合高(直接成型光滑孔)
SLS(激光烧结)尼龙 12±0.1mm耐磨损、高韧性卷轴(长期使用)高(自润滑性好)
MJF(多射流熔融)尼龙 11±0.1mm批量生产、抗冲击需求中(需抛光轴孔)

材料对比与选择

ABS:强度高、耐温性好(适合收纳电源线),但轴孔需后期扩孔处理;

光敏树脂:轴孔精度高(可直接配合轴承),但脆性大(避免大力摔落);

尼龙:韧性好、自润滑,适合频繁旋转的场景(如摄影器材线缆卷)。

三、切片参数与打印执行

关键切片设置(以 SLA 为例)

打印方向

卷轴轴线垂直于打印平台:确保轴孔圆柱度(误差≤0.03mm);

手柄朝上摆放:减少支撑对表面纹理的影响。

支撑策略

轴孔内部添加伞状支撑,支撑与孔壁接触点直径≤0.5mm;

线缆卡槽悬空部位添加点状支撑,支撑角度 45°,避免压塌槽口。

FDM 工艺特殊处理

轴孔打印

层高设为 0.1mm(标准 0.2mm),提高孔壁光滑度;

开启 “螺旋外壁” 模式,减少轴孔层间接缝。

翘边预防

平台加热至 110℃(ABS 材料),底面添加 “网格支撑”(接触面积 30%),增强附着力。

线缆卷

四、后处理与功能强化

轴孔精密加工

FDM 打印件

用 6mm 铰刀手动铰孔,去除层纹(转速≤200rpm);

孔壁涂抹二硫化钼润滑剂,降低旋转阻力(摩擦系数从 0.3 降至 0.1)。

SLA 打印件

酒精清洗后,用 1000 目砂纸轻抛轴孔,配合微型轴承压入(过盈量 0.02mm)。

线缆固定结构优化

卡槽强化

卡槽边缘添加 0.5mm 厚的唇边,防止线缆滑出;

热压嵌入金属片(如 0.3mm 铜片),增加卡槽耐磨性。

外观处理

喷砂处理(50μm 玻璃珠):增加手柄粗糙度(Ra 6.3μm),提升防滑性;

分色喷涂:卷轴主体灰色(RAL 7035),手柄区域橙色(RAL 2003),警示线缆收纳区域。

功能测试

旋转流畅度

空转测试:施加 0.1N・m 扭矩,旋转圈数≥10 圈无卡顿;

负载测试:缠绕 5 米线缆后,旋转阻力增加≤30%。

线缆固定力

对固定的线缆施加 5N 拉力,持续 10 秒无松脱;

卡扣结构开启 / 闭合寿命测试(≥1000 次循环无断裂)。

五、设计避坑与成本优化

结构禁忌

轴孔与轴的公差配合需控制在 ±0.05mm,过松导致晃动,过紧无法旋转;

线缆卡槽深度≥2mm,宽度需大于线缆直径 0.5mm(如收纳 φ3mm 线缆,卡槽宽 3.5mm)。

批量生产方案

手板验证后,采用注塑成型量产:

3D 打印的线缆卷作为母模,制作铝合金模具(型芯 / 型腔分离);

量产成本较 3D 打印降低 60%,适合 1000 件以上订单(模具费约 5000 元)。

模块化设计

卷轴直径设计为可替换式(如通过螺纹连接不同直径的卷筒),适配不同长度线缆;

手柄处预留螺纹孔,可安装挂钩或背带扣,拓展使用场景。

六、应用拓展案例

电子设备线缆管理
SLA 打印透明树脂线缆卷,内部嵌入 LED 灯带,线缆收纳状态可视化,用于展会设备展示。

户外电源线缆卷
FDM 打印 ASA 材质卷轴(耐候性好),表面喷涂抗紫外线涂层,适配露营电源线缆收纳。

医疗设备线缆卷
SLS 打印尼龙卷轴,通过 ISO 10993 生物相容性测试,用于手术室设备线缆整理,可高温灭菌。

通过 3D 打印技术,线缆卷手板模型可快速验证收纳结构的合理性,尤其适合小批量定制或多功能原型开发,相比传统 CNC 加工节省 40% 的开发周期与成本。
