行业/分类:其他手板模型加工
加工方式: 3D打印 使用材料: 树脂
最小精度: 0.1mm 生产周期: 2~7天
产品尺寸: 15cm*14cm*8cm
后处理: 喷油
设计阶段
软件选择:可使用专业的3D建模软件,如SolidWorks、UG NX、Pro/E等,这些软件功能强大,适合进行复杂的三维建模和精确的设计;也可以选择一些相对简单易学的3D建模软件,如Blender、Tinkercad等,对于初学者或简单的模型设计较为友好。

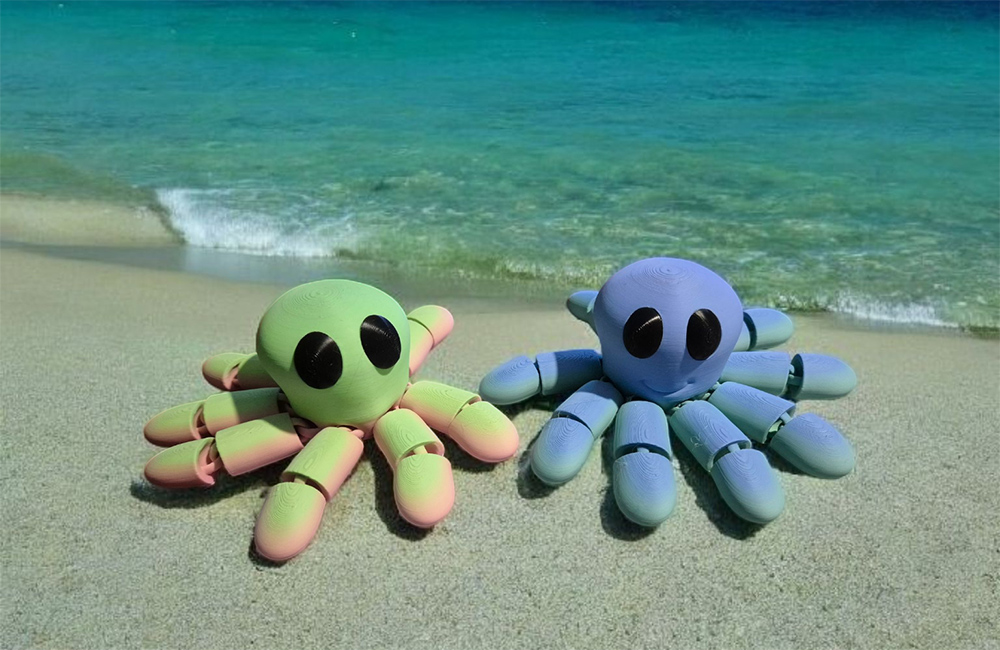

模型构思:根据章鱼的外形特点和玩具的功能需求,进行创意设计。可以设计出不同姿态、不同表情的章鱼,如可爱的卡通形象、逼真的海洋生物形象等,还可以添加一些细节,如吸盘、触手的纹理等,使模型更加生动有趣。
尺寸确定:考虑玩具的实际用途和目标用户群体,确定合适的尺寸。如果是作为儿童玩具手板模型,尺寸一般不宜过大,以方便儿童握持和玩耍,例如高度在10-20厘米左右;若是作为展示模型或收藏品,则可以根据具体需求确定更大的尺寸。

建模过程
基础形状创建:在选定的3D建模软件中,先创建章鱼的基本形状。通常可以使用圆柱体、球体等基本几何体来构建章鱼的身体和头部,然后通过拉伸、旋转、布尔运算等操作,逐渐细化出章鱼的大致轮廓。
细节添加:运用软件的建模工具,为章鱼添加各种细节。比如,在章鱼的身体表面添加凹凸不平的纹理,模拟其皮肤的质感;在触手上绘制或雕刻出吸盘的形状和纹理,增加模型的真实感;还可以为章鱼设计眼睛、嘴巴等面部特征,使其更具表情和个性。
结构优化:检查模型的结构是否合理,确保各个部件之间的连接牢固,并且便于3D打印和后期处理。对于一些薄弱的部位,可以进行适当的加厚或添加支撑结构;同时,避免出现过于复杂或细小的结构,以免在打印过程中出现问题。
3D打印
打印机选择:根据模型的大小、精度要求和预算,选择合适的3D打印机。常见的3D打印机类型有FDM(熔融沉积成型)、SLA(光固化成型)、SLS(选择性激光烧结)等。对于一般的章鱼玩具手板模型,FDM打印机价格相对较低,操作简便,能够满足基本的打印需求;如果对模型的精度和表面质量要求较高,则可以考虑使用SLA或SLS打印机,但相应的成本也会较高。
材料选择:3D打印材料有多种选择,如PLA(聚乳酸)、ABS(丙烯腈-丁二烯-苯乙烯共聚物)、PETG(聚对苯二甲酸乙二醇酯)等。PLA材料环保无毒,打印温度低,易于操作,适合制作儿童玩具;ABS材料的强度和韧性较好,但打印时可能会有异味,需要进行适当的通风处理;PETG材料则兼具了PLA和ABS的一些优点,如良好的透明度、强度和韧性,且打印效果较好。
打印参数设置:根据所选的3D打印机和材料,调整合适的打印参数。包括层高、打印速度、填充密度、温度等。一般来说,较小的层高可以提高模型的精度和表面质量,但会延长打印时间;较高的打印速度可以加快打印进度,但可能会影响打印质量;填充密度则会影响模型的强度和重量,需要根据具体情况进行权衡;温度的设置要确保材料能够正常熔化和挤出,不同的材料有不同的最佳打印温度范围。
打印过程监控:在3D打印过程中,要密切关注打印机的工作状态,确保打印顺利进行。及时清理喷头周围的杂物,防止堵塞;注意观察模型的打印效果,如发现有瑕疵或异常情况,应及时暂停打印,进行调整或修复。

后处理
去除支撑结构:如果在打印过程中使用了支撑结构,需要在打印完成后将其小心地去除。可以使用镊子、剪刀等工具,将支撑结构从模型上剥离下来,注意不要损坏模型的表面。
打磨抛光:对模型的表面进行打磨和抛光处理,以提高表面的光滑度和质感。可以使用砂纸、砂轮等工具,从粗到细逐渐打磨,直至达到满意的效果。对于一些细小的瑕疵或不平整的地方,可以进行局部的修补和打磨。
上色涂装:根据设计需求,对模型进行上色和涂装。可以选择丙烯酸颜料、油画颜料、模型专用漆等涂料,使用刷子、喷枪等工具进行涂抹。在上色时,要注意颜色的搭配和均匀度,可以先进行底色的涂抹,再进行细节的勾勒和修饰,使模型更加生动逼真。
组装拼接:如果模型是由多个部件组成的,需要进行组装和拼接。使用胶水、螺丝、磁铁等连接方式,将各个部件牢固地组合在一起。在组装过程中,要注意部件之间的位置和配合精度,确保模型的整体稳定性和美观性。
