钥匙吊坠手板模型兼具装饰性与实用性，通过 3D 打印可实现个性化定制、复杂结构成型及小批量快速生产。以下是从创意设计到成品交付的完整技术方案：

一、设计定位与三维建模

功能与场景适配

核心需求：

悬挂强度：吊孔直径≥2mm，孔壁厚度≥1.5mm；

便携性：尺寸控制在 20×30×5mm 以内，重量≤10g；

个性化元素：雕刻姓名、生肖、符号或镂空图案。

结构类型：

实心吊坠：适合平面雕刻（如 LOGO、文字），壁厚≥2mm；

空心吊坠：内部可藏微型信物（如照片、胶囊），预留 0.5mm 透光缝；

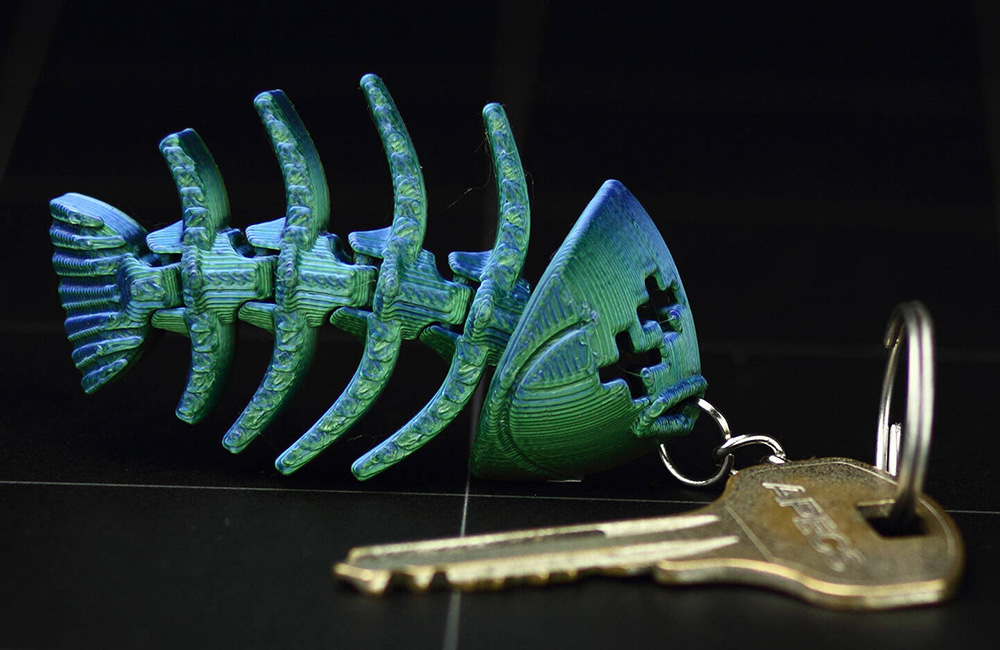

可动吊坠：通过铰链连接分体结构（如打开式爱心），轴直径≥1mm。

建模技术要点

软件选择：

文字 / 图案：Illustrator 设计矢量图，导入 Blender 生成浮雕（高度 0.3~0.8mm）；

复杂曲面：ZBrush 雕刻生肖立体造型，细节分辨率≤0.2mm；

细节优化：

吊孔倒角：R≥0.5mm，防止应力集中断裂；

镂空设计：孔径≥1mm，避免打印时堵塞（如五角星镂空边长≥1.5mm）。

二、打印工艺与材料选型

工艺类型	材料	精度	适合场景	表面效果
SLA（光固化）	光敏树脂	±0.05mm	高精度细节（如微雕文字）	光滑，可抛光至镜面
FDM（熔融沉积）	PLA/ABS	±0.1mm	低成本原型、功能性测试	有层纹，需后处理
金属 3D 打印（SLM）	不锈钢 / 银 / 金	±0.05mm	高端定制、贵金属首饰	金属光泽，可电镀或抛光
MJF（多射流熔融）	尼龙 12	±0.1mm	耐磨损吊坠（如户外钥匙扣）	表面磨砂，可染色

材料特性对比：

光敏树脂：适合透明 / 彩色吊坠（如内嵌干花的树脂吊坠），但脆性大；

金属：不锈钢吊坠抗拉强度≥500MPa，适合长期佩戴；

尼龙：韧性好（断裂伸长率≥15%），适合运动场景钥匙扣。

三、切片参数与打印执行

关键切片设置（以 SLA 为例）

打印方向：

吊孔轴线垂直于平台：确保孔壁光滑，直径公差≤0.03mm；

浮雕面朝上：减少支撑对表面纹理的影响。

支撑策略：

镂空部位添加点状支撑，支撑直径≤0.8mm，接触点位于非装饰面；

薄片结构（厚度≤1mm）底部添加网状支撑，支撑密度 20%。

FDM 工艺特殊处理

吊孔打印：

层高设为 0.1mm，开启 “螺旋外壁” 模式，孔壁层间粘结力提升 30%；

打印后用 2mm 铰刀手工扩孔，去除毛边。

四、后处理与装饰工艺

表面精细化处理

去支撑与打磨：

SLA 树脂件：用手术刀切除支撑后，依次用 800 目、1500 目、2000 目砂纸抛光；

金属件：电解抛光（电压 10V，时间 3 分钟），粗糙度从 Ra 10μm 降至 Ra 1μm。

色彩与质感加工：

树脂吊坠：
浸染染色：浸泡丙酮 + 色精溶液（浓度 5%），实现透明渐变效果；
滴胶封层：表面覆盖 0.3mm 厚 UV 胶，固化后提升光泽度与耐磨性；

金属吊坠：
PVD 镀膜：镀玫瑰金（厚度 0.1μm），盐雾测试≥500 小时不褪色；
激光雕刻：在金属表面刻制 0.1mm 深的微缩文字（如二维码、坐标）。

功能强化

磁吸设计：

内部嵌入直径 2mm 钕铁硼磁铁，实现双吊坠吸附组合（吸力≥0.5N）；

发光功能：

预埋 0603 规格 LED 灯珠，电池仓设计为 CR1220 纽扣电池（厚度 2mm），续航≥72 小时。

强度测试

吊孔拉力：施加 10N 拉力持续 10 秒，孔壁无裂纹；

耐磨测试：用橡皮擦来回摩擦表面 100 次，色彩无脱落。

五、设计避坑与成本优化

结构禁忌

吊孔与主体连接部位宽度≥3mm，避免悬挂时断裂；

镂空图案最小孔径≥1.5mm（FDM）或 1mm（SLA），防止打印失败。

小批量生产方案

手板验证后，采用硅胶复模复制 50~200 件：

3D 打印原型制作分片硅胶模具（分型面避开装饰面）；

灌注透明 PU 树脂，成本较 3D 打印降低 50%，单件成本≤10 元。

模块化设计

吊坠主体与吊环分离设计：吊环统一为不锈钢材质，主体可更换不同造型（降低模具成本）；

预留螺纹孔（M1.6），便于后期加装挂件（如小铃铛、宝石）。

六、应用场景与案例

个性化礼品：
SLA 打印透明树脂吊坠，内部封装干花与姓名缩写，表面喷哑光清漆，作为情侣纪念品；
成本：材料 + 后处理≈30 元 / 件，生产周期 24 小时。

企业定制：
SLM 打印不锈钢吊坠，雕刻公司 LOGO 与二维码，扫码可跳转品牌官网；
表面处理：喷砂 + 电镀金色，配套皮质挂绳，用于商务赠品。

文化衍生品：
3D 打印博物馆文物缩小版吊坠（如司母戊鼎局部），采用青铜色 SLM 金属打印，限量发行 1000 件，附收藏证书。

七、安全与合规

儿童吊坠吊孔直径≤5mm（防止误吞），材料通过 EN71-3 重金属检测；

金属吊坠若含镍元素，需进行镍释放测试（≤0.5μg/cm²/ 周），避免过敏。

通过 3D 打印技术，钥匙吊坠手板模型可实现从创意设计到量产的全链路高效转化，尤其适合电商定制、文旅文创等小批量多品种场景，相比传统冲压工艺节省 70% 的开模成本。
