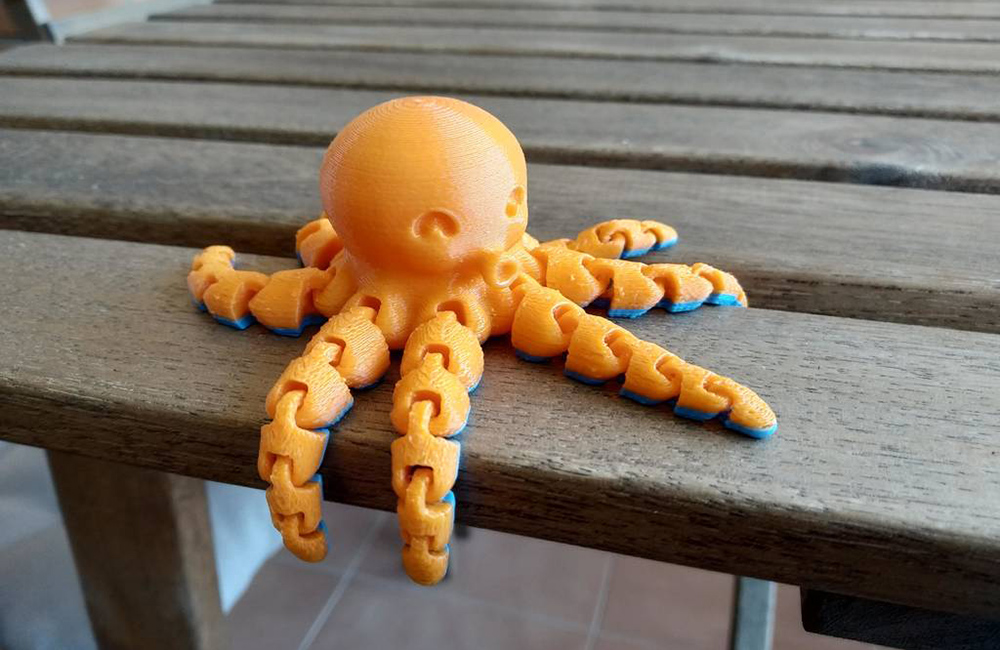

3D 打印章鱼玩具手板模型需兼顾生物形态还原、触手柔韧性与安全标准，通过多材料工艺可实现触手摆动、吸盘吸附等互动功能。以下是从仿生设计到量产验证的完整技术路径：

一、生物特征解构与三维建模

章鱼形态参数化设计

头部比例：

头宽：头高 = 2:1，眼间距为头宽的 1/3，确保萌化造型；

喷水孔：顶部开设直径 3mm 圆孔，可内置发声器。

触手结构：

触手数量：8 条，长度为头宽的 1.5~2 倍，直径从根部 5mm 渐变至尖端 2mm；

吸盘分布：每 10mm 长度设置 3~4 个吸盘，直径 1~2mm，深度 0.5mm。

可动性建模要点

关节设计：

触手根部添加球窝关节（直径 4mm），活动角度≥90°；

关节处预留 0.2mm 间隙，配合 0.1mm 厚硅胶垫圈增加阻尼。

轻量化处理：

头部空心设计（壁厚 2mm），内部添加十字支撑；

触手内部预埋 0.8mm 直径钢丝，提升摆动可塑性。

二、打印工艺与材料选型

工艺类型	材料	适合部位	功能优势
FDM（熔融沉积）	TPU 95A	触手（弹性模量 15MPa）	断裂伸长率≥400%，可反复弯曲
SLA（光固化）	柔性树脂	头部细节（眼睛、喷水孔）	精度 ±0.05mm，表面光滑易上色
SLS（激光烧结）	尼龙 12 + 弹性体	吸盘（耐磨防滑）	自润滑性好，吸盘吸附力≥0.1N / 个
多材料 3D 打印	TPU + 刚性树脂	整体一次成型（硬软结合）	触手柔性 + 头部刚性同步实现

材料组合案例：

头部：刚性树脂（抗拉强度 30MPa），确保结构稳定；

触手：TPU 95A（邵氏硬度 95A），弯曲 1000 次后弹性衰减≤5%；

吸盘：硅胶复模制作，邵氏硬度 40A，与光滑表面吸附力≥0.5N。

三、切片参数与打印优化

触手打印关键设置（FDM 工艺）

温度控制：

喷头 230℃（TPU），热床 60℃，避免触手翘边（弯曲量≤0.5mm）；

支撑策略：

触手悬空部分采用 “线性支撑”，支撑角度 45°，接触点直径 1mm；

吸盘凹陷处添加点状支撑，支撑直径 0.8mm，便于拆除。

多材料打印工艺（以 Stratasys J750 为例）

材料分布：

头部：VeroWhitePlus 刚性树脂；

触手：TangoBlackPlus 柔性树脂（硬度 10A~95A 可调）；

切片参数：

层厚 0.1mm，支撑结构自动生成，与模型接触面积≤2%。

四、后处理与功能强化

触手柔韧性优化

表面处理：

化学溶胀：TPU 触手浸泡硅油（粘度 50cSt）10 分钟，提升爽滑度；

纹理处理：喷砂（20μm 玻璃珠）增加吸盘表面粗糙度（Ra 6.3μm），吸附力提升 30%。

内置结构：

插入记忆金属丝（直径 0.5mm），加热定型后可保持触手特定姿势；

空心触手灌注半透明硅胶，模拟章鱼腕足的肉质质感。

互动功能集成

发光眼睛：

嵌入 0402 规格 LED 灯珠，电池仓隐藏于头部（CR1220 纽扣电池），续航≥48 小时；

喷水效果：

头部喷水孔连接微型气囊，按压头部可喷出细雾（需预留 10mm 气囊空间）。

安全测试

拉力测试：触手根部施加 5N 拉力，持续 10 秒无断裂；

小部件测试：吸盘直径≤5mm，通过 90N 拉力测试（防儿童误吞）。

五、设计避坑与量产方案

结构禁忌

触手根部直径≥3mm，避免摆动时应力集中断裂；

吸盘深度≤0.8mm，过深易导致打印时材料堆积。

小批量生产方案

硅胶复模（50-200 件）：

3D 打印原型制作分片硅胶模具（分型面避开吸盘）；

灌注食品级液态硅胶（邵氏硬度 50A），成本较 3D 打印降低 60%；

触手与头部通过卡扣连接，组装效率提升 50%。

成本优化设计

触手采用 “分段打印 + 套接” 结构：

根部 3 节用 TPU 打印，尖端 5 节用 PLA 打印（成本降低 25%），通过螺纹连接（螺距 1mm）。

六、应用场景与创新案例

早教互动玩具：
3D 打印章鱼模型触手内置压力传感器，触碰不同吸盘触发语音教学（如颜色、数字认知）；
头部屏幕显示对应知识点，实现 “触摸 – 反馈” 学习闭环。

海洋科普教具：
透明树脂打印头部，内部填充蓝色荧光树脂，模拟章鱼血青素；
触手标注肌肉分布，通过不同硬度材料（50A~90A）直观展示运动原理。

减压玩具：
触手表面雕刻凸点纹理（高度 0.5mm），配合可挤压头部（内部弹簧复位）；
按压时头部 LED 变色，释放压力值通过 APP 实时显示（需内置蓝牙模块）。

七、安全标准与合规

材料认证：

接触皮肤部位需通过 ISO 10993 生物相容性测试；

颜料迁移测试：铅≤90ppm，镉≤75ppm（符合 EN71-3）。

机械安全：

活动关节间隙≤3mm（防止夹伤手指），可拆卸部件拉力≥90N。

通过多材料 3D 打印技术，章鱼玩具手板模型可实现生物形态与互动功能的深度融合，尤其适合教育玩具、减压文创等场景，相比传统注塑工艺缩短 40% 的开发周期。
