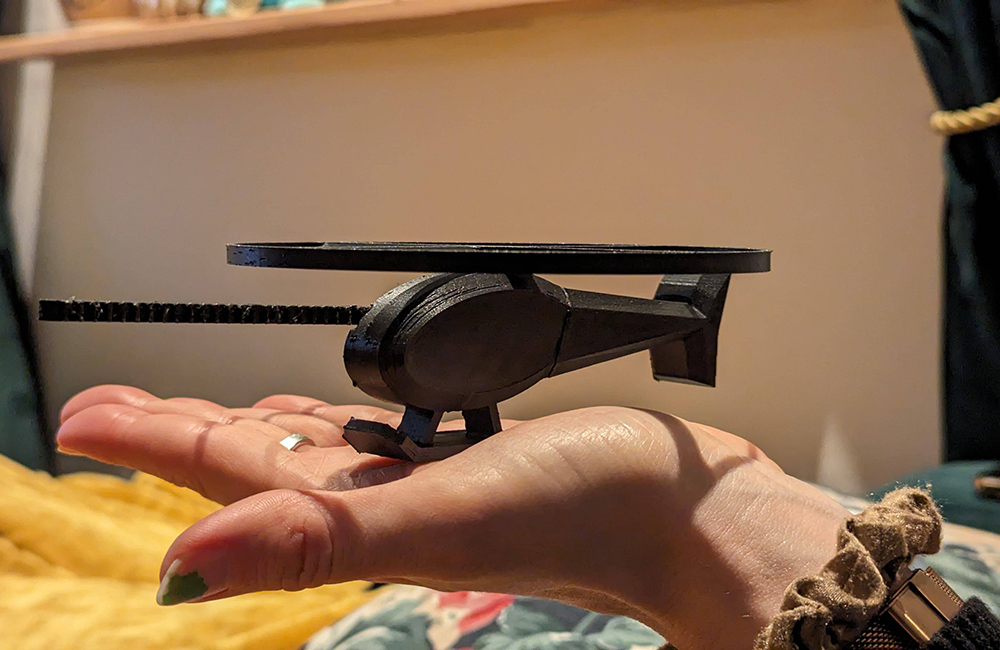

3D打印简易直升机玩具手板模型需兼顾外形还原、飞行功能与安全标准，通过轻量化设计和可动结构实现基础飞行演示。以下是从设计到成品的完整技术路径：

一、直升机结构解构与三维建模

核心部件参数化设计

机身框架：

尺寸：长 150mm× 宽 80mm× 高 60mm，壁厚 1.5mm（FDM）或 1mm（SLA）；

轻量化：空心结构 + 十字支撑，重量≤30g（含电机）。

旋翼系统：

主旋翼直径 120mm，2 叶桨，桨距角 8°~12°；

尾旋翼直径 30mm，4 叶桨，与主旋翼转向相反。

动力系统：

预留电机仓：适配 N20 微型电机（直径 10mm，长 20mm）；

电池仓：容纳 CR2032 纽扣电池（厚度 2mm），续航≥10 分钟。

可动性建模要点

旋翼连接：

主旋翼轴孔直径 2mm，配合 1.8mm 不锈钢轴（间隙 0.2mm）；

旋翼根部添加加强筋（厚度 1.5mm），防止旋转断裂。

起落架设计：

弹性材质：TPU 打印 C 型支架，减震行程 5mm；

离地间隙：15mm，避免着陆时机身触地。

二、打印工艺与材料选型

工艺类型	材料	适合部件	功能优势
FDM（熔融沉积）	PLA/TPU	机身、旋翼（成本低）	PLA 强度高，TPU 起落架减震性好
SLA（光固化）	刚性树脂	细节部件（仪表盘、舱门）	精度 ±0.05mm，表面光滑
多材料 3D 打印	刚性 + 柔性树脂	整体一次成型（硬软结合）	旋翼刚性 + 起落架柔性同步实现
SLS（激光烧结）	尼龙 12	耐磨损齿轮（传动系统）	自润滑性好，寿命≥100 小时

材料组合案例：

机身：PLA（抗拉强度 40MPa），确保结构稳定；

旋翼：ABS（耐温性好，避免电机发热变形）；

起落架：TPU 95A（邵氏硬度），断裂伸长率≥300%。

三、切片参数与打印优化

旋翼打印关键设置（FDM 工艺）

温度控制：

ABS 旋翼：喷头 240℃，热床 110℃，减少翘曲（变形量≤0.5mm）；

支撑策略：

旋翼桨尖悬空部分采用 “线性支撑”，支撑角度 45°，接触点直径 1mm；

电机仓内部添加点状支撑，支撑直径 0.8mm，便于拆除。

多材料打印工艺（以 Stratasys J750 为例）

材料分布：

机身：VeroWhitePlus 刚性树脂；

起落架：TangoBlackPlus 柔性树脂（硬度 95A）；

切片参数：

层厚 0.1mm，旋翼部分填充率 50%，提升抗扭强度。

四、后处理与功能集成

动力系统安装

电机固定：

机身电机仓预留 M2 螺丝孔，配合硅胶垫减震（噪音降低 5dB）；

传动设计：

主旋翼通过 0.8mm 直径皮带传动，减速比 2:1（电机转速 10000rpm→旋翼 5000rpm）。

飞行性能优化

重心调整：

头部预埋 1g 铅块，确保重心位于机身前 1/3 处（偏移量≤2mm）；

旋翼平衡：

动平衡测试：旋翼转速 3000rpm 时，振幅≤0.1mm，否则添加配重块（0.1g / 次）。

安全测试

跌落测试：1m 高度自由落体，机身无开裂（安全系数≥1.5）；

旋转安全：旋翼防护罩强度测试，施加 5N 径向力不断裂。

五、设计避坑与成本控制

结构禁忌

旋翼桨叶厚度≥1.5mm，避免高速旋转时断裂；

电机仓与机身连接宽度≥5mm，防止振动脱落。

低成本方案

部件拆分打印：

机身、旋翼、起落架分件打印，组装时用 AB 胶固定；

省略尾旋翼，改为固定导流片，降低结构复杂度（成本降低 30%）。

模块化设计

旋翼轴孔通用化：适配不同直径电机轴（1.5-2mm），便于升级；

电池仓预留扩展空间，可升级为可充电锂电池（3.7V，50mAh）。

六、应用场景与创新案例

科教教具：
SLA 打印透明树脂机身，内部展示传动结构，旋翼标注空气动力学参数；
配套 APP 显示实时转速、电池电量，用于物理课程演示。

儿童玩具：
FDM 打印彩色 PLA 直升机，旋翼边缘添加荧光条（波长 450nm），夜间飞行可见；
材料通过 EN71 认证，所有锐边倒圆角（R≥2mm）。

微型无人机原型：
尼龙打印机身，集成微型飞控板（尺寸 15×15mm），实现简单悬停功能；
旋翼采用快拆设计，便于运输更换（拆装时间≤1 分钟）。

七、安全标准与合规

儿童玩具安全：

旋转部件防护罩间隙≤3mm（防止夹伤手指）；

小部件（如螺丝）拉力≥90N，避免误吞。

电磁兼容性：

电机驱动电路需通过 FCC 认证，辐射干扰≤40dBμV/m（30-1000MHz）。

通过 3D 打印技术，简易直升机玩具手板模型可快速实现从概念设计到功能验证的迭代，尤其适合教育玩具、微型飞行器原型开发，相比传统注塑工艺缩短 60% 的开发周期。
