国际象棋手板模型需兼顾棋子辨识度、棋盘功能性与艺术表现力，3D 打印技术可实现传统造型复刻、抽象艺术创新及个性化定制，以下是从设计到成品的完整技术路径：

一、棋子与棋盘结构解构

棋子规格与功能设计

标准尺寸参数：

国王高度：70~80mm（棋子中最高），底座直径 30~35mm；

其他棋子比例：皇后≈国王的 90%，车≈75%，象≈70%，马≈65%，兵≈50%；

底座统一厚度：5mm（确保平稳放置），边缘倒圆角（R=1mm）。

标志性特征还原：

国王：顶部十字架（高度 10mm），衣袍褶皱深度 1.5mm；

皇后：冠冕层级（3 层，每层高度 5mm），披肩曲线弧度 20°；

马：头部前倾角度 30°，鬃毛纹理间距 2mm，马蹄细节（直径 5mm）。

棋盘设计要点

格数与尺寸：

8×8 方格，每格边长 35~40mm，棋盘总尺寸约 300×300mm；

边框宽度 20mm，厚度 10mm，底部加装防滑垫（硅胶材质，厚度 1mm）。

结构优化：

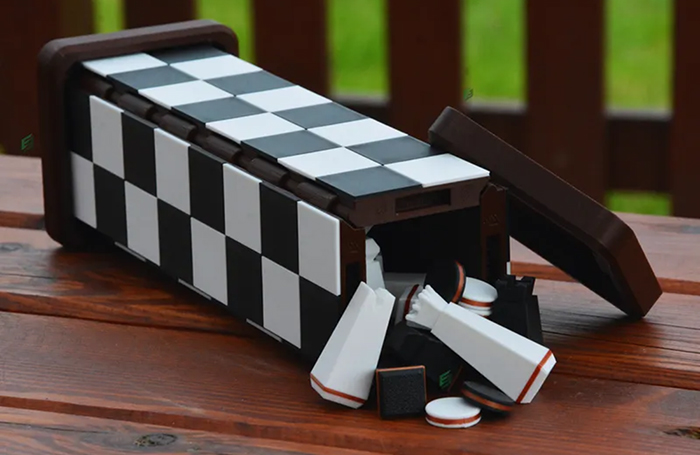

棋盘分体：方格与边框可拆卸（通过榫卯结构连接），便于收纳；

轻量化：棋盘内部蜂窝状填充（密度 15%），重量控制在 500g 以内。

二、打印工艺与材料选型

工艺类型	材料	适合部件	精度	艺术表现力
SLA（光固化）	彩色光敏树脂	棋子细节（冠冕、鬃毛）	±0.05mm	表面光滑，可直接抛光至镜面
FDM（熔融沉积）	PLA/ABS	棋盘、棋子主体（低成本）	±0.1mm	层纹可作为装饰纹理保留
SLS（激光烧结）	尼龙 12	耐磨损棋子（长期使用）	±0.1mm	自润滑性好，移动噪音低
金属 3D 打印（SLM）	不锈钢 / 黄铜	高端收藏级棋子	±0.05mm	金属质感，可电镀或做旧
多材料打印	刚性 + 柔性材料	棋盘（黑白格分色）	±0.1mm	一次成型双色棋盘

材料组合案例：

棋子：SLA 彩色树脂（黑 / 白两色），表面喷涂哑光清漆（防刮擦）；

棋盘：FDM 打印 PLA（黑白格分体），拼接后整体喷耐磨涂层（硬度 3H）；

高端版本：SLM 不锈钢棋子（表面拉丝处理）+ 胡桃木棋盘（3D 打印框架 + 实木嵌板）。

三、建模与切片优化

棋子建模技术

软件组合：

基础造型：Maya（人体比例校准，衣袍曲线精度 ±0.5mm）；

细节雕刻：ZBrush（刻画国王衣袍褶皱、马的肌肉线条，深度 0.8mm）；

棋盘设计：AutoCAD（方格尺寸公差≤0.1mm，确保拼接紧密）。

结构强化：

棋子空心化：内部预留 5mm 直径空腔（高度占棋子的 60%），壁厚 2mm；

连接加固：棋盘方格与边框添加定位销（直径 5mm，深度 10mm），配合 0.1mm 过盈量。

切片参数设置（以 SLA 打印国王为例）

摆放角度：

国王垂直站立，底座朝下，减少支撑对衣袍细节的遮挡；

十字架顶部添加点状支撑（直径 0.8mm），支撑与模型接触面积≤1mm²。

分层与填充：

层厚 0.1mm（冠冕等细节部位），0.2mm（底座等大面）；

填充模式：棋盘采用网格填充（边长 5mm），棋子采用同心圆填充（密度 50%）。

四、后处理与艺术化加工

棋子表面质感提升

细节强化：

手工抛光：SLA 打印件用 1000 目→2000 目砂纸打磨，配合抛光膏（氧化铝颗粒）实现镜面效果（Ra≤0.8μm）；

做旧工艺：金属棋子表面涂抹仿古铜漆，用棉布擦拭露出金属底色，模拟岁月痕迹。

色彩工艺：

经典配色：
黑方：哑光黑（RAL 9005）+ 烫金线条（0.5mm 宽，勾勒冠冕、十字架）；
白方：象牙白（RAL 1014）+ 银色描边，底座激光雕刻棋子名称（如 “King”）；

个性化定制：兵的底座刻字（姓名缩写、日期），深度 0.5mm。

棋盘拼接与功能优化

拼接精度控制：

方格与边框榫卯间隙≤0.2mm，拼接后整体平面度误差≤0.5mm；

喷涂耐磨漆（PU 材质，厚度 0.3mm），提升抗刮性（铅笔硬度≥3H）。

互动功能集成：

智能棋盘：底座内置压力传感器，棋子移动触发 LED 指示灯（提示走棋位置）；

磁性吸附：棋子底部嵌入钕铁硼磁铁（直径 8mm），棋盘对应位置埋铁片，防止碰倒。

五、设计避坑与量产方案

结构禁忌

棋子细长部位（如国王十字架、马的脖颈）直径≥3mm，避免打印或使用时断裂；

棋盘方格拼接处避免锐角，防止组装时割伤（倒圆角 R=0.5mm）。

成本控制策略

分阶段制作：

概念验证：FDM 打印 PLA 棋子（成本≤50 元 / 套），快速验证比例；

展示原型：SLA 打印树脂棋子 + 手工涂装（成本≈300 元 / 套）；

量产方案：硅胶复模制作 PU 树脂棋子（50 套以上，单件成本≤10 元）。

模块化设计：

棋子底座通用化：所有棋子底座直径统一，仅顶部造型不同（降低模具成本）；

棋盘可替换面板：方格图案可定制（如木纹、大理石纹），通过魔术贴固定。

六、应用场景与创新案例

复古收藏级：
不锈钢 SLM 打印棋子，表面电镀青铜并做旧，棋盘采用黑胡桃木 3D 雕刻（激光深度 1mm），搭配皮质收纳盒，限量发行 50 套；
特点：棋子重量≥100g / 个（国王），手感厚重，适合高端礼品。

儿童益智款：
FDM 打印 PLA 棋子（彩色，红 / 蓝替代黑 / 白），表面喷涂防滑涂层，棋盘边角圆角 R=5mm；
附加功能：兵的顶部嵌入字母（A-H），帮助儿童学习字母与坐标。

艺术装置款：
参数化设计棋子（用 Grasshopper 生成分形结构），SLA 透明树脂打印，内置 LED 灯珠；
棋盘为半透明亚克力，棋子移动时灯光随位置变色，适合展览展示。

七、质量检测标准

尺寸精度：所有棋子底座直径误差≤0.2mm，确保在棋盘方格内平稳放置；

强度测试：国王顶部施加 5N 压力（模拟碰撞），无断裂或变形；

耐磨测试：棋子在棋盘上滑动 1000 次，表面无明显划痕（涂层附着力≥4N/cm²）。

通过3D打印技术，国际象棋手板模型可突破传统工艺对复杂结构的限制，既能精准还原古典造型，又能实现个性化艺术创新，尤其适合文创衍生品、高端礼品及教育教具领域，相比传统手工雕刻效率提升 80%。
