堆叠箱手板模型需核心解决堆叠稳定性（配合精度）、结构强度（承重能力）与空间利用率（模块化设计）三大问题，3D打印技术可快速验证卡扣、凹槽等关键结构的适配性。以下是从功能设计到成品测试的完整技术路径：

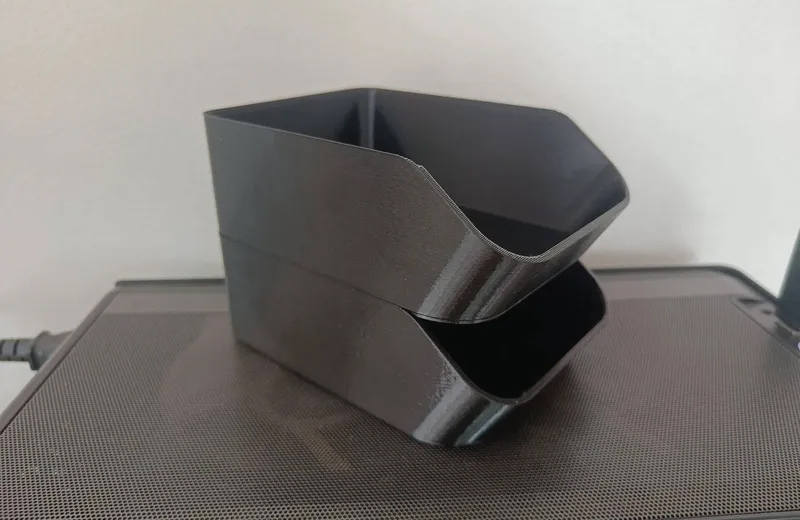

一、堆叠箱结构与功能设计

核心参数化设计

尺寸标准：

基础单元：200×150×100mm（长 × 宽 × 高），可按 1:2/1:3 比例缩放（适配不同场景）；

壁厚：1.5~2mm（FDM）或 1~1.5mm（SLA），顶部 / 底部边缘加厚至 3mm（增强堆叠承重）。

堆叠结构：

顶部凸起：边缘周向分布 4 个定位凸台（直径 8mm，高 3mm），与下层凹槽精准配合（公差 ±0.1mm）；

底部凹槽：深度 3.2mm（预留 0.2mm 间隙，避免过紧），内壁倾斜 5°（便于对准）；

卡扣设计：侧面可加装快速锁定卡扣（宽度 10mm，扣合行程 2mm），堆叠后防晃动（位移量≤0.5mm）。

模块化与功能扩展

分层设计：

箱体可拆分：底座 + 围板 + 顶盖（通过榫卯结构连接），便于打印大型模型（超过打印机尺寸时）；

隔板组件：内置可调节隔板（厚度 2mm），通过卡槽固定（间距 20mm，适配不同物品）。

特殊功能：

镂空减重：侧壁开设 5×10mm 矩形孔（间距 30mm），重量减轻 20%，同时保留通风性；

把手集成：短边中部设计凹槽把手（深度 15mm，宽度 30mm），便于搬运，壁厚≥4mm（防断裂）。

二、打印工艺与材料选型

工艺类型	材料	适合场景	精度	核心优势
FDM（熔融沉积）	PLA/ABS/PETG	低成本结构验证、仓储原型	±0.1mm	PETG 耐冲击（适合承重测试）
SLA（光固化）	刚性树脂	高精度配合件（卡扣 / 凹槽）	±0.05mm	表面光滑，堆叠面摩擦系数低
SLS（激光烧结）	尼龙 12	耐磨损量产原型	±0.1mm	自润滑性好，卡扣反复使用无变形
MJF（多射流熔融）	尼龙 12 + 玻璃纤维	高强度承重箱（≥5kg / 层）	±0.1mm	刚性提升 30%，适合工业场景

材料特性适配：

仓储测试用：PETG（抗冲击强度 20kJ/m²），-40~60℃环境下尺寸变化率≤0.3%；

精密配合用：SLA 刚性树脂（尺寸公差 ±0.05mm），确保凸台与凹槽间隙精准；

轻量化用：SLS 尼龙 12（密度 1.02g/cm³），比 PLA 减重 15%，适合便携场景。

三、建模与切片优化

关键结构建模要点

配合精度控制：

凸台直径 = 凹槽直径 – 0.2mm（间隙配合），高度 = 凹槽深度 – 0.2mm（避免过盈卡死）；

卡扣接触面积：≥10×5mm（宽度 × 高度），扣合角度 15°（确保省力且牢固）。

软件组合：

主体结构：SolidWorks（参数化建模，快速修改尺寸，误差≤0.1mm）；

强度仿真：ANSYS（模拟堆叠承重 5kg 时的应力分布，薄弱部位加厚 0.5mm）。

切片参数设置（以 FDM 打印 PETG 为例）

层厚与速度：

堆叠面（顶部 / 底部）：层厚 0.1mm，打印速度 40mm/s（确保平整度 Ra≤3.2μm）；

侧壁与隔板：层厚 0.2mm，速度 60mm/s（平衡效率与强度）。

支撑与填充：

内部填充：矩形网格（密度 30%），支撑柱直径 5mm（间距 30mm）；

悬空结构（如把手）：添加 “树状支撑”，支撑角度 60°，接触点直径 1.5mm（便于拆除）。

四、后处理与堆叠性能测试

表面与配合精度处理

堆叠面修整：

FDM 打印件：用 800 目砂纸打磨顶部凸台与底部凹槽，确保平面度≤0.1mm（避免堆叠倾斜）；

SLA 打印件：酒精清洗残留树脂，无需打磨即可直接测试（表面粗糙度 Ra≤1.6μm）。

卡扣调试：

若扣合过紧：用热风枪（60℃）轻微加热卡扣，手动调整角度（单次变形量≤0.5mm）；

若扣合过松：涂覆薄层 ABS 胶水（厚度 0.1mm），固化后增加摩擦力。

核心性能测试

堆叠稳定性：

5 层堆叠测试：总高度 500mm，静置 24 小时，整体偏移量≤1mm；

振动测试：模拟运输颠簸（频率 10Hz，振幅 2mm），持续 1 小时无层间分离。

承重能力：

单箱承重：顶部加载 10kg 砝码，箱体变形量≤1mm（安全系数≥2）；

堆叠承重：5 层堆叠加载 20kg（每层 4kg），底层箱体无裂纹。

空间利用率：

模块化组合：3 个不同尺寸单元（1:2:3）堆叠后，空间利用率≥90%（无冗余间隙）。

五、设计避坑与量产方案

结构禁忌

凸台与箱体连接处宽度≥10mm（避免承重断裂），根部倒圆角（R=2mm）；

凹槽深度≤5mm（过深易导致打印时内部支撑难以拆除），内壁粗糙度 Ra≤6.3μm（减少堆叠阻力）。

低成本迭代策略

分部件打印验证：

先打印 “顶部凸台 + 底部凹槽” 单独测试配合精度（节省材料 70%）；

验证通过后再打印完整箱体，避免整体报废。

小批量生产方案：

硅胶复模（50~200 件）：3D 打印母模制作模具，灌注 PU 树脂（邵氏硬度 80A），单件成本较 3D 打印降低 60%；

注塑过渡（1000 + 件）：用 3D 打印母模制作铝合金简易模具，周期 2 周，单件成本降至 15 元。

模块化扩展设计

通用接口：所有箱体侧边预留 M4 螺纹孔，可加装侧提手、标签栏等配件；

功能扩展：顶部可集成无线充电模块（预留 10mm 空间），适合智能仓储场景。

六、应用场景与创新案例

工业仓储手板：
MJF 打印玻璃纤维增强尼龙箱（200×150×100mm），堆叠 5 层承重 30kg，用于验证自动化仓储的机器人抓取适配性；
特点：边角加装缓冲橡胶（3D 打印 TPU），防碰撞磨损。

儿童玩具堆叠箱：
FDM 打印彩色 PLA 箱（红 / 黄 / 蓝），尺寸 50×50×50mm，表面圆角 R=5mm，堆叠后可组成数字 / 字母造型；
安全设计：材料通过 EN71-3 认证，卡扣拉力≥90N（防儿童误吞小部件）。

文创收纳箱：
SLA 打印透明树脂箱，表面激光雕刻纹样（深度 0.5mm），堆叠后形成连续图案；
功能：内置磁铁（顶部 / 底部各 2 块），增强堆叠稳定性，适合桌面小物件收纳。

七、质量检测标准

配合精度：凸台与凹槽间隙 0.1~0.2mm，堆叠时无卡顿 / 松动；

强度要求：单箱垂直抗压≥150N（相当于 15kg），箱体无塑性变形；

耐用性：卡扣反复扣合 1000 次后，扣合力衰减≤10%（初始扣合力 5~8N）。

3D打印技术为堆叠箱的快速迭代提供了灵活方案，尤其适合验证复杂卡扣结构与模块化设计，相比传统 CNC手板，成本降低 40%，周期缩短 60%，可高效支持从概念到量产的全流程验证。
