3D打印笔筒手板模型是将创意设计快速转化为实体样品的高效方式，既适合产品原型验证，也可直接作为个性化定制笔筒使用。相比传统加工，3D打印能灵活实现复杂结构与个性化设计，以下从设计要点、材料选型、打印流程、后处理及应用场景展开介绍：

一、设计要点：兼顾功能性与美观性

笔筒作为日常用品，设计需平衡结构稳定、使用便捷与视觉效果，核心要点包括：

基础结构设计

主体形态：常见圆柱、方柱、异形（如多边形、卡通造型），需保证开口直径（一般 8-15cm，适配多数笔类）与高度（10-15cm，避免笔倾倒）合理；

稳定性：底部建议设计防滑结构（如增加 0.5-1cm 厚度的底座、边缘微凸），或在底部打印纹理（如网格、圆点）增强摩擦力；

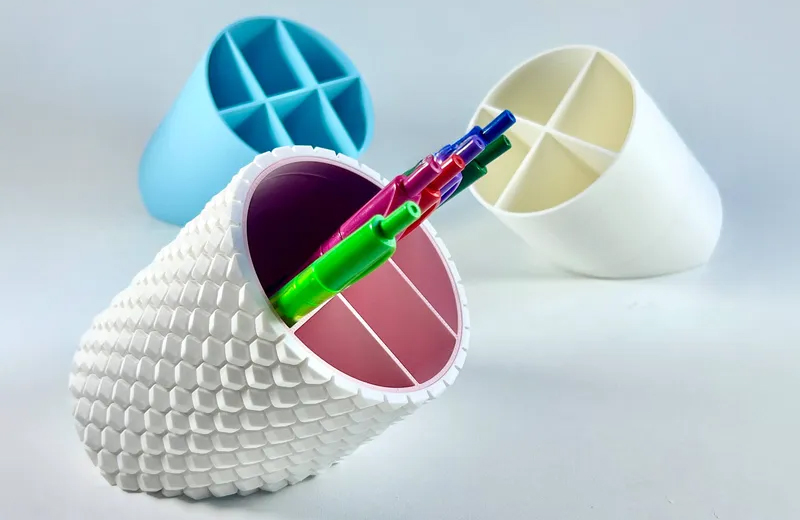

功能性扩展：可添加分隔层（内部用竖板分成 2-3 个区域，方便分类放笔、剪刀、便签等）、侧部插槽（放便签纸或手机）、悬挂孔（便于壁挂）等。

个性化与装饰性设计

表面纹理：通过建模软件（如 Tinkercad、Blender）添加浮雕图案（字母、卡通形象、几何纹理）、镂空花纹（减轻重量，增加美观度）；

模块化设计：将笔筒分为可拆卸的上盖、主体、底座，方便后期更换部件（如换不同图案的上盖）；

人机适配：开口边缘做圆角处理（半径 0.5-1mm），避免尖锐边缘划伤手或笔。

二、材料选型：适配功能与成本需求

笔筒对材料的核心需求是一定强度（抗摔、不易变形）和易加工性，常用材料及适配场景如下：

材料类型	特性与优势	适用场景	注意事项
PLA（聚乳酸）	成本低（约 100-200 元 /kg）、颜色丰富（透明、纯色、渐变色可选），打印难度低，表面光滑，适合新手操作。	日常使用笔筒、低成本原型验证、装饰性笔筒	强度中等，长期受压或高温（>60℃）易变形，避免摔落（脆化后可能开裂）。
ABS（丙烯腈丁二烯苯乙烯）	韧性好、抗冲击（摔落不易碎），耐温性优于 PLA（-40~100℃），适合频繁使用的场景。	办公用耐用笔筒、带复杂结构（如分隔层）的功能性模型	打印时需加热平台（60-100℃）防翘边，表面需打磨去除层纹，否则易积灰。
PETG（聚对苯二甲酸乙二醇酯）	兼具 PLA 的易打印性和 ABS 的韧性，耐水性好（可水洗），表面光泽度高，适合带镂空或薄壁结构的设计。	带装饰性镂空的笔筒、需要轻度防水的场景（如放水彩笔）	打印速度不宜过快（建议 50-70mm/s），否则易拉丝影响表面。
木质 PLA（复合材料）	含木质纤维，表面呈天然木纹质感，无需上色即可体现自然风格，适合简约、复古设计。	家居装饰性笔筒、文创礼品原型	打磨时会产生木粉，需注意防尘；强度略低于纯 PLA，避免承重过大。

三、打印流程：高效实现设计方案

模型预处理

模型修复：用Meshmixer或Cura的 “修复模型” 功能检查并修复破面、非封闭结构（确保模型无漏洞，避免打印时漏料）；

支撑设置：若设计有悬空结构（如侧部插槽、底部镂空），需添加支撑（建议选择 “树状支撑”，减少与模型的接触面积，方便去除）；若为实心或简单圆柱，可无需支撑。

切片参数设置

层高：追求表面光滑选 0.1-0.2mm（兼顾精度与速度）；快速打印可选 0.2-0.3mm；

填充率：若为纯笔筒（无复杂结构），填充率 30%-50% 即可（节省材料且轻便）；若带分隔层或承重部件（如底座），填充率可提高至 60%-80%；

打印速度：PLA 建议 60-80mm/s，ABS/PETG 建议 50-70mm/s（减少拉丝和翘边）。

打印过程监控

重点观察前5层是否贴合平台（避免翘边导致后期打印偏移）；

若有镂空或薄壁结构（厚度 < 2mm），可降低打印速度至30-50mm/s，防止材料堆积不均。

四、后处理：提升实用性与质感

基础处理

去除支撑：用剪刀或美工刀剥离支撑，残留痕迹用 400-800 目砂纸轻磨（尤其开口边缘和内壁，避免毛刺划伤）；

打磨光滑：若追求细腻表面，用 1000-1200 目砂纸进一步打磨，PLA 材质可通过 “蒸汽抛光”（用热水蒸汽熏表面）减少层纹。

个性化装饰

上色：PLA/PETG 适合水性漆或丙烯颜料（避免溶剂型漆腐蚀表面），ABS 可使用模型漆；可喷单色、渐变，或用胶带贴出图案做分色；

贴纸 / 烫金：在光滑表面粘贴定制贴纸（如 logo、图案），或用烫金工艺处理浮雕文字，提升质感；

功能强化：内壁可贴防滑硅胶条（防止笔滑动），底部粘硅胶垫（增强稳定性）。

五、优势与注意事项

核心优势：

快速验证设计：从3D模型到实体仅需几小时，可快速测试结构合理性（如分隔层是否实用、高度是否合适）；

个性化定制：支持按需设计图案、尺寸（如适配特定笔类的口径），适合文创礼品、企业定制（印logo）；

低成本小批量：无需开模，1-10 个样品成本远低于传统注塑。

注意事项：

结构避免过薄：壁厚建议≥1.5mm（尤其PLA材质），否则易断裂；

预留容错空间：若设计带盖子，盖子内径需比主体外径大0.2-0.5mm，避免过紧无法开合；

材料兼容性：装油性笔（如马克笔）时，建议选 ABS/PETG（耐溶剂性优于 PLA），避免油墨腐蚀表面。

3D打印笔筒手板模型既能满足功能性需求，又能灵活实现创意设计，是产品原型开发、个性化定制的理想选择，尤其适合小批量生产或快速验证设计方案。
