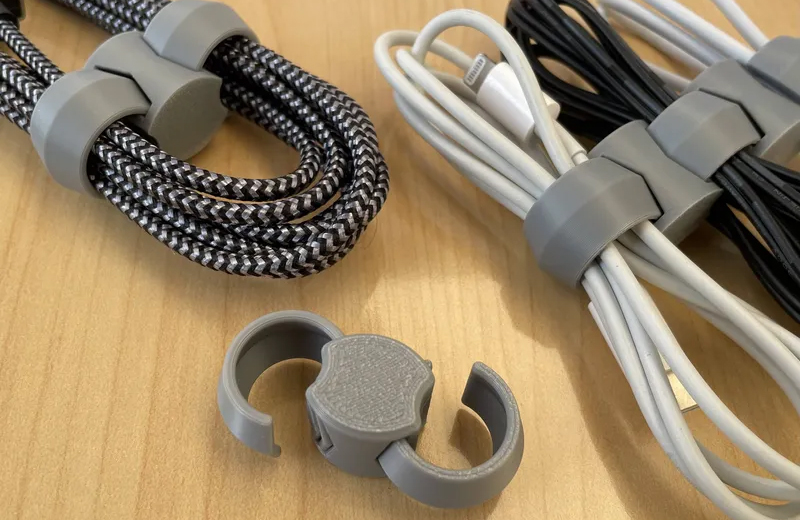

3D打印电缆夹手板模型是快速验证电缆夹设计合理性、测试其夹持性能的高效方式，尤其适合定制化、小批量的原型开发。电缆夹作为固定电缆、避免晃动或磨损的关键部件，对结构强度、夹持精度和安装适配性要求较高，以下从设计要点、材料选型、打印流程、性能验证等方面详细介绍：

一、设计要点：兼顾夹持功能与结构稳定性

电缆夹的核心功能是 “稳固夹持电缆” 并 “适配安装场景”，设计需围绕以下关键要素展开：

基础结构参数

夹持口径：根据电缆直径设计（如 6mm、10mm、15mm 等），需预留 0.5-1mm 间隙（避免过紧压伤电缆或过松脱落），可设计成可调式（如带锯齿的活动夹臂，通过螺丝调节松紧）；

夹臂强度：夹臂厚度建议 2-3mm（根据材料强度调整），根部做圆角过渡（半径 1-2mm），增强抗弯折能力（防止长期使用断裂）；

安装结构：根据安装场景设计固定方式，如带螺丝孔（直径 3-5mm，适配标准螺丝）、卡扣式（用于导轨或面板卡接）、粘贴式（预留双面胶凹槽）等。

细节优化

防滑设计：夹臂内侧添加锯齿纹或橡胶状凸点（高度 0.3-0.5mm），增大与电缆的摩擦力，防止滑动；

轻量化结构：非承重部位可设计镂空（如网格状、条形孔），减轻重量的同时节省材料（尤其适用于航空、汽车等对重量敏感的场景）；

兼容性：若需夹持多规格电缆，可设计模块化结构（如不同口径的夹头可替换，主体通用）。

二、材料选型：适配强度与环境需求

电缆夹需承受一定夹持力（避免变形），且可能接触油污、高低温等环境，材料选择需兼顾机械性能与耐候性：

材料类型	特性与优势	适用场景	注意事项
ABS（丙烯腈丁二烯苯乙烯）	强度高（拉伸强度 20-40MPa）、韧性好，耐冲击（适合频繁安装拆卸的场景），耐温 – 40~100℃，对油污有一定耐受性。	工业设备电缆夹、汽车发动机舱内电缆固定	打印需加热平台（60-100℃）防翘边，表面需打磨去除层纹（避免积灰）。
PETG（聚对苯二甲酸乙二醇酯）	强度接近 ABS，耐水性、耐化学性更优（可接触轻度溶剂），打印难度低于 ABS，表面光滑，适合潮湿环境。	户外电缆固定（如路灯、充电桩）、潮湿车间	夹持部位若长期受力，建议填充率≥70%（避免蠕变变形）。
PA（尼龙，SLS 烧结）	强度高（拉伸强度 50-80MPa）、耐磨性好，耐高低温（-40~150℃），适合高负载或高温环境（如发动机附近电缆）。	重型机械电缆夹、高温管道旁电缆固定	需专业 SLS 设备，成本较高；表面呈磨砂质感，精度略低于 FDM。
PLA+（改性 PLA）	成本低、易打印，强度优于普通 PLA（拉伸强度 30-40MPa），适合常温、低负载场景（如办公设备、家用电缆）。	桌面设备电缆整理、临时固定手板验证	耐温性差（>60℃易变形），不适合长期受力或高温环境。

三、打印流程：确保结构精度与强度

模型预处理

结构验证：用 SolidWorks 或 AutoCAD 检查夹臂开合角度（建议最大张开角度≥45°，确保电缆易放入）、螺丝孔与安装位的同心度（误差≤0.1mm，避免安装卡顿）；

支撑设置：若有悬空结构（如卡扣的勾部、螺丝孔的凸起边缘），添加支撑（优先选 “接触式支撑”，减少对夹持面的影响）；夹臂内侧（防滑纹区域）避免支撑接触（防止残留痕迹影响防滑效果）。

切片参数设置

层高：精度要求高的部位（如螺丝孔、卡扣配合面）选 0.1-0.15mm；主体结构选 0.2mm；

填充率：承重部件（夹臂根部、固定座）填充率 80%-100%；非承重部位 50%-70%；

打印方向：夹臂建议沿长度方向打印（层纹与受力方向垂直，增强抗弯折强度）；固定座沿安装面水平打印（确保与安装面贴合紧密）。

打印过程监控

重点观察夹臂与固定座的连接部位（易因层间粘结不良断裂），确保喷头出丝均匀；

螺丝孔打印时，可降低打印速度至 30-50mm/s（保证孔径精度，避免后期攻丝困难）。

四、后处理与性能验证

后处理优化

支撑去除：用美工刀或尖嘴钳去除支撑，螺丝孔内的残留支撑用钻头（比孔径小 0.1mm）轻轻清理；

打磨与装配：夹臂开合处用 800-1200 目砂纸打磨（确保转动顺滑），若为可调式电缆夹，装配螺丝时涂抹少量润滑脂（减少磨损）；

强度强化：对 PLA + 或 ABS 模型，可进行 “退火处理”（ABS 在 80℃烘箱中加热 1-2 小时，缓解内应力，提升抗变形能力）。

性能测试

夹持力测试：用拉力计测试电缆夹对目标直径电缆的夹持力（建议≥5N，防止电缆在振动环境中脱落）；

耐疲劳测试：反复开合夹臂 500-1000 次，检查是否出现裂纹、夹臂松动（变形量≤0.5mm 为合格）；

安装适配性：将模型安装到实际设备的安装位，测试是否贴合、螺丝是否易拧紧（无卡顿或歪斜）。

五、优势与注意事项

核心优势：

快速迭代：设计修改后几小时内即可打印新模型，适合测试不同夹持口径、结构的性能差异；

定制灵活：可根据特殊电缆尺寸（如非圆形电缆）或安装空间（如狭小角落）定制形状，传统加工难以实现；

成本可控：小批量手板（1-10 个）成本远低于开模，适合前期验证。

注意事项：

材料 anisotropy（各向异性）：FDM 打印的模型层间强度低于层内，避免夹臂受力方向与层纹平行（易分层断裂）；

尺寸公差：打印时需预留公差（如卡扣配合间隙 0.1-0.2mm），避免因材料收缩导致过紧；

环境适配：户外使用的电缆夹需选择耐紫外线的材料（如添加抗 UV 剂的 PETG），或后期喷涂防紫外线涂层。

3D 打印电缆夹手板模型能高效验证设计的合理性，通过材料选择与参数优化，可满足不同场景下的强度与精度需求，是工业配件原型开发的理想方案。
