硅胶复模加工（又称真空复模）是一种适合小批量复制复杂结构手板模型的工艺，尤其适用于滑冰鞋这类包含鞋面、鞋底、固定装置等多部件、细节丰富的产品。通过硅胶模具快速复制出与原模（通常为 3D 打印原型）高度一致的手板模型，既能保留滑冰鞋的结构精度，又能适配多种材料（如 PU、ABS-like 树脂等）模拟最终产品性能。以下从工艺流程、材料选择、关键要点及优势与注意事项展开介绍：

一、硅胶复模加工滑冰鞋手板模型的核心流程

1. 原始原型制作（母模准备）

原型需求：滑冰鞋结构复杂（包含曲面鞋面、带纹路的鞋底、卡扣 / 绑带等细小部件），需先制作高精度母模（作为硅胶模具的 “模板”）。

制作方式：优先采用 3D 打印（如 SLA 光敏树脂打印），因其能精准还原细节（如鞋底防滑纹、鞋面透气孔、绑带扣的卡槽），表面粗糙度可控制在 Ra0.1-0.8μm（确保硅胶模具能完整复制）。

原型处理：3D 打印原型需进行后处理（打磨、补土、喷漆），确保表面无层纹、无气泡 —— 若原型有缺陷，会直接反映在复模产品上。

2. 硅胶模具制作（关键步骤）

模具框设计：根据滑冰鞋原型的尺寸（通常单只滑冰鞋长 25-35cm，宽 8-12cm）定制模具框（材质可为木板、亚克力），确保模具框容积比原型大 30%-50%（预留硅胶填充空间）。

硅胶选型与调配：

选用室温硫化（RTV）硅胶（如双组分缩合型硅胶），硬度选择 Shore A 20-40（软硬度适中，既便于脱模，又能保证模具强度）；

按比例（通常 A:B=10:1）混合硅胶与固化剂，搅拌均匀后真空脱泡（3-5 分钟，去除气泡，避免模具出现针孔）。

灌注与固化：

将原型固定在模具框中心（底部用橡皮泥或定位柱固定，确保原型与模具框间距均匀）；

缓慢倒入调配好的硅胶（从模具框边缘注入，避免冲击原型导致位移），直至完全覆盖原型（硅胶厚度需≥5mm，保证模具刚度）；

室温（25℃）固化 4-8 小时（或 60℃加热加速固化至 2 小时），固化后沿预设分模线（通常为鞋面与鞋底的对称线）切开模具（用手术刀或线切割，确保切口平整，便于后期合模）。

3. 浇注成型（复制滑冰鞋手板）

材料选择：根据滑冰鞋部件的功能需求选择浇注材料（模拟最终产品的硬度、韧性）：

鞋面：选柔性 PU 树脂（Shore A 60-80），模拟鞋面的柔韧性（可弯曲、贴合脚部），且表面可做哑光 / 亮面处理；

鞋底：选硬质 PU 树脂（Shore D 60-85），模拟冰刀鞋底的耐磨性与支撑性，可添加玻璃微珠增强强度；

细小部件（如绑带扣、调节旋钮）：选ABS-like 树脂（刚性好，尺寸稳定性高，适合卡扣等需受力的结构）。

浇注与脱泡：

将调配好的浇注材料（如 PU 树脂，按 A:B=1:1 混合）倒入硅胶模具的注料口，真空脱泡（2-3 分钟，避免手板内部产生气泡）；

室温固化（PU 树脂通常 2-4 小时固化，具体取决于材料型号），若需加速可加热至 50℃（缩短至 1 小时）。

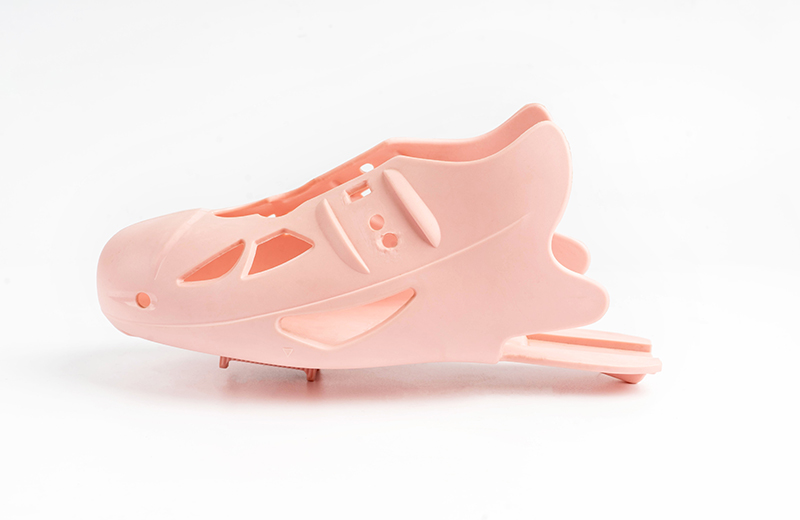

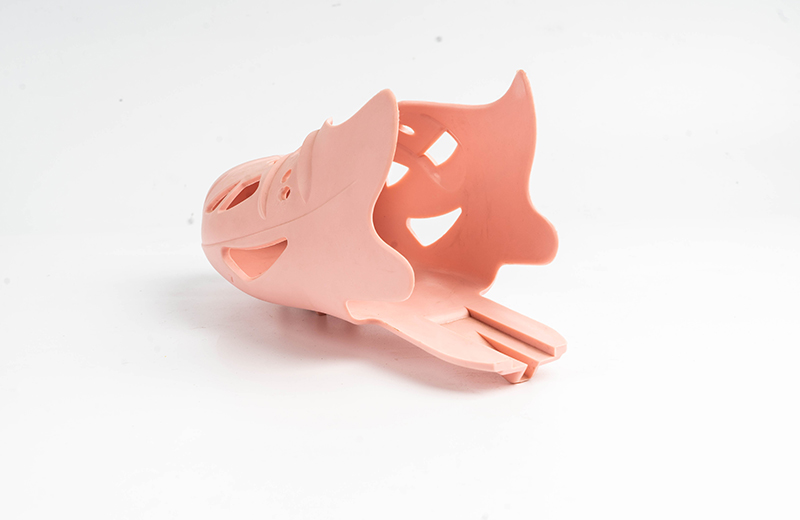

4. 脱模与后处理

脱模：待材料完全固化后，沿分模线打开硅胶模具，小心取出复模件 —— 硅胶模具具有弹性，即使是带倒扣的结构（如鞋底的防滑凸起、鞋面的绑带槽）也能顺利脱模。

后处理：

去除毛边（用美工刀修剪注料口残留）；

打磨细节（如分模线处的毛刺，用 400-800 目砂纸打磨）；

组装部件（用胶水粘结鞋面、鞋底、绑带等，模拟完整滑冰鞋结构）；

表面美化（根据需求喷漆，如冰刀鞋的金属色冰刀部分可喷银色漆，鞋面喷定制颜色）。

二、材料选择与性能匹配（针对滑冰鞋特性）

部件	功能需求	推荐复模材料	材料特性
鞋面	柔韧性、贴合度、轻度耐磨	柔性 PU 树脂（Shore A 60-80）	可弯曲 180° 不变形，表面光滑，耐刮擦
鞋底（冰刀基座）	刚性、支撑性、耐磨性	硬质 PU 树脂（Shore D 60-85）	抗压强度≥50MPa，热变形温度≥60℃
绑带 / 卡扣	韧性、耐疲劳性	TPU 树脂（Shore A 85-95）	反复弯折不易断裂，卡扣配合精度高
冰刀（模拟）	金属质感、刚性	金属填充树脂	密度接近金属，表面可抛光至镜面

三、关键工艺要点（确保滑冰鞋手板精度）

原型表面质量：母模（3D 打印原型）的表面粗糙度需≤Ra1.6μm，否则硅胶模具会复制层纹或凹陷，导致复模件外观缺陷（如鞋面有坑洼）。

硅胶模具分模设计：滑冰鞋的曲面结构（如鞋头弧度、鞋跟凸起）需合理设置分模线（避免跨越关键细节，如鞋面 logo），复杂部件可采用 “多瓣模”（如 3-4 瓣模具），确保脱模时不损伤细节。

浇注材料排气：鞋底的防滑纹、鞋面的透气孔等细小结构易困气，需在模具对应位置开设微型排气槽（直径 0.5-1mm），或通过多次少量浇注减少气泡。

模具寿命管理：硅胶模具的使用寿命通常为 10-20 次（取决于材料硬度与复模次数），超过次数后模具易变形或磨损，导致复模件尺寸偏差（建议每复制 10 件后检查模具精度）。

四、优势与注意事项

优势：

小批量高效复制：适合 10-50 件的小批量生产，成本远低于开钢模（钢模成本是硅胶模的 10-20 倍），适合滑冰鞋设计初期的多版本测试（如不同鞋底纹路、鞋面弧度的手板对比）。

细节还原度高：硅胶模具的复制精度可达 ±0.1mm（针对 100mm 尺寸），能完整保留滑冰鞋的细小结构（如 0.5mm 的透气孔、1mm 的防滑凸起）。

材料适配性强：可通过更换浇注材料模拟不同材质的性能（如柔性鞋面、刚性鞋底），满足功能测试需求（如弯曲测试、承重测试）。

注意事项：

尺寸稳定性：复模材料（如 PU）存在轻微收缩率（0.1%-0.5%），设计原型时需预留收缩量（尤其是鞋码这类精密尺寸）。

模具维护：硅胶模具需避免接触酒精、强溶剂（会腐蚀模具），存放时需合模并放入密封袋（防止灰尘进入）。

复杂结构限制：若滑冰鞋包含嵌套式结构（如可活动的冰刀调节装置），需拆分部件单独复模后组装（一体复模易导致脱模失败）。

硅胶复模加工为滑冰鞋手板模型提供了一种兼顾精度、成本与小批量需求的解决方案，尤其适合设计验证、展会展示或小范围功能测试，能快速将 3D 设计转化为接近量产质感的实体模型。
