一、前期准备与设计目标

明确需求优先级排序：便携性＞通用适配性＞装配效率＞生产成本。重点解决多规格线缆兼容问题（如充电线、数据线）、防缠绕结构及快速拆装机制。建议采用模块化设计理念，主体分为上下盖两部分，通过弹性卡扣连接。

二、三维建模关键技术

基础结构规划

采用蜂窝状排列的弧形导槽，槽深控制在5-8mm以避免过度弯曲线缆。导槽入口设计为喇叭口造型，便于线头插入。

卡扣机构需预留0.3-0.5mm的形变空间，利用材料弹性实现自锁功能。推荐使用悬臂梁结构，单侧厚度不低于1.5mm以保证强度。

底壳内侧增加十字加强筋，间距不超过40mm，防止大平面变形。所有锐角均做R2倒圆处理，提升握持舒适度。

工程验证要点

模拟实际负载：在SolidWorks中施加5N拉力测试卡扣强度，要求形变量小于0.2mm。

干涉检查：特别关注上下盖合模处的间隙配合，理论公差应控制在±0.15mm以内。

拔模角度统一设置为3°-5°，确保FDM打印顺利脱模。

三、3D打印实施规范

设备与材料选择

优先选用工业级FDM设备（如Raise3D Pro2），层高设置为0.2mm以平衡表面质量和打印速度。

主推PETG材料，其韧性优于PLA且耐温达70℃，适合反复插拔场景。若需更高强度可选用碳纤维增强尼龙（PA+CF）。

关键打印参数

填充率：外壳体采用网格填充（密度15%），卡扣部位实施实心填充。

支撑系统：仅对悬空超过45°的卡扣臂添加树状支撑，接触面积控制在1mm²以内便于后期拆除。

平台附着：玻璃板涂覆ABS果汁+加热至60℃，有效抑制翘曲变形。

特殊结构处理

对于精密配合面（如定位销孔），启用慢速打印模式（≤40mm/s）保证尺寸精度。

每层Z轴抬升前增加0.1mm回抽距离，减少溢料导致的微小毛刺。

四、后处理工艺链

支撑去除与打磨

趁热剥离支撑材料，残留痕迹先用刮刀粗修，再用400目砂纸沿顺纹方向打磨至平整。

重点处理卡扣接触面，依次使用600→800→1000目砂纸三级抛光，最终Ra值可达1.6μm。

功能性调试

装配测试：手动模拟百次插拔循环，观察卡扣磨损情况。理想状态下应产生轻微压痕而非断裂。

润滑优化：在转轴处涂抹食品级硅油，降低摩擦系数至0.1以下。

五、功能验证体系

物理性能测试

负载测试：单个卡位悬挂1kg砝码持续24小时，测量永久变形量应＜2mm。

环境测试：进行-10℃低温冷藏与60℃高温烘烤各2小时后，检查结构完整性。

用户体验评估

招募不同手型尺寸的用户进行盲测，记录单手完成线缆固定的时间中位数应＜15秒。

收集典型使用场景反馈，重点关注背包内晃动时的防脱落表现。

六、迭代改进方向

根据测试结果针对性优化：若出现线缆滑脱，可在导槽内壁激光雕刻菱形防滑纹（深度0.1mm）；若卡扣过紧，可将弹性臂根部减薄0.2mm。建议同步开发三种变体——迷你版（手机数据线专用）、加长版（电源线管理）、带挂钩版（墙面挂载场景）。

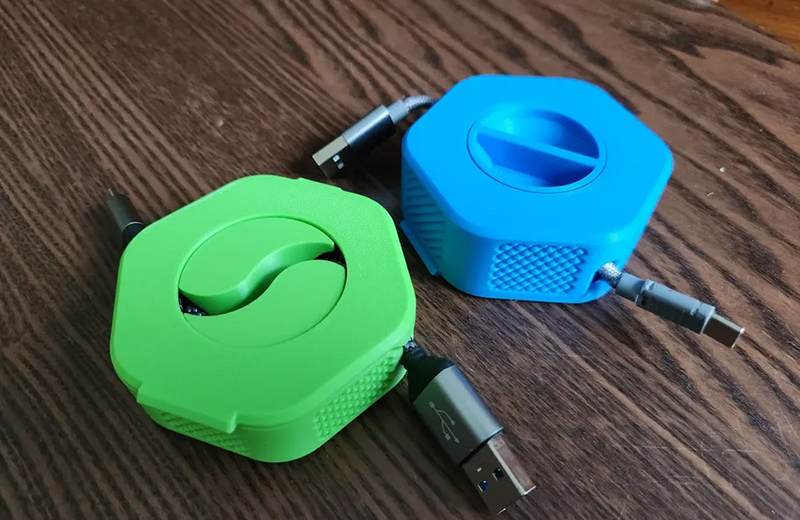

该流程强调从设计端控制公差链，通过合理的材料选择与后处理工艺，可在72小时内完成从数字模型到可用原型的完整转化。最终成品应达到商业级表面质量，且能承受日常频繁使用的可靠性要求。
