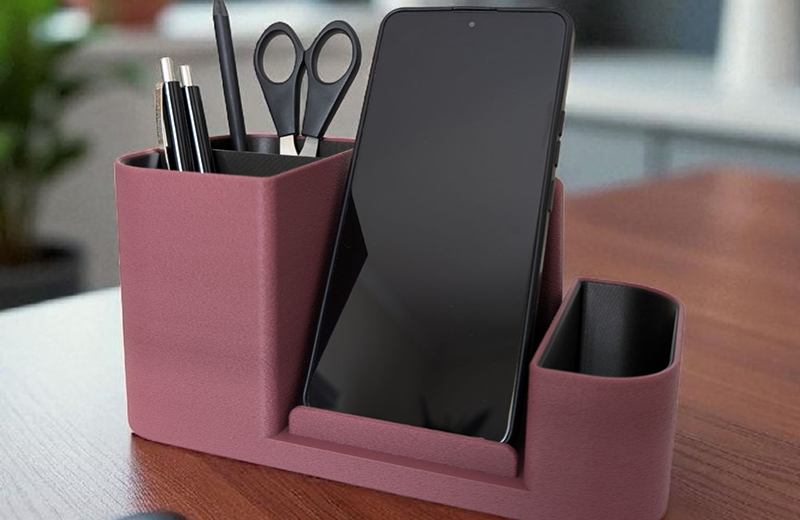

3D打印办公桌收纳盒手板模型，是通过3D打印技术快速将收纳盒设计方案转化为实体样件的过程，核心价值在于缩短研发周期（无需开模即可快速验证）、降低试错成本（可灵活修改设计），适用于办公场景中收纳盒的结构合理性测试（如分层承重、抽屉顺畅度）、人机交互体验评估（如拿取便利性、尺寸适配性）及外观效果预览，是办公收纳类产品研发前期的关键环节。

一、核心设计与建模要点

办公桌收纳盒手板模型的建模需兼顾 “功能性” 与 “3D 打印可行性”，避免因设计缺陷导致打印失败或模型无法使用。以下是主流建模工具的操作逻辑与关键设计原则：

1. 常用建模软件与操作流程

不同软件的操作难度与适用场景不同，可根据设计复杂度选择：

Tinkercad（新手友好）：操作难度低，核心优势是模块化拖拽，无需复杂建模知识。典型流程为：先用 “立方体” 搭建收纳盒主体框架（设定长 × 宽 × 高，如 200×120×80mm）；再用 “空心立方体” 挖空内部收纳空间（预留 1-2mm 壁厚防断裂）；接着添加分层隔板（用 “平板” 组件，高度按需设定，如 30mm/50mm）；最后导出为 STL 格式（3D 打印通用格式）。

Fusion 360（兼顾专业与易用）：操作难度中等，核心优势是参数化设计，可后期修改尺寸。典型流程为：在 “草图” 界面绘制收纳盒俯视图（矩形，标注尺寸）；用 “拉伸” 功能将草图拉成 3D 主体（设定高度，同时预留壁厚）；绘制内部隔板草图，拉伸后与主体 “组合”；若需抽屉结构，添加 “滑轨” 草图（预留 0.5mm 间隙防卡顿），导出 STL。

SolidWorks（专业级）：操作难度高，核心优势是精度高，适合复杂结构（如带锁扣、倾斜收纳格）。典型流程为：建立 “零件” 文件，绘制主体草图并拉伸；用 “切除拉伸” 挖空内部，用 “线性阵列” 快速复制多个小收纳格；对边缘进行 “倒圆角” 处理（半径 1-2mm，避免尖锐边角划伤手）；生成工程图后导出 STL。

2. 关键设计原则（避免打印失败）

壁厚合理：主体壁厚建议 1.5-3mm（过薄易断裂，过厚浪费材料且打印时间长）；隔板壁厚 1-1.5mm 即可，既能保证支撑力，又不会过度增加重量和打印成本。

预留间隙：若设计抽屉、抽拉式隔板，需在滑动接触部位预留0.3-0.5mm 间隙——3D 打印存在一定尺寸误差，无间隙会导致部件卡顿、无法正常滑动，影响使用体验。

避免悬空结构：若收纳盒有悬垂部分（如外凸的把手、倾斜的收纳格），需在建模时同步设计 “支撑结构”（或选择支持 “无支撑打印” 的工艺，如 SLS），否则打印过程中悬空部分会因缺乏支撑而坍塌，导致模型报废。

边缘倒圆：办公收纳盒需频繁用手接触，所有外边缘、内边缘建议做 “倒圆角” 处理（半径 1-2mm），既提升手感（避免尖锐边角划伤手），也能减少打印时的应力集中，防止边缘开裂。

二、适配的 3D 打印材料选择

办公桌收纳盒手板模型的材料需满足 “轻便、有一定强度、表面易处理” 的需求，不同材料的特性差异直接影响模型的使用场景（如是否承重、是否需外观展示）：

PLA（聚乳酸）：优点是环保（可降解）、打印难度低（无需加热床也能成型）、表面光滑易打磨、颜色丰富（透明、哑光、彩色均有）；缺点是强度中等，长期承重易变形，耐高温性差（超过 60℃会软化）。适合作为最常用的手板材料，尤其适合非承重型收纳盒（如放笔、回形针、便签纸）和外观展示样件。使用时需注意避免放置热水杯、打印机等高温物品；打印时建议开启 “冷却风扇”，减少表面翘曲。

ABS（丙烯腈 – 丁二烯 – 苯乙烯）：优点是强度高、耐冲击、耐高温（可承受 80-100℃）、可二次加工（如打磨后喷漆）；缺点是打印难度高（需加热床 + 封闭打印舱，否则易翘曲）、打印时有轻微气味（需保持通风）。适合需轻度承重的收纳盒（如放小型工具书、打印机耗材），以及需要模拟最终产品强度的手板。打印前需校准加热床温度（建议 90-110℃），打印后可通过 “丙酮蒸汽抛光” 提升表面光滑度。

PETG（聚对苯二甲酸乙二醇酯 – 1,4 – 环己烷二甲醇酯）：优点是兼顾 PLA 的易打印性和 ABS 的强度，耐摔、耐化学腐蚀（可接触少量水）、表面自带光泽；缺点是价格略高于 PLA，打印时需控制冷却速度。综合性能最优，适合多功能收纳盒（如放文具 + 少量液体清洁剂、湿抹布），既能满足日常使用强度，又无需复杂的打印环境。使用时无需封闭打印舱，但建议将加热床温度设为 60-80℃，提升模型与平台的附着力。

光敏树脂（SLA 专用）：优点是精度极高（层厚可至 0.02mm）、表面光滑（无需大量打磨）、细节还原好（可打印细小纹路、logo）；缺点是脆性较高（不耐摔）、怕紫外线（长期暴晒易发黄）、需后固化处理。适合外观展示型手板（如客户提案、展会样品）和带精细结构的收纳盒（如带网格分区的笔盒）。打印后需用异丙醇清洗未固化树脂，再用紫外灯固化 10-20 分钟；使用时避免用力碰撞，防止碎裂。

三、主流 3D 打印工艺对比

不同 3D 打印工艺的精度、速度、成本差异较大，需根据手板模型的 “精度要求” 和 “研发预算” 选择：

FDM（熔融沉积成型）：成型原理是将丝状材料（如 PLA、ABS）加热融化后，通过喷嘴逐层堆积。精度方面，常规层厚 0.1-0.3mm，高精度可达 0.05mm；打印速度中等，以 200×120×80mm 的收纳盒为例，约需 2-4 小时；成本较低，材料成本约 5-15 元 / 个。是性价比首选，适合结构验证、功能测试（如测试抽屉顺畅度、隔板承重），能快速验证设计是否满足基础使用需求。

SLA（光固化成型）：成型原理是用紫外激光照射液态光敏树脂，使树脂逐层固化成型。精度远高于 FDM，层厚 0.02-0.1mm；打印速度较慢，同尺寸收纳盒约需 3-6 小时；成本中等，材料成本约 20-50 元 / 个。适合外观优先的场景，如需要精细表面、复杂细节的展示样件（如带 logo、纹理的收纳盒），能更好地呈现最终产品的外观质感，适合用于客户沟通或展会展示。

SLS（选择性激光烧结）：成型原理是用激光烧结粉末材料（如尼龙、不锈钢），逐层堆积成型。精度层厚 0.1-0.2mm；打印速度慢，同尺寸收纳盒约需 4-8 小时；成本较高，材料成本约 50-100 元 / 个。仅适用于特殊需求场景，如需要高强度、耐候性的收纳盒（如放户外办公区的工具收纳盒），日常办公收纳盒极少使用，除非有极端环境下的使用需求。

工艺选择建议：

若仅需验证 “结构是否合理”（如分层是否好用、尺寸是否适配办公桌）：优先选 FDM 工艺 + PLA 材料，成本低、速度快，能以最低成本快速迭代设计；

若需向客户展示 “最终外观效果”（如颜色、表面质感）：选 SLA 工艺 + 高透明度 / 哑光光敏树脂，或 FDM 工艺 + PLA 材料 + 后期喷漆，平衡外观表现与成本；

若需测试 “长期承重 / 耐温性”：选 FDM 工艺 + ABS/PETG 材料，确保模型能承受一定重量和温度，模拟实际使用场景。

四、后处理：让手板模型更接近最终产品

3D打印完成的手板模型需经过后处理，才能提升外观质感和使用体验，具体步骤根据材料和工艺调整：

1. 基础后处理（所有工艺通用）

去除支撑 / 平台残留：
FDM 模型需用尖嘴钳、美工刀小心剪断支撑，靠近模型的部分用砂纸打磨平整，避免留下凸起；若模型粘在打印平台上，可将平台加热至 50℃后轻轻撬动，防止损坏模型边缘。
SLA 模型的支撑较脆，用镊子即可去除，之后需用异丙醇（浓度 95% 以上）浸泡 5-10 分钟，清洗表面未固化的树脂，避免残留树脂影响外观和手感。

打磨抛光：
FDM 模型表面存在层纹，需先用 800 目砂纸打磨，去除明显层纹，再用 1200 目、2000 目砂纸逐级细化，最后用羊毛轮 + 抛光膏抛光（PLA 可抛至轻微光泽，ABS/PETG 可抛至镜面效果）。
SLA 模型表面已较光滑，若需更高光泽，可用 1500 目砂纸轻磨表面微小瑕疵后，用树脂专用抛光液擦拭，提升表面光洁度。

2. 进阶后处理（提升外观与功能）

上色涂装：
第一步打底：针对 FDM 模型的层纹缝隙，可先用原子灰填充，打磨平整；通用做法是涂抹补土，提升颜料附着力，之后喷底漆（白色 / 灰色为主），确保后续上色均匀。
第二步上色：小面积区域可用丙烯颜料手涂，大面积区域建议用罐装自喷漆（选哑光 / 半哑光漆，更符合办公场景的简约质感），薄涂 2-3 层，每层间隔 30 分钟，避免颜料堆积流挂。
第三步保护：最后喷一层透明清漆，防刮花、防掉色，静置 24 小时晾干，确保漆面完全固化。

功能强化：
若抽屉滑动卡顿，可在滑轨接触部位涂抹少量固体润滑油（如石蜡），减少摩擦阻力；若需增加收纳盒稳定性，可在底部粘贴硅胶防滑垫（按底部尺寸裁剪），防止使用时滑动。

五、常见问题与解决方案

FDM 模型边缘翘曲（底部脱离平台）：原因可能是平台温度过低、材料收缩率大（如 ABS）、打印环境温差大。解决方案：升高平台温度（PLA 设为 50-60℃，ABS 设为 90-110℃）；在平台表面贴美纹纸 / PEI 膜，提升模型附着力；关闭门窗，避免气流干扰，减少温度波动。

SLA 模型表面有气泡 / 杂质：原因可能是树脂未搅拌均匀、树脂中混入空气、打印时激光功率不稳定。解决方案：倒入树脂前搅拌 5-10 分钟，静置 10 分钟排除气泡；定期更换树脂槽滤网，去除杂质；按打印机说明书校准激光功率，确保固化效果稳定。

模型壁厚处断裂（承重时）：原因可能是壁厚过薄、打印时填充率过低（如低于 20%）、材料强度不足（如 PLA 长期承重）。解决方案：建模时将壁厚增至 2-3mm；打印时将填充率设为 30%-50%（兼顾强度与重量）；更换为 ABS/PETG 材料，提升模型承重能力。

抽屉 / 隔板卡顿，无法顺畅抽拉：原因可能是预留间隙过小、打印尺寸误差（如实际尺寸比设计值大）、表面粗糙。解决方案：建模时将间隙增至 0.5mm；打印前校准打印机的 “尺寸补偿”（如 X/Y 轴误差修正）；打磨滑动接触部位，或涂抹润滑油，减少摩擦。

通过以上流程，可高效完成3D打印办公桌收纳盒手板模型的设计、打印与后处理，快速验证产品方案并推进研发。若需进一步优化，还可根据手板测试结果（如用户反馈的 “收纳格太小”“拿取不便”），通过建模软件修改设计，再次打印迭代，直至满足办公场景的使用需求。
