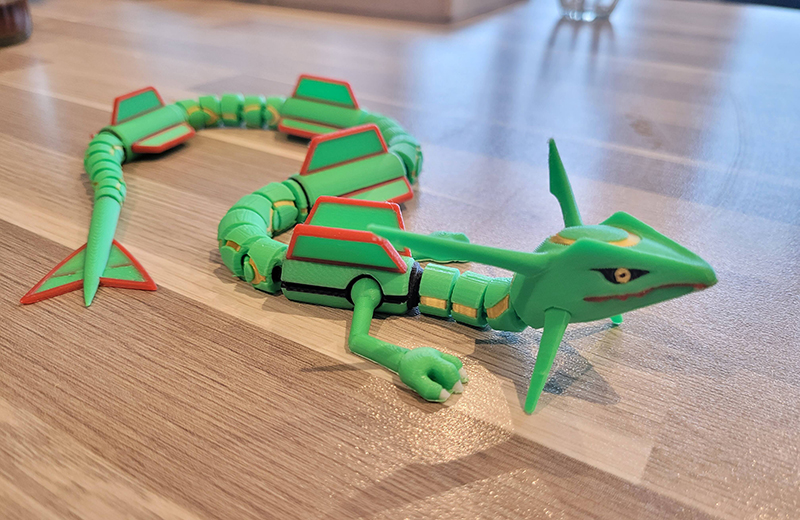

传说之龙手板模型（如东方神龙、西方巨龙）的核心价值在于还原奇幻设定中的 “史诗感” 与 “细节张力”—— 无论是东方龙的龙须、鳞片层次感，还是西方龙的翼膜纹理、骨刺细节，3D 打印都能通过高精度工艺实现快速落地。这类手板不仅用于 IP 展示、影视道具原型，还可作为高端收藏级模型的前期验证载体。以下从设计核心、工艺选型到后处理，提供适配传说之龙特点的完整解决方案。

一、核心设计要点：平衡 “奇幻设定” 与 “打印可行性”

传说之龙的形态复杂（多带长尾、巨翼、骨刺、缠绕姿态），设计需兼顾 “视觉冲击力” 与 “3D 打印工艺限制”，避免因结构过细、悬空过多导致打印失败或细节损坏。

1. 形态与比例设计：还原传说中的 “史诗感”

基础比例把控：

东方神龙：遵循 “九似” 设定（头似驼、角似鹿、眼似兔等），体长与身高比例约 5:1（如体长 30-50cm，身高 6-10cm），龙首宽大（约占体长 1/6），龙须修长但需加粗（直径≥1mm），龙身呈 “S 型” 缠绕姿态（避免整体平铺，增强动态感）。

西方巨龙：侧重 “力量感”，体长与身高比例约 3:1（如体长 40-60cm，身高 15-20cm），头部带骨刺（长度≤5cm，根部直径≥2cm），翅膀展开宽度与体长相当，翼膜需设计 “支撑筋脉”（宽度≥1.2mm，防止打印下垂），四肢粗壮（壁厚≥2mm）。

关键细节设计：

鳞片：采用 “多层嵌套式鳞片”，东方龙鳞片可设计为 “菱形”（边长 3-5mm，厚度 0.8-1.2mm），西方龙鳞片用 “盾形”（直径 4-6mm，边缘带细小锯齿，锯齿间距≥1mm）；鳞片需沿身体曲线排列，每层重叠 1/3（增强层次感），间隙预留 0.1mm（避免打印粘连）。

特殊结构（龙须、骨刺、翼膜）：

龙须 / 触须：长度≤15cm，直径从根部 1.5mm 渐变至末端 1mm（避免过细断裂），可在中部加 “螺旋纹理”（增强结构强度，也提升细节感）；若长度超过 20cm，建议拆分打印（分段处设计 “榫卯接口”，插入深度≥3mm）。

骨刺 / 犄角：西方龙背部骨刺呈 “倒锥形”（高度 3-8cm，底部直径 2-3cm），根部与龙身连接处做 “过渡圆弧”（半径≥1cm，减少应力集中）；犄角带 “螺旋纹路” 时，纹路深度≤0.5mm（避免打印时纹路塌陷）。

翼膜：西方龙翼膜采用 “网格 + 筋脉” 结构，筋脉间距 3-5cm（形成支撑框架），网格孔径≥2mm（FDM 工艺≥2.5mm，便于排气）；翼膜边缘做 “波浪形”（避免尖锐，提升视觉流畅度）。

2. 结构拆分与支撑优化：解决 “复杂形态打印难题”

模块化拆分原则：

按 “无大面积悬空、少支撑” 拆分：东方龙可拆分为 “龙首、龙身（分 2-3 段）、龙尾、四肢、龙须”；西方龙拆分为 “头部、躯干、翅膀（左右各 1）、尾巴、背部骨刺（单独打印后粘贴）”。

接口设计：拆分处用 “锥形榫卯 + 定位销”（榫头直径 5-8mm，长度≥10mm，配合间隙 0.1mm），确保拼接后无错位；若需承重（如翅膀连接躯干），可在接口内置 “金属插销”（直径 2mm，长度 15mm，增强牢固性）。

支撑设计规避误区：

避免 “支撑覆盖关键细节”：如龙须、鳞片间隙处不设支撑，改用 “局部加粗”（如龙须根部加厚至 2mm）；西方龙翼膜下方用 “点状支撑”（间距 5cm，直径 1.5mm），而非整片支撑（减少拆除时对翼膜的损伤）。

悬空角度控制：超过 30° 的悬空结构（如龙首下方、翅膀末端）必须加支撑，支撑与模型接触面做 “小圆盘”（直径 3mm，厚度 0.5mm，便于后期打磨去除）。

二、3D 打印工艺与材料选型：适配 “高细节” 与 “结构强度”

传说之龙手板对 “细节还原度” 和 “结构稳定性” 要求高，需根据模型尺寸、细节复杂度选择工艺，避免因材料强度不足导致断裂，或精度不够丢失关键细节。

1. SLA（光固化）：优先选，适配 “高细节、小尺寸” 传说之龙

核心优势：精度达 0.05mm，能完美还原鳞片纹理、龙须渐变、翼膜网格等细微结构，表面光滑（无需过多打磨），支持透明 / 彩色光敏树脂（可直接实现东方龙的 “珠光鳞片”、西方龙的 “哑光皮肤” 效果）。

推荐材料：

高韧性光敏树脂：适合带活动结构（如可动关节）的龙模型，抗弯折性优于普通树脂（避免翅膀、尾巴断裂），表面可打磨至镜面效果。

珠光光敏树脂：直接打印东方龙鳞片，无需后期上色即可呈现 “流光效果”（如金色、银色珠光），节省后处理时间。

适用场景：尺寸≤50cm、细节密集的传说之龙（如东方神龙的龙须、鳞片嵌套，西方龙的翼膜筋脉），尤其适合收藏级展示原型。

2. FDM（熔融沉积）：适配 “大尺寸、低成本” 传说之龙

核心优势：可打印大尺寸模型（如体长 60cm 以上的西方巨龙），材料成本低（比 SLA 低 50% 以上），支持 PLA、PETG 等韧性材料（适合需要一定承重的结构，如龙身支撑翅膀）。

推荐材料：

PETG：韧性优于 PLA，耐摔性强（适合大尺寸模型搬运时防磕碰），表面光泽度中等（可通过打磨 + 喷漆提升质感），打印时不易翘边（适合长条形龙身）。

碳纤维增强 PLA：强度比普通 PLA 高 30%，适合西方龙的骨刺、四肢等承重结构，可减少壁厚（如四肢壁厚从 2mm 减至 1.5mm），减轻模型整体重量。

适用场景：尺寸≥50cm、侧重整体形态展示的传说之龙（如影视道具原型、展会大型模型），对细节精度要求略低（如鳞片无需嵌套，仅做浮雕效果）。

3. MJF（多射流熔融）：适配 “高耐用、复杂功能” 传说之龙

核心优势：使用尼龙 12 材料，强度高、耐磨损（可长期把玩不变形），能一次成型复杂结构（如内置关节、中空龙身），支持多色打印（直接实现 “龙身主体色 + 鳞片异色” 效果，无需后期上色）。

推荐材料：

尼龙 12 玻璃纤维增强版：强度更高（适合西方龙的翅膀承重），耐温性好（可承受 60℃高温，避免暴晒变形），表面呈亚光质感（自带 “岩石肌理”，适配西方龙的粗糙皮肤设定）。

适用场景：需要长期展示、可轻微互动的传说之龙（如博物馆展品、主题乐园装饰模型），或带复杂功能（如关节可动、内部发光）的高端手板。

二、制作流程：从建模到成品的关键步骤

1. 3D 建模：精准还原传说设定

软件选择：

形态塑造：用 Blender、ZBrush（适合雕刻东方龙的鳞片、西方龙的骨刺细节），通过 “细分曲面” 功能优化龙身曲线（避免棱角生硬）。

结构优化：用 SolidWorks 补充拆分接口（如榫卯、定位销），检查 “最小壁厚”“悬空角度”（确保符合所选工艺要求，如 FDM 最小壁厚≥1.5mm）。

模型检查：导出 STL 文件后，用 “Netfabb” 修复破面、非流形边缘；用 “Cura” 预览打印分层，确认鳞片间隙、翼膜网格无 “层间堵塞” 风险。

2. 切片与打印：控制细节与稳定性

切片参数设置：

SLA（高细节模式）：层高 0.05mm，层曝光时间 10-12s（透明树脂需延长 2s，确保固化充分），支撑密度 15%，支撑类型选 “树状支撑”（支撑点避开鳞片、龙须）。

FDM（PETG 材料）：层高 0.2mm（大尺寸模型可设 0.25mm，平衡速度与细节），打印速度 45mm/s（细节部分如鳞片降至 35mm/s），填充密度 30%（龙身主体）、50%（四肢 / 翅膀），喷嘴温度 240℃，床温 80℃，启用 “回抽功能”（减少拉丝，避免污染鳞片细节）。

打印过程监控：

SLA：打印前校准树脂槽水平（避免层厚不均），打印中观察翼膜、龙须是否下垂（若下垂，暂停打印调整支撑）。

FDM：打印龙身弯曲部位时，放慢速度至 30mm/s，确保层间粘结牢固；打印西方龙翅膀时，每打印 5 层暂停 1 分钟（让材料充分冷却，防止翼膜变形）。

3. 后处理：强化 “史诗感” 细节

传说之龙的后处理需突出 “纹理层次感” 与 “氛围营造”，不同工艺的处理重点不同：

（1）SLA 打印件后处理：凸显精细质感

支撑拆除：用手术刀沿支撑与模型连接处 “斜向切割”（避免垂直用力导致鳞片脱落），细小支撑残留用 1000 目砂纸轻轻打磨（透明树脂需沿同一方向打磨，减少划痕）。

细节强化：

东方龙：用 “珠光漆”（金色、银色）勾勒鳞片边缘，龙须涂 “荧光漆”（暗光下显光泽），龙角用 “金属色马克笔” 补色（增强立体感）。

西方龙：在翼膜筋脉处涂 “深色漆”（如深棕、墨绿），突出网格纹理；背部骨刺喷 “哑光金属漆”（模拟铁锈质感），身体主体做 “做旧处理”（用砂纸轻磨边缘，露出底层浅色，增强沧桑感）。

氛围提升：在龙身底部加装 “LED 灯座”（透明树脂模型可透出光线，模拟 “龙息” 效果）；西方龙可在嘴部预留 “烟雾出口”（后期搭配小型烟雾发生器，增强展示效果）。

（2）FDM 打印件后处理：弥补层纹，增强质感

支撑与打磨：用尖嘴钳拆除支撑后，用 400 目→800 目→1200 目砂纸依次打磨层纹（龙身曲线处用海绵砂纸，避免打磨变形），鳞片间隙用 “牙签裹砂纸” 清理残留。

补土与上色：喷涂 “原子灰补土”（1-2 遍，填补细小划痕），干燥后用 1500 目砂纸打磨；上色时采用 “底色 + 渐变 + 细节” 三层法：

底色：东方龙用 “红 / 金渐变”（喷笔从龙首到龙尾逐渐变浅），西方龙用 “深绿 / 黑渐变”（模拟鳞片氧化效果）。

细节：用细毛笔勾勒鳞片纹路（东方龙用金色，西方龙用银色），龙眼涂 “红色亮漆”（增强有神感）。

保护与收尾：喷一层 “哑光清漆”（避免指纹污染，也增强质感），东方龙龙须可粘贴 “细金丝”（提升精致度），西方龙翅膀边缘粘贴 “薄皮革”（模拟翼膜韧性）。

（3）MJF 打印件后处理：突出耐用与质感

去粉与清洁：用高压气枪彻底吹净鳞片、关节间隙的尼龙粉（尤其是西方龙的翼膜网格），再用酒精棉片擦拭表面（去除油污）。

染色与做旧：尼龙模型用 “高温染色剂”（如东方龙染红色，西方龙染深棕色），80℃浸泡 30 分钟后晾干；用 “砂纸轻磨凸起部位”（露出尼龙本色，模拟自然磨损）。

功能强化：若设计可动关节，在转轴处涂抹 “硅基润滑油”（确保活动顺畅）；在龙身内部加装 “金属配重”（避免站立时倾倒，适合大型西方龙模型）。

三、功能测试与优化：确保展示与耐用性

传说之龙手板多用于展示，需重点测试 “结构稳定性” 与 “细节完整性”：

结构承重测试：西方龙模型需测试翅膀承重（在翼尖挂 500g 砝码，持续 1 小时，观察翅膀是否下垂），若下垂，需在翼膜筋脉处粘贴 “碳纤维片”（增强支撑）。

细节牢固性测试：用镊子轻拨东方龙的龙须、西方龙的骨刺（力度模拟搬运时的触碰），若松动，用 “环氧树脂胶水” 加固（避免后期脱落）。

外观一致性测试：对比设计图，检查鳞片排列、龙身曲线是否符合设定，若有偏差（如鳞片错位），下次打印时调整模型拆分位置（避免拼接误差）。

四、典型应用场景与案例

1. 东方神龙收藏级原型（SLA 工艺）

需求：还原《山海经》中 “应龙” 形态（带羽翼、长龙须、菱形鳞片），用于高端收藏展示。

方案：SLA + 珠光红光敏树脂，打印后手工抛光鳞片（凸显珠光效果），龙须粘贴 0.5mm 细金丝，龙角涂 “赤金漆”，底部配木质底座（雕刻云纹，与龙身 “S 型” 姿态呼应），底座内置 LED 灯（透光龙身，模拟 “神龙吐光” 效果）。

2. 西方巨龙影视道具原型（FDM 工艺）

需求：体长 60cm，带可动翅膀，用于影视前期道具测试，需轻便、耐摔。

方案：FDM+PETG 材料，龙身拆分 6 段打印（便于搬运），翅膀用 “PETG + 碳纤维片” 复合结构（轻便且承重），表面喷 “深绿哑光漆 + 金属银细节”，做旧处理（模拟岩石质感），关节用 “尼龙转轴”（可反复活动 500 次以上）。

3. 主题展互动模型（MJF 工艺）

需求：西方巨龙模型（体长 80cm），可站立展示，带轻微互动（头部可转动），需长期耐候（适合展厅环境）。

方案：MJF + 尼龙 12 玻璃纤维增强版，打印后染色深棕色，做旧处理，头部用 “球窝关节”（可 360° 转动），龙身内部加金属配重（确保站立稳定），表面喷 “耐候清漆”（抵抗展厅温湿度变化，避免褪色）。

通过以上设计、工艺选型与后处理方案，3D 打印传说之龙手板可精准还原奇幻设定中的 “史诗感”，同时兼顾打印可行性与展示效果，为 IP 衍生、影视道具、收藏模型等场景提供高效的前期验证载体，大幅降低传统手工雕刻的时间成本（从 1-2 个月缩短至 1 周内）。
