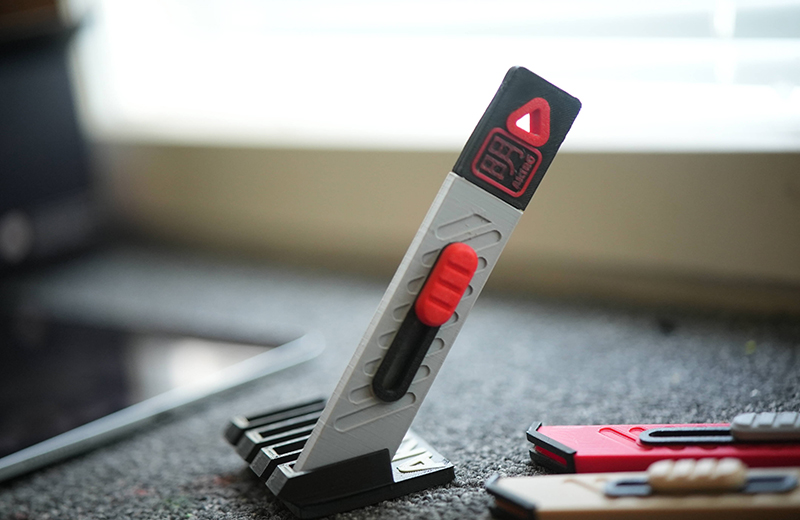

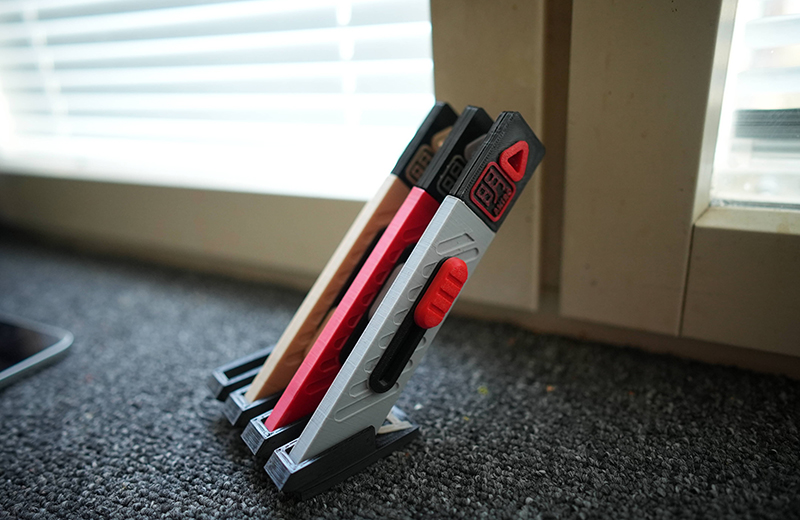

3D打印伸缩刀（通常指侧跳或OTF直跳刀）外壳手板模型是一个非常具有挑战性但回报很高的项目。这涉及到精密机构的空间规划和配合公差。

一、核心设计要点与挑战

伸缩刀外壳不仅仅是容器，它是整个动作机构的导轨和支架。手板模型的主要目的是验证结构合理性、机构运动顺畅度和人机工程学。

关键组件分解：

主外壳：通常由两片（或更多）组成，内部包含：

导轨槽：用于引导刀片和滑块运动的核心结构，必须光滑平整。

机构空腔：容纳弹簧、滑块、锁定机构等。

锁定机构安装位：用于测试锁定的位置和稳定性。

背夹安装孔：

防滑纹理：增强握持感。

内部机构：

刀片固定座：与刀片连接，在导轨上滑动。

弹簧：通常需要额外购买（如压缩弹簧），手板阶段可用3D打印弹簧进行功能测试，但性能和耐久性很差。

锁定机构：对于手板，可以简化设计，例如用一个简单的拨杆或按钮来模拟锁定动作，而不追求真正的锁定强度。

主要挑战：

公差控制：部件之间的间隙是成功的关键。过紧会卡死，过松会摇晃。需要为FDM打印预留0.2mm – 0.5mm的配合间隙。

层间强度：导轨、按钮等细小的受力部位很容易沿层线断裂。

无需支撑：理想的设计应尽可能避免使用支撑，以保证内部活动空腔的光洁度。

二、3D打印设置与技巧

正确的打印策略直接决定手板能否正常运作。

材料选择：

PLA：首选。 易于打印，精度高，适合验证设计和尺寸。缺点是较脆，反复测试可能导致导轨磨损或断裂。

PETG：推荐用于功能测试。 具有更好的韧性和耐磨性，能承受机构的反复运动，打印难度略高于PLA。

ABS/ASA：如果模型需要经受更严苛的测试（如耐热、抗冲击），可以选择，但打印挑战大。

打印方向 – 至关重要！

最佳方向：外壳“站立”打印

方式：将外壳的两片以内侧面向打印平台的方式竖立放置。

巨大优势：

完美光滑的导轨：外壳内部的导轨是垂直打印的，没有悬垂，表面光滑如镜，无需打磨即可提供顺畅的滑动体验。

无内部支撑：整个内部空腔在打印过程中无需任何支撑，打印完成即可使用。

高强度：导轨的受力方向与层间结合力方向一致，不易断裂。

缺点：

外壳外侧面需要支撑：外壳的外表面（通常是曲面或带纹理）会形成悬垂，需要生成支撑，拆除后需要打磨。

与平台接触面积小：需要注意底部的附着，可能需要使用 brim（裙边）。

错误方向：外壳“平放”打印

方式：将外壳平放在打印平台上。

后果：

内部需要大量支撑：整个内部空腔的顶面都是悬垂，支撑极难拆除，会彻底破坏导轨的光洁度，导致机构无法运动。

导轨强度最弱：导轨是水平“堆叠”的，层间结合力无法承受滑动带来的剪切力，极易分层损坏。

结论：绝对避免这种打印方向。

层高：

使用 0.16mm 或 0.12mm 的层高，以获得更精细的细节和更光滑的垂直表面。

填充密度：

建议 30% – 50%。较高的填充率可以确保外壳有足够的整体强度，防止在握持或测试时变形。使用 Gyroid 或 网格 填充。

壁厚：

至少 3-4 层壁厚。对于受力部位（如螺丝柱、按钮周围），可以在建模时局部加厚。

三、手板模型的简化与迭代策略

作为手板，重点是测试核心功能，不必追求一次完美。

分阶段打印：

V1 – 核心机构测试件：只打印最关键的活动部件，比如刀片固定座和一小段导轨。用这个微型模型快速测试滑动配合的公差是否合适，成本极低，迭代速度快。

V2 – 单侧外壳功能测试：只打印一片外壳和所有内部活动部件。将其按在平板玻璃上，模拟完整的外壳功能，可以清晰地观察内部机构的运动情况。

V3 – 完整装配体：在所有简化测试通过后，再打印完整的两片外壳和所有零件进行总装测试。

简化内部机构：

手板阶段可以省略复杂的锁定机构，先专注于解决“伸缩”这个核心动作。

用3D打印一个简单的“模拟刀片”（无锋利刃口）进行测试，安全且符合手板用途。

使用现成件：

弹簧、销钉等标准件直接购买，不要打印，以保证性能。

四、后处理与测试

精细去除支撑：使用镊子、刀片小心地移除外壳外侧的支撑结构。

打磨：对外壳外侧有支撑的地方进行打磨，使其恢复光滑。特别注意：除非绝对必要，不要打磨内部导轨，以免破坏其天然的光洁度。

上油润滑：在导轨、滑块和弹簧上涂抹少量特氟龙干性润滑剂或硅脂。切勿使用WD-40等黏性较大的油类。

功能测试：

先手动推动滑块，感受是否有卡顿。

安装弹簧后，测试伸缩动作是否顺畅。

反复测试数十次，观察是否有磨损或结构疲劳的迹象。

总结与建议

3D打印伸缩刀外壳手板是一个系统工程，成功的关键在于：

正确的打印方向（外壳竖立，内壁无支撑）。

精心的公差设计（预留活动间隙）。

迭代测试思想（从简单到复杂）。
