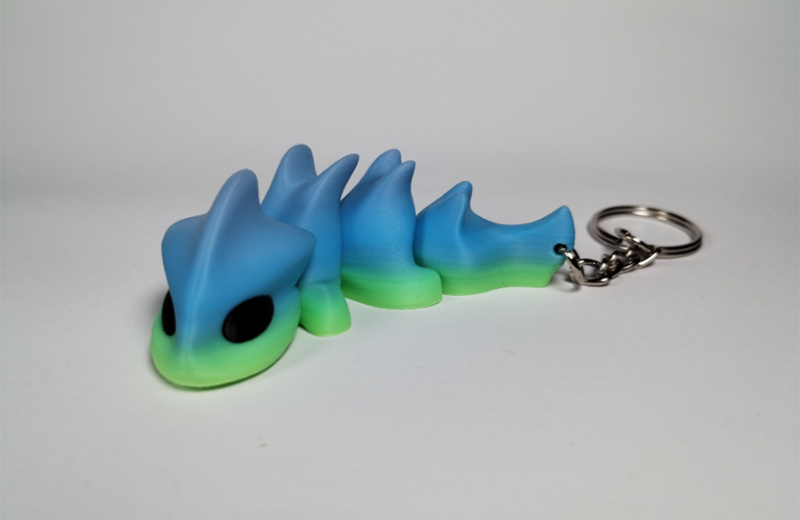

3D打印龙型钥匙挂坠的核心是还原龙鳞、龙须、龙爪等精细结构，同时保证挂坠的强度（能承受钥匙重量）和佩戴安全性（无尖锐棱角），工艺选择需根据用途（个性装饰、礼品定制、儿童佩戴）匹配对应的打印技术和材料，以下是分场景的完整指南。

一、 用途定位与工艺材料匹配

1. 低成本个性试做（快速出样、修改方便）

推荐工艺：FDM（熔融沉积成型）

推荐材料：PLA（基础色 / 金属色）、PLA+（高韧性防摔）、木纹 PLA（仿木雕龙纹效果）

核心优势：打印成本最低，2~4 小时可完成 5~8cm 长的龙型挂坠；材料颜色丰富，金属色 PLA 可直接打印出仿铜、仿银效果，无需电镀；适合设计师快速验证造型比例。

注意要点：PLA 脆性略高，龙的龙须、龙尾等细长部位需加厚至 1.2~1.5mm；挂环处需做直径≥5mm 的圆孔（适配钥匙扣），并添加三角加强筋，防止挂坠断裂。

2. 高精度精致装饰挂坠（细节清晰、光泽度高）

推荐工艺：SLA/LCD（光固化成型）

推荐材料：高细节光敏树脂（还原龙鳞纹理）、彩色光敏树脂（减少上色工序）、韧性树脂（防摔不易碎）

核心优势：精度可达 ±0.05mm，能清晰还原龙鳞的层叠纹理、龙须的纤薄形态、龙爪的尖锐细节，表面光滑无层纹，打磨后可达到镜面效果；适合做礼品挂坠或高端装饰挂坠。

注意要点：树脂件需避光保存，打印后用 95% 酒精超声清洗 10~15 分钟，再经紫外固化 20~30 分钟增强硬度；挂环处需加固，避免承重断裂；白色树脂易泛黄，长期佩戴建议喷透明清漆防护。

3. 耐摔耐用挂坠（适合日常佩戴、儿童使用）

推荐工艺：MJF（多射流熔融）/SLS（选择性激光烧结）

推荐材料：尼龙 12（PA12）、尼龙玻纤（增强刚性）

核心优势：尼龙材质韧性极佳，抗摔耐磨，可承受钥匙的反复拉扯不变形；无需支撑，能直接打印出龙鳞镂空、龙须悬浮等复杂结构；表面呈哑光磨砂质感，手感舒适，且耐汗液腐蚀。

注意要点：尼龙件打印后需用高压气枪吹净残留粉末；挂环处可预埋金属圆环，提升承重能力；表面可喷砂处理提升均匀度，或喷漆、植绒（打造毛绒龙纹效果）。

二、 模型建模与切片参数优化

1. 建模关键要点

尺寸与比例：钥匙挂坠建议长度 5~8cm，宽度 3~5cm，整体比例协调（龙头占比约 1/3，龙身蜿蜒自然）；挂环需设计在龙背或龙颈处，孔径 5~8mm，孔壁厚度≥2mm，孔周添加 R1~R2mm 的圆角加强筋，防止断裂。

细节优化：龙鳞做层叠式排布，鳞片厚度 0.3~0.5mm，避免过薄导致打印失败；龙须、龙尾等细长部位做渐变加粗处理（根部 1.5mm，末端 0.8mm），提升强度；龙爪、龙牙等尖锐部位做钝化处理（R0.3mm 圆角），防止划伤皮肤。

分件设计：若打印尺寸＞10cm 或细节极复杂，可将龙分为龙头、龙身、龙尾三部分单独打印，后续用 AB 胶粘接，粘接处预留定位销，保证拼接精度；挂环可单独打印后嵌入龙身，增强承重能力。

2. 切片参数设置

FDM 打印（PLA 材料，6cm 长龙型挂坠）

层高：0.1~0.15mm（优先保证细节，层纹不明显）

壁厚：1.5~2mm（4~5 层壁厚，保证强度）

填充率：25~30%（挂环处填充率提升至 50%，增强承重）

打印温度：200~210℃，热床温度 50~60℃

支撑策略：仅在龙须、龙爪等悬空部位加树状支撑，支撑密度 15~20%，接触点直径≤0.6mm，便于剥离且不损伤模型表面；挂环处禁用支撑，避免残留支撑痕影响使用。

SLA/LCD 打印（高细节树脂，6cm 长龙型挂坠）

层高：0.025~0.05mm（精细还原龙鳞选 0.025mm）

摆放角度：龙背朝下、龙腹朝上，让龙鳞、龙头朝上，减少支撑与关键细节区域的接触

支撑策略：点状支撑，支撑直径 0.4~0.6mm，间距 3~5mm，重点支撑龙身底部和挂环处，避免支撑直接接触龙须、龙鳞。

MJF/SLS 打印（尼龙 12，6cm 长龙型挂坠）

层厚：0.08~0.1mm

填充率：100%（尼龙烧结件致密度高，无需额外填充）

无需支撑，直接打印成型，后续仅需清理粉末即可；挂环处可设置预埋金属环的凹槽，打印后嵌入金属环。

三、 后处理工艺（决定挂坠最终颜值与实用性）

1. FDM 手板后处理（PLA 材料）

去支撑：用尖嘴钳轻轻掰除支撑，再用美工刀削平支撑残留痕迹，龙须、龙鳞部位用细砂纸（800 目）轻磨，避免破坏纹理。

打磨抛光：先用 400 目砂纸湿磨去除层纹，再用 800 目、1200 目砂纸逐级打磨，最后用抛光膏 + 棉布抛光；金属色 PLA 可省略深度打磨，直接喷清漆提亮。

上色装饰：打磨后喷一层补土，再按设计喷色（如仿铜色、中国红、渐变蓝），干燥后用细毛笔勾勒龙鳞、龙眼的细节；挂环处可穿入金属钥匙扣，提升耐用性。

2. SLA/LCD 手板后处理（光敏树脂）

清洗固化：酒精超声清洗后，放入紫外固化箱固化 20~30 分钟，注意控制固化时间，过度固化会导致树脂变脆、易裂。

精细打磨：用 1000 目以上细砂纸轻磨支撑痕，龙鳞和龙须无需深度打磨，保留原始细节；若追求镜面效果，可使用树脂抛光液浸泡擦拭。

上色优化：树脂表面附着力强，可做金属电镀（打造黄铜龙、白银龙效果）、渐变喷漆，或手绘龙纹细节；也可做哑光处理，模拟玉石龙坠质感；最后喷一层透明清漆，防止掉色和磨损。

3. MJF/SLS 手板后处理（尼龙 12）

粉末清理：用高压气枪反复吹扫龙鳞缝隙、龙须等细小部位，确保无残留尼龙粉末；也可放入振动清理机，提升清理效率。

表面处理：可直接使用（哑光磨砂质感）；也可喷砂处理让表面更均匀，或植绒处理（将绒毛粘在龙鳞部位，打造毛绒龙挂坠）；挂环处预埋金属圆环，增强承重能力，避免断裂。

四、 常见问题与解决办法

龙须 / 龙尾断裂

成因：壁厚过薄（＜1mm）、支撑剥离时用力过猛、材料脆性高。

解决：建模时加厚薄弱部位至 1.2mm 以上，选用 PLA + 或韧性树脂；剥离支撑时用镊子轻轻推，避免拉扯；断裂后可用 AB 胶粘接，再用砂纸打磨平整。

表面层纹明显（FDM）

成因：层高过大、打印速度过快、冷却不足。

解决：降低层高至 0.1mm，外壁打印速度降至 20~25mm/s，开启全功率冷却风扇；层纹明显处用细砂纸湿磨后抛光。

挂环处断裂

成因：挂环孔壁过薄、无加强筋、承重超过材料极限。

解决：建模时增加挂环孔壁厚度至 2mm 以上，添加三角加强筋；选用高韧性材料（PLA+、尼龙）；挂环处预埋金属圆环，分散受力。

树脂件泛黄、变脆

成因：紫外固化过度、长期暴露在阳光下。

解决：缩短固化时间至 20 分钟以内，打印后喷透明清漆隔绝紫外线；避免挂坠长时间放在阳光直射的位置。
