CNC手板是通过计算机控制精密机床，将实心材料块“雕刻”成所需零件。对于电动机配件，通常会结合两种方式：

CNC铣削：负责加工复杂的三维形状，如电机外壳、端盖、散热片等。

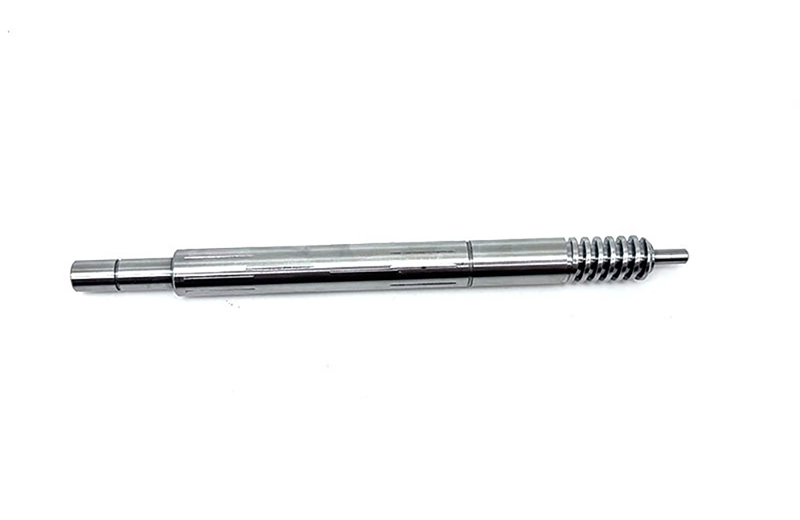

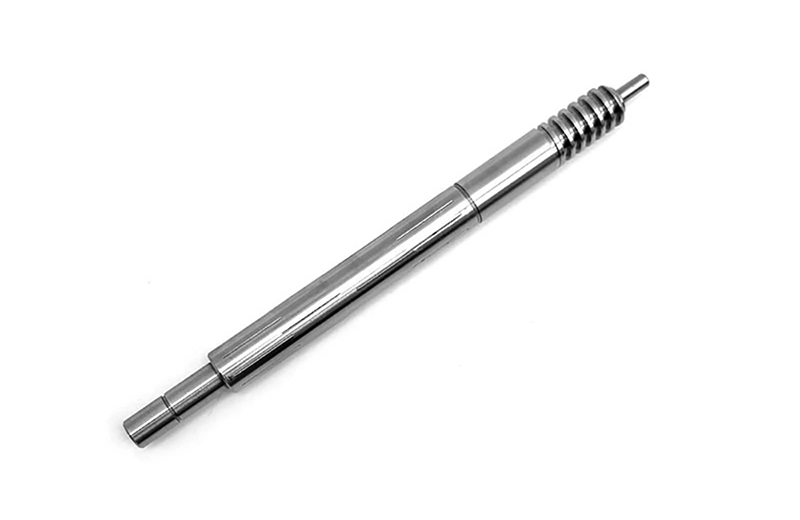

CNC车削：负责加工回转体零件，如电机轴、传动轴等。

常用材料如何选择？

材料选择直接影响手板的测试效果，不同验证目的对应不同材料：

结构与散热测试：推荐铝合金（6061、7075）。综合性能好，强度高、重量轻、导热快，非常适合做电机外壳或散热支架。

高强度功能测试：推荐不锈钢（304、316L）。强度极高，耐磨耐腐蚀，适合承受高负载或恶劣环境的传动轴、支架等核心部件。

精密传动部件：推荐POM（赛钢）。具有自润滑和耐磨特性，是制造齿轮、轴套等需要长期摩擦部件的理想材料。

外观与结构验证：推荐ABS。性价比高，韧性和强度均衡，常用于制作电机外壳、支架等非金属部件的手板，成本较低。

透明视窗或观察件：推荐PC或PMMA（亚克力）。具有高透明度，方便观察电机内部结构。

绝缘与支撑件：推荐尼龙（PA）。机械强度高、韧性好且电绝缘性佳，适用于电机支架等需要绝缘的部件。

精度标准：不同需求，不同等级

加工精度是手板的核心指标，需要根据实际需求在成本和性能间权衡：

普通级：公差通常在±0.1mm以内。适用于外观手板，或无严格配合要求的结构件验证。

精密级：公差通常在±0.05mm以内。适用于齿轮啮合、精密装配等有配合要求的部件，这是多数专业手板厂的标准加工能力。

超高精密级：部分关键尺寸公差可达到±0.01mm甚至±0.005mm。需要五轴设备、恒温环境等条件支持，成本更高，主要用于航空航天、医疗器械等特定领域。

设计注意：这几点是关键

为了让设计更适合CNC加工，需要特别留意：

公差与配合：对于电机轴与齿轮孔等配合部位，在图纸上明确标注公差等级。

散热设计：如果电机需要连续工作，外壳上需预留散热孔或设计金属散热片，壳体上的散热筋或水冷套也要确保加工到位。

防变形设计：对于很薄的结构，适当增加加强筋或工艺支撑，避免加工时因受力而变形。

可加工性：加工前检查模型的最小R角、深孔、薄壁等特征是否便于加工，这直接影响成本和周期。

制作周期与成本参考

制作周期：常规CNC手板加工周期一般在3-7天左右，具体取决于零件复杂程度。需要五轴联动加工的复杂零件，周期可能在8-15天。

成本估算（单件价格大致范围）：

铝合金CNC手板：大约500 – 2000元。

不锈钢CNC手板：由于材料硬度高、加工难度大，大约800 – 3000元。

实际费用会根据零件大小、复杂度和精度要求浮动。

综合对比：如何选择加工策略？

纯CNC加工
优点：材料选择广、精度高、能真实模拟最终零件性能。
缺点：成本相对较高，尤其对复杂零件。
适用场景：对精度、材料性能有严格要求的功能性测试，或使用金属材料的手板。

3D打印
优点：成型速度快，能制造任意复杂形状，成本较低。
缺点：精度和表面质量可能不如CNC，材料选择有限，机械性能相对较弱。
适用场景：外观展示、快速概念验证、结构非常复杂的零件打样。

CNC + 3D打印混合
优点：结合两者优势，核心部件用CNC保证性能，非核心复杂部件用3D打印降低成本和时间。
缺点：需要协调两种工艺，管理上稍复杂。
适用场景：机器人关节、带复杂内部结构的电机组件等，既需要强度又需要复杂形状的配件。

如何选择手板厂

技术与设备：了解厂家是否拥有五轴加工中心、恒温车间等高精度设备，这是加工复杂高精度零件的硬件基础。

综合能力：优先选择能提供从3D打印、CNC加工到真空复模、注塑等一站式服务的厂家，避免多厂对接的麻烦，并保证从手板到小批量生产的质量和数据一致性。

质量体系：确认厂家是否有严格的质量检测流程，比如使用三坐标测量仪进行全尺寸检测并出具报告，这是手板精度达标的重要保障。

行业经验：优先考虑有丰富电动机配件或类似精密部件制作经验的厂家，他们对相关技术难点有更深入的理解。
