CNC加工是制作非标五金手板模型最常用的方法，它能以接近最终产品的金属材料，精确验证产品的功能和装配。

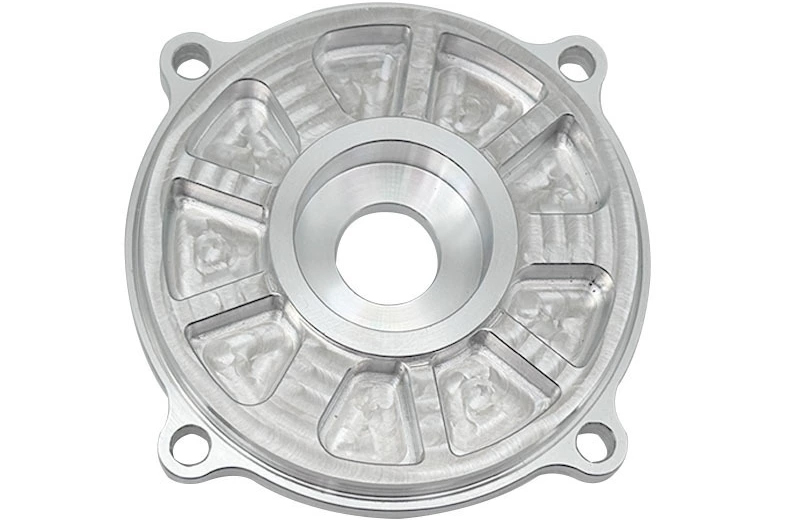

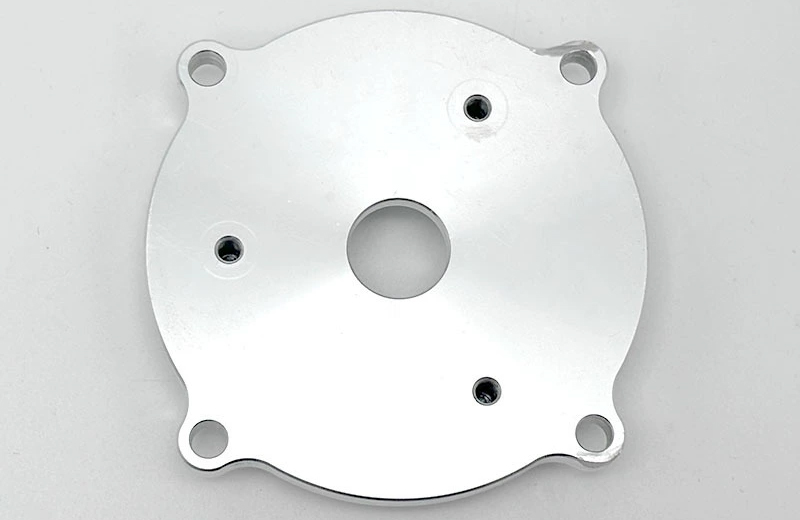

一、什么是CNC非标五金手板

这是一种通过计算机数控设备对金属块进行切削，来获得高精度、功能性原型件的快速成型工艺。“非标”意味着零件是按特定要求定制的，通常是小批量或单件生产，用于在产品正式量产前验证和优化设计。

二、核心工艺与流程

CNC手板的制造通常遵循一套标准流程，大致分为编程、加工和后处理三个阶段。

编程阶段：工艺人员分析3D数据模型（如STP、IGS格式），规划刀具路径和加工策略，并生成CNC机床能识别的G代码。

CNC加工阶段：将代码输入机床执行。根据不同需求，三轴机床适用于大多数规则零件；四轴或五轴联动则能高效加工包含复杂曲面的高精度零件。

后处理阶段：对加工完成的零件进行去毛刺、打磨、抛光，并按要求进行表面处理（如喷砂、氧化、电镀），最终交付合格成品。

三、常用金属材料怎么选

材料选择直接决定了手板的性能、成本和加工难度。

铝合金（如6061、7075）：综合性价比之王。密度低、重量轻，且非常易于切削加工，能实现高光洁度的表面。适用于绝大多数轻量化结构件、外壳和散热器，是制作手板最常用的金属材料。

不锈钢（如304、316）：强度与耐腐蚀的标杆。强度高，耐腐蚀和耐热性能极佳，但加工难度大，对刀具和设备要求高，成本也相应较高。适用于医疗器械、户外设备、食品机械等对耐腐蚀性或强度有严格要求的精密零件。

黄铜/紫铜：优异的导电导热体。导电、导热性能突出，且易于切削加工。适用于电子接插件、端子、散热部件以及需要体现质感的装饰件。

碳钢/合金钢（如Q235、45#）：高强度结构件选择。拥有很高的强度和硬度，是承受高载荷或冲击的理想材料。适用于需要极高强度和耐磨性的机械零部件、工装夹具等。

四、设计注意事项

为了让设计能顺利且经济地被制造出来，有几个细节需要特别留意：

尽量使用标准尺寸：孔和螺纹的设计应优先采用标准规格。这能减少对非标定制刀具的依赖，从而有效降低加工成本。

考虑零件的可加工性：为刀具的进出和换向预留足够的空间，避免设计过深的窄槽或极小的内R角，因为这些特征会显著增加加工难度和时间。

提供清晰完整的图纸：务必提供STP、IGS等通用格式的3D模型，并附带标注了关键尺寸、公差、基准和表面处理要求的2D工程图。

五、精度能有多高

CNC加工的精度非常高，根据不同的需求等级有所区别。

普通级：尺寸公差通常在±0.1mm以内。这一级别能满足大多数外观和结构验证的需求，也是行业中最通用、最经济的标准。

精密级：公差可达±0.05mm，甚至±0.01mm（约一根头发丝的四分之一）。这适用于有精密配合要求的关键零件，如齿轮、轴承座等。

形位公差：对于平面度、平行度、垂直度等几何公差，同样有相应的要求，尤其对结构验证手板至关重要，以确保测试结果的可靠性。

六、成本与周期估算

成本构成：CNC手板的成本主要由四部分组成。

材料成本约占30%到40%。金属材料的价格差异巨大，以单件为例，铝合金材料成本可能在100到1000元，而铜、不锈钢等更贵的金属则更高，钛合金等特殊材料成本可达数千元。

加工费占比较高，主要包括编程与调试费（零件越复杂，编程时间越长）、CNC机时费（按机床运行时间收费，行业参考价约60到200元每小时，高端进口设备费用更高）。

后处理费包括手工打磨、抛光以及表面处理（如氧化、喷漆）等。

其他费用如夹具设计制作费、管理费和税费等。

制作周期：制作周期与零件复杂度和后处理要求直接相关，通常介于3天到15天之间。复杂度一般、后处理要求不高的标准件大约需要3到7天；结构复杂、需要多轴加工或后处理要求高的精密零件则需要8到15天。

七、常见问题与对策

加工变形：常见于薄壁件或存在内应力的材料。可以通过优化装夹、采用多次循环进刀、对材料进行去应力预处理（如铝合金时效处理）来减少变形。

毛刺过多：加工后的边缘毛刺需要手工去除，这是后处理的重要环节。

尺寸超差：主要由刀具磨损、对刀误差或设备热变形引起。解决方案是定期检测刀具、精确校准刀具补偿，并在恒温环境下进行精密加工。

表面质量不佳：表现为刀纹明显或粗糙度过高。可通过优化切削参数、使用高精度刀具，并配合打磨、抛光等后处理工艺来改善。

八、如何选择手板厂

选择靠谱的加工服务商，是项目成功的关键。

技术与设备：了解其是否拥有四轴或五轴联动加工中心等高精度设备，这是加工复杂非标零件的硬件基础。

经验与能力：考察其是否具备处理类似复杂几何特征、薄壁结构或特殊材料（如不锈钢、铜）的经验。

质量控制：确认其是否有严格的质量检测流程，比如是否使用三坐标测量仪进行全尺寸检测并出具报告。

服务范围：优先选择能提供从图纸评审、CNC加工到各类表面处理（如氧化、喷砂、电镀）一站式服务的厂家，避免多厂对接的麻烦。

九、总结

CNC加工是非标五金手板的首选方案，它能完美平衡材料真实性、高精度与功能性验证。成功的关键在于根据零件功能选择合适的材料、设计时考虑可加工性、并设定合理的公差。
