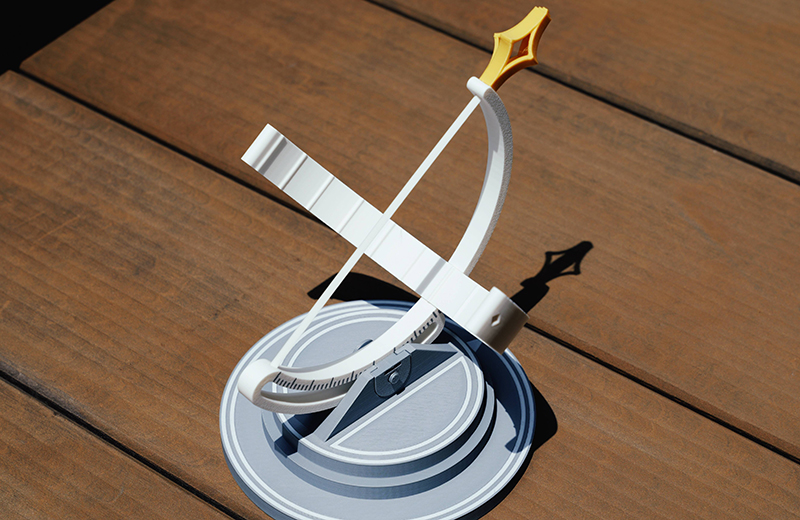

这款赤道式日晷手板模型，既是可使用的计时教具，也是充满复古科技感的桌面摆件。它的核心在于精准的刻度设计、稳定的支撑结构和多部件的组装配合，完整流程覆盖建模设计、打印生产、后处理装配与功能验证，兼顾科普实用性与外观装饰性。

一、前期建模设计环节

以赤道式日晷的科学原理为基础，结合参考图造型，在三维建模软件内完成结构还原与功能优化。首先设计基础部件：带有方位标识的圆形底座、支撑赤道环的支架、刻有罗马数字的赤道环，以及穿过环心的晷针。赤道环与底座呈固定倾角，其角度需与当地纬度一致，这是日晷计时准确的关键。晷针需与赤道环平面垂直，两端分别指向南北极方向。

建模时，赤道环与底座采用分体式结构，既方便分色打印，也能调整倾角适配不同纬度；晷针设计为细长杆状，两端分别与赤道环、底座固定孔位配合；底座做加宽加厚处理，保证放置稳定；所有部件壁厚控制在2.5~3mm，赤道环边缘、晷针两端做圆角加固，防止断裂；赤道环上的罗马数字刻度采用浮雕结构，直接成型，无需后期手绘。建模完成后，将各部件分别导出高精度STL文件。

二、材料选型与打印生产环节

结合模型的功能性、多色需求与户外使用场景，选用FDM打印方案。主体结构优先选用高韧性PLA或PETG耗材，PLA色彩稳定、成型精度高，适合还原刻度细节；PETG韧性更强，耐户外环境变化，不易变形开裂。

切片参数精细化设定，采用0.15mm 精细层高，最大化还原赤道环刻度、底座纹理细节；整体填充密度设置20%，底座承重部位填充提升至30%，增强稳定性；赤道环采用平躺平台打印，全程无需额外支撑；晷针采用竖直摆放打印，仅在两端添加少量支撑；打印过程全程开启耗材冷却风扇，控制喷嘴与热床标准温度，保证赤道环圆度、晷针直线度与底座平面度达标。分色生产可采用换色打印或分部件打印方案，实现白、灰、黄三色还原。

三、后处理与装配美化环节

打印完成后，先去除模型支撑，清理部件缝隙内的拉丝与毛刺。采用由粗到细的精细打磨流程，对赤道环表面、底座边缘、晷针两端进行打磨，消除打印台阶痕与毛刺，让赤道环表面光滑无凸起，晷针两端平整，便于组装。

色彩优化环节，可直接沿用多色耗材原生配色，也可采用单色打印后手工上色方案，用丙烯颜料为赤道环刻度、底座方位标识补色，提升辨识度；上色完成后喷涂哑光透明保护清漆，防刮防掉色，同时增强模型的户外耐候性。最后按顺序完成部件装配：将赤道环固定在底座支架上，插入晷针并调整垂直度，确保晷针两端固定牢固，赤道环与底座倾角符合设计要求。

四、功能验证与量产优化

装配完成后，需进行功能验证：将日晷放置在阳光充足的地方，底座方位标识对准正北方向，观察晷针影子在赤道环刻度上的投影，与实际时间进行比对，微调赤道环倾角与晷针垂直度，确保计时误差在合理范围内。

针对小批量生产场景，建立全流程品控标准，每批次首件完成尺寸、外观与功能核验，确认赤道环倾角、晷针垂直度、刻度精度全部达标后，再进行整批次量产，统一管控所有成品的公差与一致性。同时可做多维度优化，调整赤道环倾角适配不同纬度；在底座增加防滑纹路，提升放置稳定性；后续扩量生产时，可无缝衔接光固化高精度打印或注塑量产工艺。
