在手板模型领域，注塑加工箱子外壳是一个特殊的存在。它不同于CNC或3D打印——那些工艺是直接加工出零件，而注塑工艺必须先制造模具，然后通过模具注塑出产品。这就决定了注塑手板并不是手板阶段的常规选项，而是在特定场景下才会被考虑的工艺路径。

一、注塑加工箱子外壳手板的核心价值

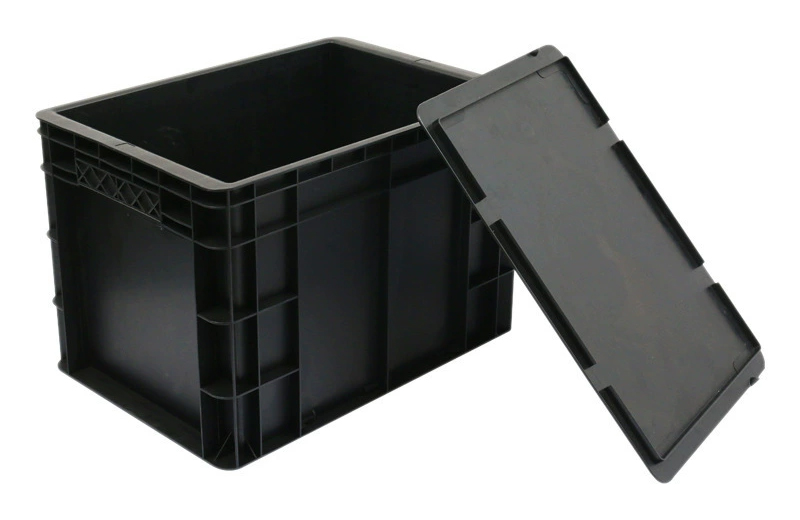

箱子外壳通常是尺寸较大、结构相对规整的塑料件，如工具箱外壳、设备机箱、收纳箱、电池箱、仪表盒等。这类零件用手板工艺制作时面临着特殊的挑战：3D打印可以快速出样，但材料性能（强度、耐久性、抗冲击性）往往达不到真实工况测试的要求；CNC可以直接切削塑料棒材，精度高、材料接近量产件，但大型箱体外壳由于壁厚较薄（通常2至4毫米），CNC加工时容易产生变形和振纹，且材料浪费大、加工时间长。

注塑手板的价值主要体现在三个方向。一是在产品研发后期或市场测试阶段，需要小批量（几十到几百件）进行真实环境测试或小规模投放。这种情况下的“注塑手板”实际上是采用简易模具而非正式量产模具，通过CNC加工制作高精度简易模具，相比传统量产模具成本可降低百分之三十到五十，制作周期缩短一半以上。这种方式既能模拟真实注塑生产条件、验证材料流动和填充效果等工艺参数，又不会像开正式量产模具那样投入过大。

二是为后续大批量量产做预演。在正式开量产模具之前，先用简易模具做一轮注塑试产，验证模具设计的合理性（如分型面、浇口位置、冷却系统等），及时发现并修正设计缺陷，避免因设计瑕疵导致的巨额修模成本。一套量产模具修模费用动辄数万元甚至数十万元，手板阶段花一两万元做预演验证往往是一笔非常划算的投资。

三是一些对性能要求极为严苛的场景，如需要做跌落测试、耐候性测试（户外存放）、IP防水等级测试等。这些测试要求材料性能与量产件完全一致，3D打印件做不到，CNC加工虽然可以使用相同材料但工艺差异导致性能仍有细微偏差，此时用注塑工艺制作的手板是最接近量产品的验证手段。

二、箱子外壳的常用材料

箱子外壳根据使用场景不同，对材料的要求差异较大。ABS具有高刚性、耐冲击、加工稳定性好、表面易染色和电镀等特点，是工具箱、电器外壳、收纳盒的常见选择，不过ABS耐候性较低，不适合长期户外使用。PC是一种超高抗冲击、高透明的工程塑料，尺寸稳定性极佳，常用于透明防护罩和需要高冲击强度的箱体外壳。PC/ABS合金则兼具了ABS的易加工性和PC的高强度与机械性能，具有高抗冲击强度、良好的耐热性、高刚性和尺寸稳定性，是箱子外壳中综合性能最均衡的选择。PP的特点是轻量、耐化学、耐热、韧性好且成本低，具有优良的疲劳寿命，适合需要反复开合的箱盖铰链结构。增强尼龙（PA6或PA66加玻纤）具有高强度、高刚性、耐热耐磨的特点，适合重型工具箱或工业设备箱体。

如果箱子外壳需要喷涂或表面装饰，ABS和PC/ABS是更好的选择；如果不需要喷涂且成本敏感，PP是性价比很高的替代方案。

三、注塑手板的模具方案

对于箱子外壳这类中型尺寸的零件（假设外形尺寸在200毫米乘150毫米乘80毫米左右），手板阶段的模具通常有以下几种选择。

最基础的是简易钢模或铝模。使用P20或H13模具钢，通过CNC直接加工出型腔，不设复杂的冷却系统和顶出机构（或简化设计）。模具寿命一般在五百到两千次注塑，适合几十到几百件的小批量生产。成本相对较低，简易模具数万元即可，是手板阶段最常采用的注塑方案。

另一种常见搭配是铝模加简易冷却。铝合金模具（如7075铝）加工速度快，导热性好，但耐磨性不如钢模。对于一百至五百件的箱子外壳试产，铝模是性价比较高的选择，模具制作周期可控制在十五天以内，成本比钢模低约百分之三十。对于厚度超过四毫米的厚壁箱体外壳，铝模还有另一个优势——改性铝合金的热导率更高，有助于控制厚壁件的冷却时间和防止缩孔。

模具设计时，分型面一般选在箱体外壳的底面或侧面不影响外观的位置，以便于模具加工和制品脱模。对于小批量的注塑手板，通常采用单型腔模具，保证单个制品的精度和一致性，也便于调试和修改。

四、不同用量下的工艺选择建议

注塑手板虽然优势明显，但并不是所有场景都适合。根据不同的批量需求，建议的工艺路径如下。

对于1到10件的极早期外观验证或概念展示阶段，首选CNC直接切削出来，可快速获取尺寸精准、材料性能接近量产的样件，无需模具投入；或者选用3D打印，成本极低、周期最短，适合多轮快速迭代。

对于10到50件的中等批量试产阶段，硅胶复模是最佳路径。先用3D打印或CNC做一个原型母模，再用硅胶材质制模后真空浇注成型。硅胶复模的模具成本仅为传统模具的百分之十到三十，制作周期只需3到7个工作日，却能生产出50到500件性能稳定的样品。一套硅胶模具可生产20到30套产品，单件成本较低。这种方法特别适合中小型箱子外壳，成品表面光滑，性能接近工程塑料。

对于50到500件的小批量试产或市场验证阶段，注塑工艺开始显示出成本优势。如果箱子外壳结构相对规整、壁厚均匀，可以考虑走“CNC简易模具到小批量注塑”的路径。模具制作周期约15到20天，模具费用约1.5万到4万元。一旦模具投入使用，单件成本显著低于3D打印和CNC加工。

对于500件以上，已进入小批量生产范畴，此时正式注塑（量产模具）具有明显优势。虽然前期模具投入较高（5万到15万元或更多），但单件成本可降至5到15元水平，且产品一致性和品质稳定性远超其他工艺。

关于手板件与模具件的本质区别需要特别说明：手板件是设计完成后、未开模前通过CNC或3D打印制作的样品，无需开模费用，单件成本极低；模具件则是依托模具通过注塑等工艺批量生产的成品，需要先投入模具开发成本。手板件核心作用是验证设计、测试性能，属于研发阶段的试错产物；模具件则追求规模化、标准化产出，直接面向市场销售。

五、需要注意的设计与工艺要点

箱子外壳尺寸较大，注塑时有一些特殊挑战需要关注。

壁厚均匀性是首要考量。箱子外壳往往有壁厚突变（如加强筋根部、转角处），容易导致缩痕和翘曲变形。设计时应尽量保持壁厚均匀，建议厚度在2毫米到3.5毫米之间为宜，并确保筋位根部圆角过渡。对于大型箱体外壳，若抽屉式结构无法保持均匀壁厚，可优先采用硅胶复模或低压反应注射（RIM）工艺，因模具型腔压力低，可适应壁厚不均结构的成型。

拔模角度是另一个容易忽略的问题。箱子外壳的侧壁和内部筋位都必须设计拔模角度，一般外侧面取1度到3度，内侧面不小于0.5度，否则注塑后无法顺利脱模。手板阶段若直接用CNC加工，由于CNC工艺不要求拔模角度，设计者往往忽略了这一要求，结果到了量产阶段才发现需要修模，造成不必要的成本和时间浪费。

加强筋设计方面，箱子外壳通常需要足够的刚性来承载内部机构或应对外部冲击，加强筋的布置应合理规划，避免交叉堆积导致壁厚过厚，筋位根部应设计过渡圆角以防止应力集中。

浇口位置对大型塑件外观影响较大。箱子外壳通常需要在外表面保持光滑，浇口应选择在内部隐蔽位置（如箱体底部或内侧壁），避免在外观面留下浇口痕迹。

模具排气与冷却也是关键。大尺寸箱体外壳模具若排气不足，易在拐角或分型面产生困气、焦烧等缺陷。而大型薄壁件的冷却要充分且均匀，否则翘曲风险会显著增加。
