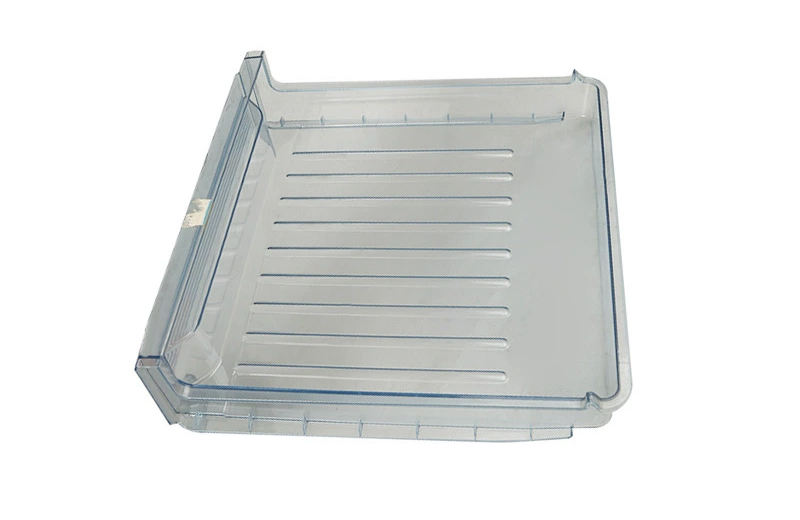

冰箱抽屉和托盘作为冰箱内部重要的功能部件，直接接触食品、承受频繁推拉和温度变化，因此对材料的食品安全性、耐低温冲击性、尺寸稳定性和表面质量都有较高要求。在产品开发阶段，通过注塑工艺制作手板模型，可以在正式开模量产前用最接近真实生产的材料和工艺进行验证，规避后期模具修改的高额风险。

一、为什么选择注塑做手板

与单纯制作外观样品的3D打印不同，注塑手板是将产品设计冻结后，用简易模具按实际注塑工艺生产出的小批量样品。这种方式最大的价值在于，手板件的材料、结构强度、表面质感与最终量产件完全一致，可以进行严格的跌落测试、耐低温冲击测试、装配强度验证等。当样品需求在30到500件之间，且后续有明确的量产计划时，注塑手板是性价比最高的选择。

二、材料选择

冰箱抽屉托盘通常需要满足无毒无味、耐低温、抗冲击、尺寸稳定等要求。根据具体需求，常用材料有以下几种：

PP（聚丙烯）是冰箱抽屉最常用的材料，它价格低廉、无毒无味、耐热性好、抗弯曲疲劳性能优异，适用于冷藏室抽屉和果蔬盒。PP的缺点是刚性稍弱、低温冲击性能一般、收缩率较大（约1.0%至2.5%），因此对于尺寸较大的抽屉，往往需要通过增加加强筋来弥补刚性不足。

透明PS（聚苯乙烯）常用于抽屉面板或透明托盘，它透明度高、尺寸稳定性好、成本较低，但缺点是较脆、抗冲击性差。如果需要做跌落测试验证，PS可能无法通过，此时应选择更耐冲击的透明材料。

ABS兼具韧性和强度，综合性能优于PS，适用于对承重要求较高或表面需要喷漆、丝印装饰的抽屉或托盘。ABS的收缩率（约0.4%至0.7%）远低于PP，尺寸控制更精准。

PC/ABS合金结合了PC的高强度和ABS的易加工性，热变形温度可达110至135摄氏度，适合对强度、耐温要求较高的部件，如靠近压缩机的下层托盘。

食品级改性PP是当前冰箱抽屉的主流选择，它通过改性提高了低温抗冲击性，同时保留了PP的无毒性和成本优势。

三、设计要点

在设计冰箱抽屉托盘的三维模型时，以下几个方面需要特别留意：

壁厚应均匀。冰箱抽屉的平均壁厚通常控制在2至3毫米之间，壁厚突变处容易产生缩痕和翘曲变形-。如果局部必须加厚，应设计R1至R3的圆角过渡，避免尖角应力集中。

拔模角度不可忽视。所有侧面都应设计拔模角度，便于脱模。一般外观面不小于1度，有纹理的表面需要更大角度；内侧筋位建议取0.5度以上，手柄和卡扣部位取1.5度以上。

浇口位置需斟酌。大型托盘需要合理设计浇口位置，确保熔体流动平衡，避免熔接痕出现在外观面。对于透明托盘，浇口位置应选在非外观面，以免留下注塑痕迹。

加强筋设计要谨慎。底部平面面积较大时，应增设加强筋以提高刚性，但筋的厚度不宜超过主体壁厚的60%，否则对面会产生缩痕。筋的高度与厚度之比一般不超过3:1。

角部留圆角。所有内角和外角都应设计圆角，内角半径不宜小于壁厚的一半，外角取R1至R2即可。圆角可以分散应力、改善材料流动性。

收缩率补偿。不同材料的收缩率差异显著：PP约1.0%至2.5%，ABS约0.4%至0.7%，PC/ABS约0.5%至0.7%，PS约0.4%至0.6%。设计模具时需根据所选材料精确补偿收缩量，否则成品尺寸会偏离设计值。

四、模具制作

注塑手板的核心是制作一套简易模具，它与正式量产钢模不同，通常采用铝材或预硬钢（如P20），加工速度快（一般7至15天），成本只有量产模具的几分之一甚至更低，但使用寿命有限（通常能注塑500至2000件）。

模具设计阶段，需要确定分型面（通常选在抽屉开口边缘）、浇口位置（大型托盘采用多点进浇）、冷却水路布局（确保均匀冷却）以及顶出机构（顶针应布置在筋位底部或底面非外观区域）。对于结构复杂的手板，建议在开模前出具DFM报告，评估开模可行性和潜在风险。

五、注塑成型

模具制作完成后，进行注塑生产。这一阶段的要点包括：

材料干燥：PP在存储条件良好时通常不需要额外干燥；ABS需要在80至100摄氏度下烘烤2至4小时，除去水分，否则注塑件表面会出现银纹或气泡。

注塑参数设定：根据材料和模具特性设定合适的料筒温度、模具温度、注射压力、保压时间等。PP的熔化温度一般在220至275摄氏度之间，模具温度建议40至80摄氏度；ABS的注射温度在180至250摄氏度之间，超过240摄氏度可能分解。

试模与调试：首次试模时，先做少量样品检查外观和尺寸，根据发现的问题（如困气、缩痕、飞边）调整参数或优化模具结构，直至样品合格。

批量生产：参数稳定后即可批量注塑。每个注塑周期约30至70秒（取决于托盘大小和壁厚），一台注塑机一天可生产数百件。

六、后处理

注塑出来的手板通常需要以下后处理：

去毛刺和修剪浇口：用刀具或砂纸去除分型面的飞边和浇口残留，使边缘光滑整洁。

打磨：对局部粗糙面或有轻微缺陷的区域进行打磨抛光。透明件需要精细打磨至镜面光洁度，恢复透明度。

喷漆：根据设计要求喷涂指定颜色。喷漆可以遮盖注塑缺陷、提升美观度、增加耐候性。

丝印：在托盘表面印刷logo、刻度线或使用说明，通常按颜色数量收费。

七、成本与周期参考

注塑加工冰箱抽屉手板的费用主要由三部分构成：

模具费是一次性初期投入，根据抽屉尺寸、复杂程度和模具材料决定。

注塑费包含材料费、人工和设备折旧，随数量增加而摊薄。PP成本较低，ABS和PC/ABS略高。

后处理费根据需求而定，包括喷漆、丝印、包装等。

生产周期方面，模具制作约10至15天，注塑和后处理约3至7天，总计2至3周可完成交付。相较于正式钢模的35至50天，大大缩短了开发周期。

八、常见问题与解决方案

缩痕：多因局部壁厚过大或保压不足引起。可通过增加加强筋优化壁厚、调整保压压力或延长保压时间解决。

翘曲变形：主要原因是冷却不均或收缩不均匀。可通过优化冷却水路布局、调整模具温度、保持壁厚均匀来改善。

熔接痕：由两股熔体汇合时温度过低造成。可提高料筒温度、增加注射速度、或调整浇口位置将熔接痕移至非外观区域。

气泡与银纹：通常是材料未充分干燥导致的。应对原料进行充分预干燥，并调整料筒温度避免局部过热分解。

飞边：多因模具分型面贴合不严或锁模力不足。可通过修整模具分型面、增大锁模力解决。

拖花或拉伤：常因拔模角度不足或模具表面粗糙。应加大拔模角度、抛光模具型腔表面或增加脱模剂。

九、总结

注塑加工冰箱抽屉托盘手板模型，其核心价值在于用相对较低的初期投入，提前验证产品设计、模具结构和工艺参数，为后续正式量产铺平道路。在100至500件的小批量区间内，注塑手板的综合经济性优于CNC或3D打印。选择合适的材料、合理设计壁厚与拔模角度、提前做好收缩补偿，是保证手板成功的关键。
