行业/分类：其他手板模型加工
加工方式: 3D打印 使用材料: 树脂
最小精度: 0.1mm 生产周期: 3~7天
产品尺寸: 10cm*5cm*15cm
后处理: 喷油
案例介绍
一、前期模型设计与优化

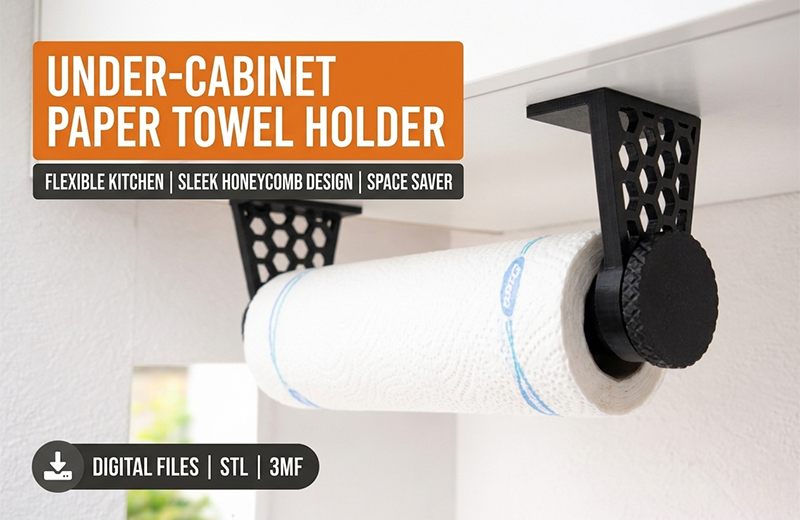

结构设计设计L型支架、转轴和防滑旋钮三部分，L 型支架带蜂窝镂空减重结构，转轴适配厨房纸卷内径，旋钮带防滑纹理，整体壁厚均匀，保证承重与稳定性。
模型优化对支架底部、转轴根部等受力部位做加厚处理，调整镂空结构避免应力集中，优化摆放角度减少支撑。
二、3D 打印制作
材料与设备优先选用高韧性PLA或PETG，黑色耗材可直接打印出成品外观，PETG的抗冲击性更适合厨房潮湿环境。
参数设置层高0.15-0.2mm，填充密度30-40%（支架与转轴部位可提升至50%），支架平躺摆放，转轴与旋钮可分件打印，减少支撑残留。
三、后处理与装配
部件处理去除支撑，用砂纸打磨层纹、合模线和镂空边缘，确保无毛刺，转轴部位需精细打磨，保证旋转顺畅。
组装测试将转轴穿过厨房纸卷，安装到L型支架上，拧紧防滑旋钮，测试整体承重、旋转顺滑度与放置稳定性，调整转轴与支架的配合间隙。
四、小批量扩产
如需多件生产，可基于首版手板制作硅胶模具，用PU树脂复模，快速得到结构一致的成品，成本低于批量3D打印。
