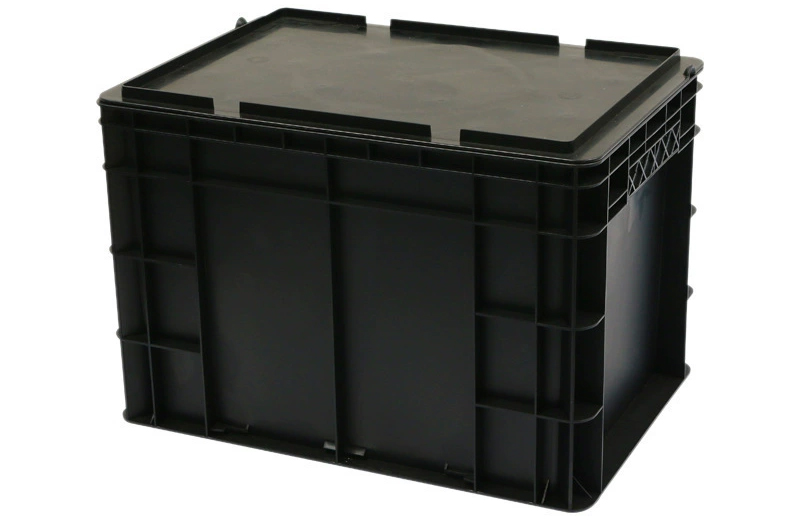

注塑加工塑料箱手板模型，是指使用简易模具（通常为铝模或快速钢模）在注塑机上小批量生产塑料箱体样件的过程。这种工艺适用于产品开发后期，当塑料箱的设计基本冻结、需要进行功能性验证或小范围试销时，使用最接近量产的工艺和材料制作出实物样品。

一、核心流程

注塑加工塑料箱手板的流程与正式量产基本一致，主要分为模具制作、注塑生产和后处理三个阶段。

模具制作是注塑手板的核心环节。与正式量产的长寿命钢模不同，手板阶段通常采用铝模或预硬钢模（如P20）。铝合金模具加工速度快、成本低，适合100至500件的小批量生产；预硬钢模耐磨性更好，适合500件以上或需要更高表面质量的场合。模具设计时需确定分型面（通常选在塑料箱的边缘）、浇口位置（尽量避开大面积外观面）、冷却水路布局以及顶出机构的位置。模具制作周期一般为7至15天，模具费用根据塑料箱的大小和复杂程度在数千元至数万元之间。

注塑生产阶段，将制作好的模具安装在注塑机上。塑料原料颗粒经料筒加热熔融后，在高压下注入模具型腔，保压一段时间后冷却固化，开模并由顶出机构将成型的塑料箱推出。注塑过程中需要控制料筒温度、模具温度、注射压力、保压时间和冷却时间等参数，以确保零件无缩痕、飞边、气泡等缺陷。

后处理阶段包括去除浇口残留和分型面飞边（使用刀具或砂纸修整）、打磨抛光（尤其对透明件或高光面），以及根据需求进行喷漆、丝印等表面装饰。

二、常用材料选择

塑料箱根据使用场景不同，可以选择不同的注塑材料。

ABS是通用性最强的材料，具有较好的韧性和表面光泽度，易于喷漆和丝印，适合普通收纳箱、工具盒、电子设备外壳等。ABS的收缩率约为0.4%至0.7%，尺寸稳定性较好。

PP具有优异的耐弯折疲劳性能和耐化学腐蚀性，适合需要反复开合的铰链结构、食品接触类箱体、成本敏感型产品。PP的收缩率较大（约1.0%至2.5%），设计模具时需充分补偿。

PC具有极高的抗冲击强度和良好的透明度，适合需要高抗冲击性能的箱体（如防护罩、运输箱）或透明外观要求的产品。PC的熔融温度高，注塑时需要较高的料筒温度和模具温度。

ABS/PC合金结合了ABS的易加工性和PC的高强度，综合性能均衡，适合对强度和外观都有较高要求的工业箱体。

增强尼龙（PA+玻纤）具有极高的强度和刚性，但表面较粗糙，适合重型设备箱体或内部结构件，成本较高。

三、设计要点

为了确保注塑加工的顺利进行，设计塑料箱时需要关注以下几个方面。

壁厚应尽量均匀。壁厚突变会导致缩痕和翘曲变形，影响外观和装配精度。一般塑料箱的侧壁厚度建议在2.5mm至4mm之间，最大壁厚与最小壁厚之比不宜超过3:1。厚薄交接处应设计R角圆滑过渡。

拔模角度不可忽略。所有与开模方向平行的表面都必须设计拔模斜度，否则脱模时会拉伤表面或导致零件无法顶出。一般外观面拔模角度不小于1度，有皮纹或深咬花的表面需要更大的角度（3至5度）。内部筋位和卡扣处也应有0.5度以上的拔模角。

加强筋设计需谨慎。塑料箱底部或盖板面积较大时，常需要设计加强筋以提高刚性。加强筋的厚度不宜超过主体壁厚的60%，否则会在对面产生缩痕。筋的高度与厚度之比一般不超过3:1，根部应设计R0.5至R1的圆角。

角部留圆角。箱体的转角处应设计R2至R5的圆角，这有利于塑料熔体流动、减少应力集中，同时避免成品因尖角导致磕碰破损。

收缩率补偿。不同材料的收缩率差异明显，设计模具时必须根据所选材料的实际收缩率对型腔尺寸进行放大补偿。常见材料的收缩率：ABS为0.4%至0.7%，PP为1.0%至2.5%，PC为0.5%至0.7%，ABS/PC合金为0.4%至0.6%。

浇口位置的选择。浇口应布置在箱体壁厚较厚的位置，使塑料熔体从厚壁向薄壁流动，避免在型腔中产生熔接痕或困气。对于大型塑料箱，可能需要采用多点进浇。浇口痕迹应尽量留在箱体的内侧或边缘非外观面。

四、常见问题与对策

缩痕通常发生在壁厚较厚或加强筋根部对面。可通过优化壁厚设计、减小加强筋厚度、增加保压压力或延长保压时间来改善。

翘曲变形多由冷却不均匀或收缩不一致引起。可优化冷却水路布局，使模具温度分布更均匀；适当调整保压时间和模具温度；或在设计阶段保持壁厚均匀。

熔接痕出现在两股塑料熔体汇合处，影响外观和局部强度。可提高料筒温度和注射速度，或调整浇口位置将熔接痕移至非外观区域。

飞边（毛刺）出现在分型面或顶针周围，通常由模具贴合不严、锁模力不足或注塑压力过高引起。可检查分型面是否清洁，增大锁模力，或适当降低注射压力。

气泡或银纹通常由材料未充分干燥或料筒温度过高导致材料分解引起。应在注塑前对原料进行充分干燥（如ABS在80至100℃下烘烤2至4小时），并检查料筒温度是否合适。

脱模困难或表面拉伤多因拔模角度不足、模具表面粗糙或顶出机构设计不合理。应检查并加大拔模角度，抛光模具型腔表面，或增加顶针数量。

六、总结

注塑加工塑料箱手板模型，其核心价值在于用一套成本相对较低的简易模具，生产出材料性能、尺寸精度、表面质感都与量产件高度一致的小批量样品。它适合在产品设计基本定型后、正式大规模开模前，进行最后的装配验证、功能测试或市场小范围投放。合理的壁厚设计、充分的拔模角度、准确的收缩率补偿，以及模具制作过程中的细节把控，是保证塑料箱手板成功的关键。
