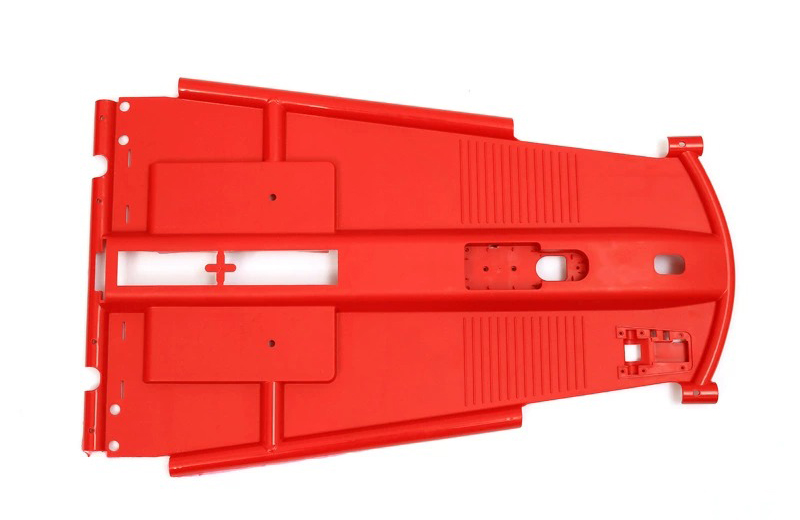

其最核心的价值在于：它能生产出材料性能、尺寸精度、表面质感都与未来量产件高度一致的小批量样品。这是一项系统工程，其核心是为测试设计而生产多件样品，与最终的量产逻辑完全一致。

核心流程：从模具到零件

模具制造是注塑手板的起始环节，也是初期主要成本的来源。针对手板注塑，通常采用简易模具，常用材质包括铝合金和预硬钢（如P20）。铝模易于加工且成本较低，是大多数情况下的首选；钢模则更耐用，适用于数量较多或材料腐蚀性强的场景。模具设计时需确定分型面（通常选在零件的最大轮廓处）、浇口位置（应尽量设在非外观面或隐蔽处）、冷却系统（通过设计冷却水道缩短冷却时间）以及顶出机构（确保零件能被顺利顶出）。

注塑成型阶段，将模具安装于注塑机上并精确控制工艺参数。温度方面，料筒温度根据塑料种类设定（例如ABS通常为200-240℃），模具也需预热（例如ABS约60-80℃）；压力包括注射压力（通常50-150MPa）和保压压力；时间包括注射时间、冷却时间（通常占整个周期的70%-80%）以及模具开合动作时间。

后处理是提升零件外观和功能的关键步骤。首先进行基础修整，包括修剪进料口残留、打磨分型面飞边，再用酒精等清洁剂清洗去污；然后根据需求进行喷漆、丝印Logo等二次加工；最后对零件进行尺寸、外观及装配功能的全面质量检测。

关键设计要点

为了让设计能顺利注塑出来，需在设计阶段满足以下工艺要求。

壁厚应尽量均匀，局部过厚容易产生缩痕。最佳壁厚范围一般为1.5mm至3.0mm，若需变化应设计平缓的过渡。

拔模斜度是所有与开模方向平行的表面必须添加的，以确保零件能顺利被顶出。一般外表面至少0.5°至1°，深腔或有纹理的内表面则需1°至3°或更大。

圆角可以减小应力集中并改善材料流动性。所有内外角都应避免尖角，内角半径最小为0.5倍壁厚，外角至少1倍壁厚。

加强筋的根部厚度不应超过主体壁厚的60%，否则背面容易产生缩水印；其侧面也应设计拔模斜度。

收缩率指塑料冷却后体积缩小的比例，需在模具设计时进行补偿。例如，ABS的收缩率约0.5%，PP的收缩率高达1.0%至2.5%。

材料选择指南

常用的塑料材料各有特点，适用于不同的场景。ABS是最通用的材料，韧性好、表面易喷涂，收缩率约0.4%至0.7%，适用于消费电子外壳、汽车内饰和普通结构件。PC强度极高、耐热性好，常见透明等级，收缩率约0.5%至0.7%，适用于透明防护罩、高抗冲击件和耐热部件。PC/ABS合金兼具PC的强度、耐热和ABS的韧性、加工性，综合性能极佳，收缩率约0.5%至0.7%，适用于笔记本电脑外壳、充电器外壳和工业仪表箱。PP柔韧性好、耐疲劳、耐化学腐蚀，特别适合需要反复开合的铰链结构，收缩率约1.0%至2.5%，常用于食品容器和箱体铰链。POM（赛钢）硬度高、自润滑性好、耐磨，收缩率约2.0%，适用于齿轮、轴承等机械功能部件。PMMA（亚克力）透光率极高（92%），表面光泽好但质脆，收缩率约0.3%至0.7%，适用于透明装饰件和光学导光件。PA（尼龙）强度高、耐磨、耐化学腐蚀，收缩率约1.0%至2.0%，适用于高强度、高耐磨的功能部件。

常见问题与对策

在注塑加工过程中可能遇到几种典型缺陷，需要针对性预防和解决。

缩痕主要由壁厚不均、加强筋过厚或保压不足引起。可通过优化壁厚设计（筋厚度不超过壁厚的60%）、延长保压时间来改善。

翘曲变形多因壁厚不均、冷却不均或材料收缩率大导致。应力求壁厚均匀，并优化模具冷却水路设计。

熔接痕是两股料流交汇时温度过低造成的。可通过提高料筒和模具温度，或改变浇口位置、增加浇口数量来解决。

飞边源于模具分型面不贴合或锁模力不足。应清洁并检修模具，在注塑参数上适当增大锁模力。

气泡或银纹通常是因为原料未充分干燥。严格按材料要求对原料进行烘料干燥即可避免。

缺料或短射由注射压力或料量不足引起。可增加注射压力或料量，同时检查熔体流动性。

当产品设计基本定型、需要小批量试产（如50至500件）、进行全面功能验证并为量产铺路时，采用注塑加工手板模型是最具战略价值的选择。
