一、图纸展开与钣金建模前期处理

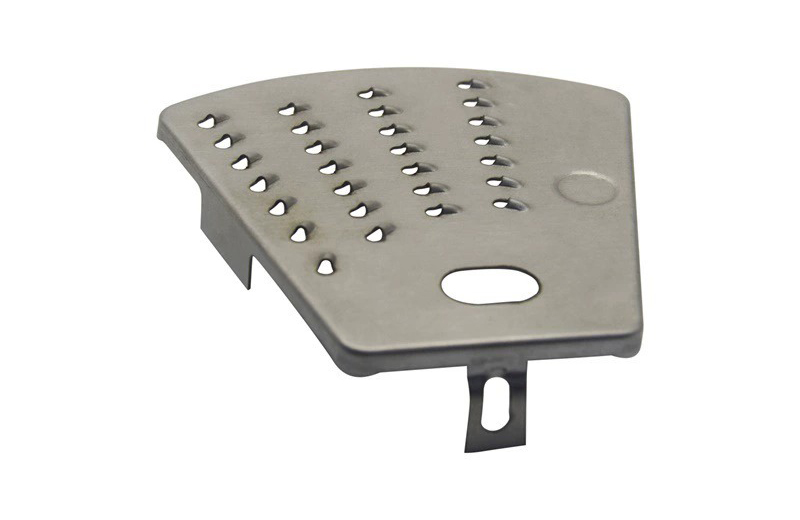

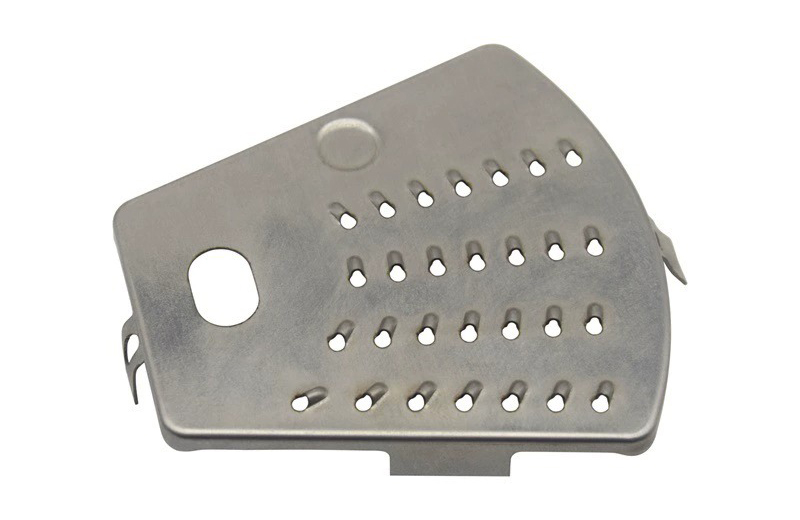

该件为汽车内饰金属沥水支架，整体属于折弯多孔钣金件，加工第一步先将3D立体模型做钣金展开，把带折弯、卡扣、孔洞的立体结构摊平为二维平板下料图，同步标注关键工艺参数：板材厚度、折弯角度、折弯扣除补偿值、各排水孔与安装孔坐标、两侧挂耳折弯高度、定位凸台尺寸。

选材优先选用1.0~1.5mm冷轧钢板/304不锈钢薄板，不锈钢防锈适配车内积水沥水场景；建模阶段预留冲孔、折弯工艺余量，所有孔位距离折弯边预留安全间距，避免折弯时孔洞变形，边缘全部设置工艺圆角，防止冲压撕裂板材。

二、数控下料与冲孔加工

数控激光/数控冲床下料：按照展开图纸裁切出整件平板毛坯，激光切割适合异形外轮廓，切口光滑无毛刺；批量手板可选数控转塔冲床，一次性冲裁全部异形排水孔、右侧大安装圆孔，效率更高。

去毛刺预处理：切割、冲孔完成后使用砂带机、震动研磨机去除板材正反面切口毛刺，防止后续折弯划伤模具、装车后刮伤内饰塑料件。

三、数控折弯成型

将平整板材送入数控折弯机，依据图纸分段折弯成型：

分步折弯：先折四周围边、中间限位凸台，最后折两侧带孔悬挂卡扣，数控折弯系统精准控制折弯角度、折弯刀进给深度，保证左右挂耳对称，整体支架底面保持平整，无翘曲扭曲；

尺寸校验：每折一段用角度尺、卡尺测量折弯高度与平面度，微调折弯补偿值，消除板材回弹带来的尺寸偏差，确保装配时与原车底座贴合无间隙。

四、成型后精整与表面处理

整形校平：折弯后工件易出现轻微应力翘曲，采用平板模具压平，修正平面度，保证放置不晃动；局部折弯不到位的卡扣使用小型手工治具微调。

表面工艺（两种方案）

不锈钢款：抛光拉丝处理，形成哑光金属质感，耐车内水汽防锈；

冷轧钢板款：脱脂清洗→磷化打底→静电喷塑 / 黑色电泳，形成防护涂层，隔绝水汽生锈，匹配汽车内饰金属件外观标准。

全尺寸检测：使用卡尺、高度规、工装治具校验孔位间距、折弯高度、整体外形，模拟原车安装位试装，确认卡扣、安装孔可精准对位。

五、手板批量复制与量产转化

小批量手板：首件钣金手板确认尺寸无误后，可制作简易冲压模具，批量冲裁冲孔、折弯，降低单件加工工时；

量产落地：客户确认手板装配、防锈、承重性能达标后，可开发连续冲压模具，实现自动化开料、冲孔、折弯一体量产。

核心钣金工艺要点

冲孔距离折弯边必须预留足够安全距离，否则折弯拉伸会造成排水孔、安装孔变形失圆，无法装配；

薄板折弯回弹是尺寸误差主要来源，数控折弯需提前设置板材回弹补偿，保证两侧挂耳对称；

车内配件长期接触积水，不锈钢材质防锈优势更强，碳钢件必须完整电泳 / 喷塑封闭，避免生锈污染车内。
