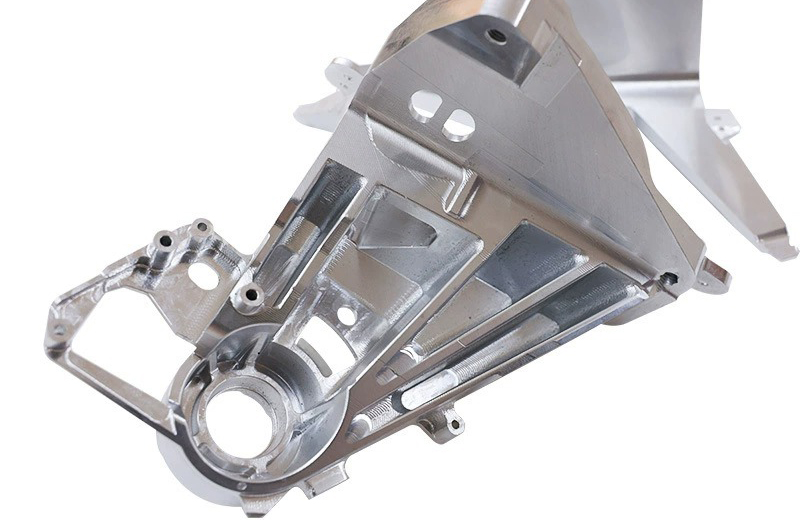

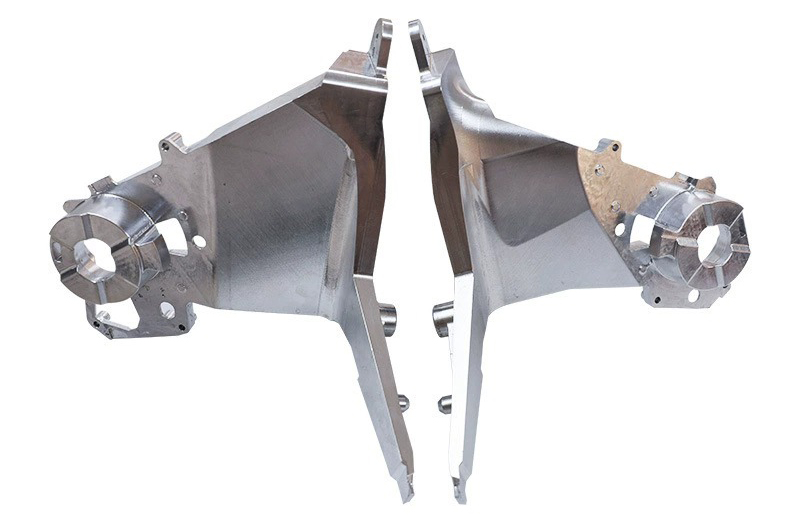

CNC加工是制作铝合金非标异形件手板模型最主流且成熟的方案。它的核心价值在于，能在无需开模的情况下，快速得到一件精度极高、材料性能接近最终产品的实物样品，尤其适合小批量、定制化、复杂结构的验证需求。

下面详细拆解这个加工过程。

为什么CNC是首选？

CNC加工铝合金非标异形件，主要解决了三个核心问题：

精度保证：公差可以稳定控制在±0.01mm到±0.05mm之间，高精度五轴设备甚至能挑战±0.005mm的公差。这对于需要精密配合的异形件至关重要。

复杂结构成型：异形件通常有多面、深腔、薄壁、斜孔等复杂特征。五轴联动CNC可以实现一次装夹，完成多个面的加工，避免了多次装夹带来的累积误差。

材料性能真实：直接从6061、7075等铝合金实心材料上切削成型，零件密度高、无内部缺陷，其强度、硬度等机械性能与最终产品一致，可用于真实的功能测试。

典型工艺流程：从铝锭到高精度成品

一个典型的非标异形件手板，其加工流程大致如下：

材料选型与准备：6061铝合金是这类手板的“黄金选择”，因为它综合了优秀的力学性能、加工性能和轻量化优势。加工前，会根据3D数模和余量要求，精准确认铝锭或铝板的尺寸边界。

编程与仿真：使用CAM软件编写加工程序，并进行仿真模拟，提前排查加工干涉、程序漏洞等问题，优化刀具路径。

粗加工（开粗）：在3轴或5轴机床上，快速去除大量多余材料，初步成型。这一步会为后续精加工预留0.3mm到0.5mm的余量。

中间处理（关键步骤）：粗加工后，工件内部会积累应力，直接精加工极易变形。因此，必须进行时效处理（通常在185℃±10℃下保温4-5小时）来释放应力。对于薄壁件，有时还会增加喷丸处理来提升表面硬度和耐磨性。

精加工：在5轴CNC等高精度机床上，完成最终的曲面、孔位和配合面的加工，严格控制尺寸和形位公差。这一步可能需要在修正基准面后，对反面、正面等关键部位进行多次精加工。

后处理与检测：进行打磨、喷砂、阳极氧化等表面处理。最后用三坐标测量仪（CMM） 等设备进行全尺寸检测，确保精度达标。

技术挑战与应对方案

加工这类零件，主要有三个“拦路虎”及其破解方法：

难点一：装夹与定位

挑战：异形件外形不规则，难以用标准虎钳装夹。传统方法是每换一个零件就设计一套专用夹具，成本高、周期长。

对策：采用零点快换螺纹矩阵板和铝合金夹具板组成的通用组合夹具，定位方式采用“一面两销”，预留多个定位孔位置，可适配多规格壳体。对于特别复杂的异形件，还可以设计带定位销孔和锁紧螺纹孔的“假体毛坯”来辅助装夹。

难点二：薄壁件变形

挑战：许多异形件存在薄壁结构（如壁厚仅1-1.5mm），加工时极易因切削力或内应力释放而产生振动或变形。

对策：核心是控制应力。除了前述的时效处理，在加工策略上，采用“粗加工-时效-半精加工-精加工”的多步走策略，并合理安排刀具路径和切削参数，能有效控制变形。

难点三：刀具与工艺

挑战：深腔、窄槽等特征容易导致刀具干涉、振刀；铝合金本身也易粘刀。

对策：粗加工选用大直径铣刀盘高效去料；精加工和深腔区域选用小直径铣刀（如D4-D12），并配合热胀刀柄提高刚性；曲面加工则选用球刀。

成本与周期优势

相比传统开模铸造，CNC加工非标异形件手板的优势非常明显：

周期：一周内即可出样，而传统模具制造周期通常需要60天左右。

成本：在小批量（如几十件）场景下，单件成本比传统模具方案降低50%以上，省去了高昂的模具开发费。
