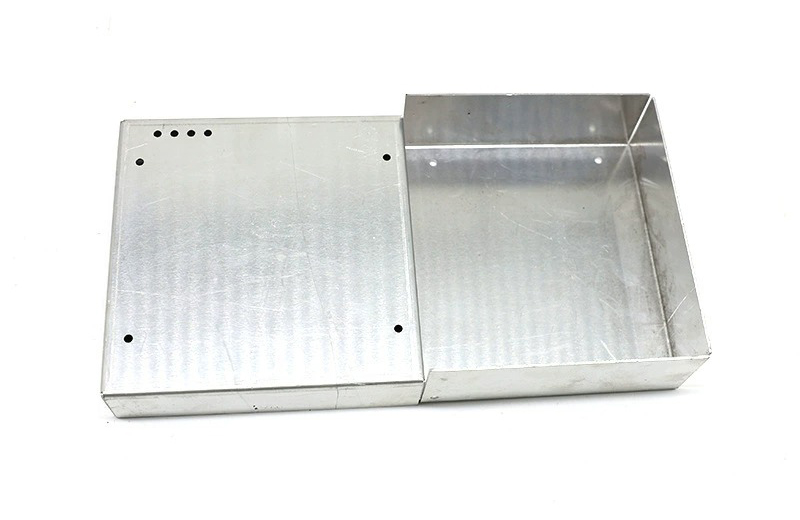

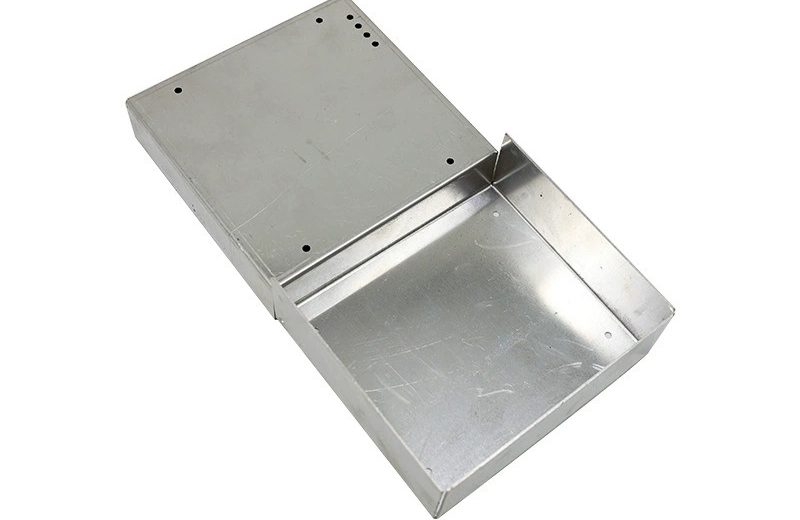

钣金加工是制作机箱、机柜、设备外壳等手板模型最主流、也最成熟的方式。它的核心价值在于，能在无需开模的情况下，快速拿到一个接近真实量产状态的实物，用来验证外观、结构、装配和功能，避免问题流入昂贵的模具阶段。

核心工艺路线

一个典型的机箱钣金手板，制作流程大致如下：

设计与规划：用CAD软件建模，并进行可制造性分析（DFM），检查折弯、焊接等设计是否合理。

材料选择：根据需求选材。冷轧板成本低，适合内部结构件；不锈钢耐腐蚀、强度高，适合外观要求高的场合；铝合金轻便、散热好，适合便携或高端设备。

下料（激光切割）：这是手板阶段最常用的下料方式，精度可达±0.1mm，切割速度快，无需模具。

折弯成型：用数控折弯机将平板折成U型框架或侧板等立体形状。要注意材料的回弹问题，提前做角度补偿。

焊接与组装：将多个折弯件通过点焊、氩弧焊等方式连接。点焊速度快、变形小，适合手板阶段。焊后需打磨去毛刺。

表面处理：进行喷涂、拉丝、阳极氧化等处理，提升外观和耐腐蚀性。

精度、周期与成本参考

加工精度：钣金加工的精度通常可以达到±0.1mm。部分简单的折弯件或尺寸较大的零件，公差范围可能在±0.2mm到±0.5mm。

生产周期：

单件手板：一般2～7天可以交付，包含了设计、编程和加工的全流程。

小批量（10～50件）：周期约7～15天。

成本构成：成本主要包含材料费、切割费、折弯工时费、焊接费及后处理费用。如果图纸齐全，加工方通常能快速报价。

设计时的关键注意事项

折弯边与孔：设计时，折弯最小高度一般不低于板厚的4～6倍；孔边距折弯线的距离最好≥2倍板厚，否则折弯时孔可能被拉变形。

折弯内R角：图纸上不要标尖角（R=0），应标注内R角。建议R角≥板厚，否则外表面容易开裂。

焊接变形：对于外观要求高的机箱，可采用45°角拼接，使焊缝落在棱角上；焊接时采用点焊或跳焊，能有效减少热量带来的变形。

装配间隙：要考虑预留装配间隙和表面处理层的厚度。例如2mm厚的板，配合间隙可取0.2mm左右，表面处理（如喷粉）会再增加约0.05～0.1mm的厚度。
