一、建模与拼图咬合结构优化

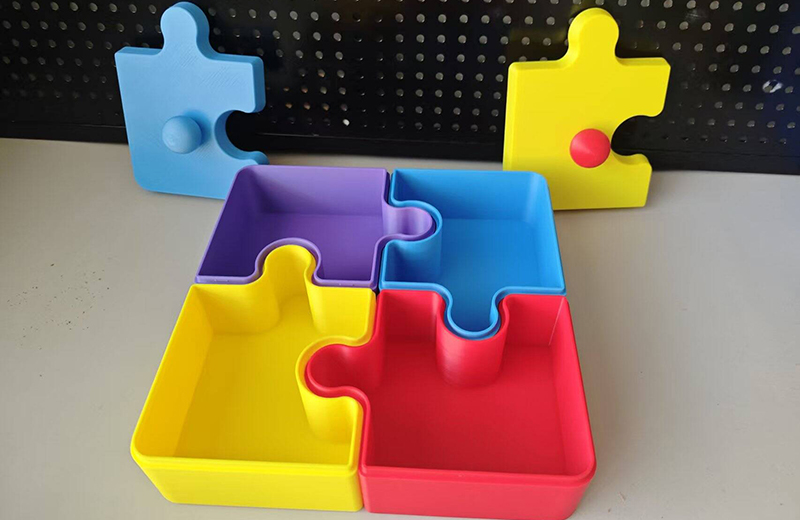

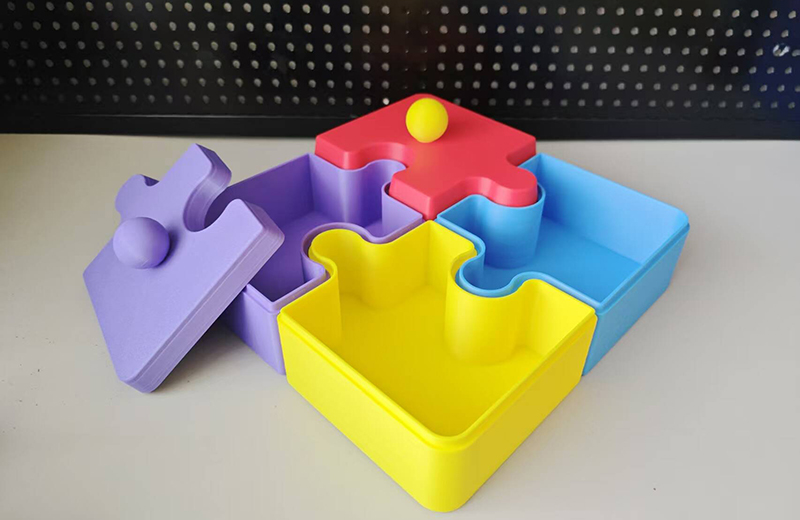

整套产品由4个拼图分格盒 + 对应拼图盖子组成，拼块采用标准拼图凹凸卡扣互锁结构，拼接后组合成完整方形托盘，单格可单独拆分使用。

咬合公差控制：拼图公扣、母扣间隙0.12mm，拼接贴合紧实、拆分顺滑不卡顿；盒身统一壁厚2.8mm，盒盖壁厚2.2mm，底部加厚至3.5mm，放置重物不易变形。

结构补强：拼图卡扣根部做圆弧加厚，消除应力集中，反复拆装不易断裂；盒内、盒盖所有边角全做R2大圆角，无尖锐棱角，盛放零食安全不伤手；盒盖顶部一体成型球形提手，提手根部加厚防掰断。

成型优化：单格盒体为方正浅盒造型，仅提手顶端少量悬空，大幅减少支撑；拼图凹凸轮廓平滑过渡，无超薄易断薄壁。红、黄、蓝、紫四色拼块外形尺寸完全统一，仅耗材颜色区分。

二、分色3D打印选材与切片参数

选用高韧性PETG耗材，防潮耐磕碰，盛放水果零食不易受潮软化；红、黄、蓝、紫四色耗材分件独立打印，省去大面积遮盖喷涂。

精度参数：打印层高0.15mm，精准复刻拼图凹凸咬合轮廓、球形提手圆润曲面；盒身填充30%兼顾轻量化与承重，拼图卡扣、提手受力区域填充提升至45%增强抗疲劳强度。

摆放切片设置：盒身开口朝上倒扣打印，盒盖正面朝下平放，仅球形提手顶端添加易剥离支撑；切片开启高速回抽，避免拼图卡扣缝隙、盒内角落出现拉丝粘连，喷头打印速度下调20%，保证拼图齿形完整、无缺料断层。

三、后处理、拼接与承重实测

多级精细打磨：拆除支撑后，400目粗砂纸打磨支撑点位、层纹凸起，800~1200目细砂纸抛磨盒内外壁、拼图咬合面、球形提手，清理卡扣缝隙残留耗材，保证拼接无毛刺卡顿。

拼图组装调试：将四色盒体互相拼接组合，反复拆装数十次磨合卡扣配合面；若拼接过紧，轻微打磨公扣接触面微调间隙；若松动，可在卡扣内侧薄涂少量胶水限位。

功能实测：盖上盒盖模拟防尘收纳，装入重物测试盒底承重，检验拼图衔接处有无开裂、盒体扭曲；球形提手反复提拉，无断裂、脱落问题。

外观美化：分色件分别喷涂哑光保护漆，弱化打印层纹，呈现柔和食品级哑光质感，耐油污、易擦拭清洁。

四、小批量硅胶复模量产方案

订单30套以上采用硅胶复模工艺，打磨调试完成的单格盒、盒盖手板作为原型，分开浇筑AB硅胶模具，选用彩色硬质PU树脂真空脱泡灌注成型。复模拼图咬合精度、盒体尺寸与3D打印首版完全统一，无需重复调试卡扣间隙，批量生产效率大幅提升，单件生产成本远低于单件3D打印，适合家居收纳用品批量出货。

核心工艺要点

拼图凹凸卡扣是反复拆装受力件，建模必须加厚根部，长期拆分极易崩断；

食品收纳产品优先PETG材质，PLA遇水汽、果汁易软化变形，不适合盛放零食水果；

所有内外圆角打磨到位，防止划伤手、勾挂零食包装。
