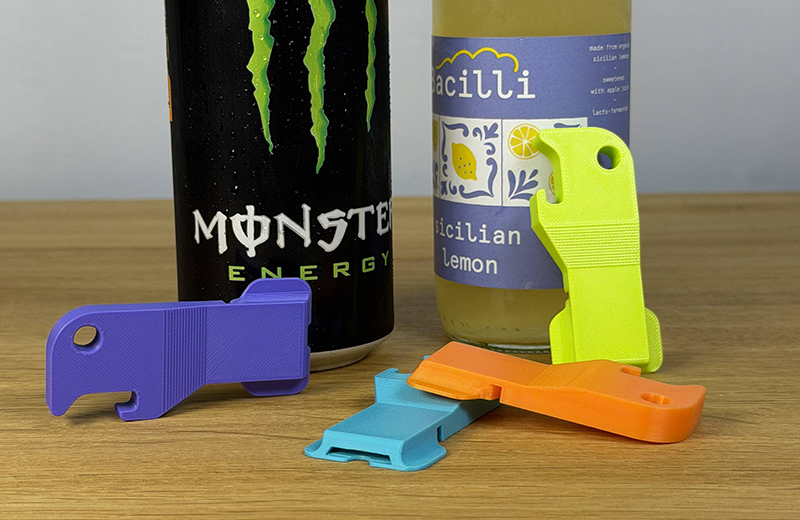

一、打印前准备

材料选择

这款开瓶器属于受力工具，推荐优先使用PETG。PETG兼具PLA的易打印性和ABS的强度，层间结合力更好，耐磨性也更出色，适合频繁撬瓶盖的使用场景。如果只有PLA，选择高韧性的PLA+也可以，但使用寿命会短一些。打印前务必将耗材烘干，尤其是PETG吸湿性强，潮湿会导致拉丝和层间结合不良。

模型摆放方向

这是最关键的一步。模型必须平放在打印板上，让层线方向与开瓶时的受力方向一致。也就是说，开瓶器最薄的那个面贴向热床。这样每一层熔融沉积的塑料丝在开瓶时承受的是层内拉伸力，而不是层间剥离力，强度会成倍提升。如果竖起来打印，层间结合面正好在开瓶的剪切方向上，很容易断裂。

二、切片软件设置

层高

推荐0.2mm。这是速度与质量的平衡点，0.2mm的层高能提供足够的层间结合面积，又不会让打印时间太长。如果追求更光滑的表面，可以降到0.16mm，但打印时间会增加约25%。

壁厚（外壳层数）

这是决定开瓶器强度的核心参数。推荐6层墙（约2.4mm 壁厚）。很多开瓶器失败案例都是因为壁厚不够，在撬瓶盖时从薄弱处裂开。6层墙能确保整个边缘都是实心塑料，受力均匀。如果模型较薄，甚至可以加到8层墙。

填充率

推荐40%填充，图案选择网格或三角形。开瓶器整体尺寸不大，40%填充在强度和耗材用量之间取得平衡。填充率低于30%时，内部支撑不足，外壳容易在受力时塌陷；100%填充虽然最强，但打印时间翻倍，对这么小的模型来说性价比不高。

顶部/底部壳层

各设5层。这样从外部看不到内部填充网格，表面平整美观，同时也能增强上下表面的结构强度。

支撑

这款开瓶器是扁平结构，无需支撑。所有特征都在同一平面或轻微悬垂范围内，FDM打印机可以直接完成。

三、温度与速度设置

喷嘴温度

PLA：200-210°C

PETG：235-245°C

PETG需要更高温度来确保层间充分熔合。温度偏低时，层与层之间只是粘在一起而不是真正熔合，受力时容易分层开裂。

热床温度

PLA：60°C

PETG：70-75°C

PETG对热床温度更敏感，温度不足容易翘边。使用 PEI 纹理板效果最佳，无需额外涂胶。

打印速度

整体速度控制在40-50mm/s。开瓶器体积小，高速打印的惯性影响不大，但壁面和顶面的打印速度建议降到25-30mm/s，让塑料有充分时间熔合和冷却。

冷却风扇

PLA：100%风扇转速

PETG：30-50%风扇转速

PETG风扇开太大会导致层间结合力下降，但完全关闭又容易粘嘴和产生blob，所以保持中低转速。

回抽设置

直驱挤出机：回抽距离0.8-1.2mm，速度25-45mm/s

Bowden挤出机：回抽距离3-5mm，速度25-45mm/s

减少拉丝，让表面更干净。

四、打印过程

将STL文件导入切片软件，按上述参数设置后生成G-code。将文件传输到打印机，调平热床并确认首层挤出正常。由于模型扁平，首层附着力很重要，建议开启裙边（Brim）或底座（Raft）来增强首层粘附，打印完成后很容易撕掉。

整个打印过程大约需要30-60分钟，取决于具体尺寸和填充率。打印过程中注意观察前几层是否粘附牢固，有无翘边。PETG打印时可能出现轻微粘嘴现象，属于正常，如果严重可以暂停清理喷嘴。

五、后处理

打印完成后，从热床上取下模型。如果用了裙边，用手或铲刀去除。检查开瓶器前端的钩口是否有多余的塑料毛刺，用美工刀或砂纸轻轻修整，确保钩口能顺利卡入瓶盖边缘。手柄上的防滑纹理一般不需要额外处理，打印纹理本身就提供了足够的摩擦力。

如果想让颜色更鲜艳，可以对表面进行轻微打磨和抛光，但对于功能性工具来说不是必须的。

六、强度测试

打印完成后，建议先用一个瓶盖测试。将开瓶器钩口卡在瓶盖边缘，用手柄下压。如果听到塑料发出”咯吱”声或感觉变形，说明填充率或壁厚不足，需要重新调整参数打印。一个合格的开瓶器应该能轻松撬开瓶盖，自身没有任何形变或裂纹。
