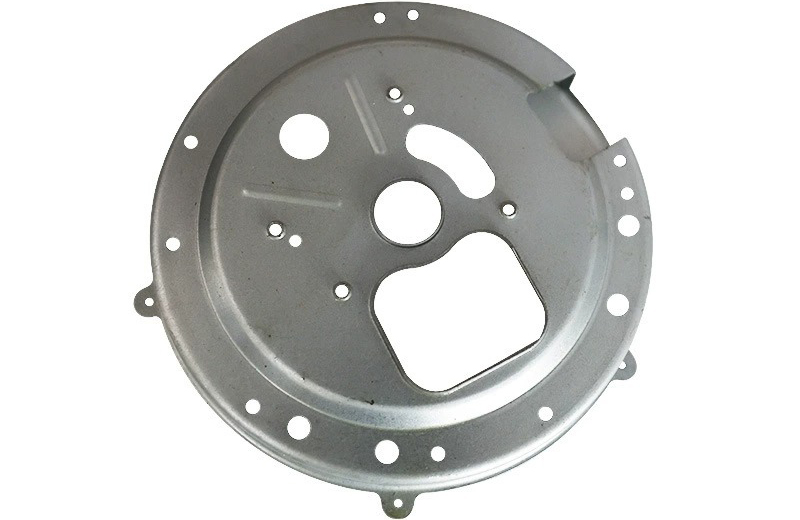

钣金加工机器零件手板模型,是产品开发中验证结构、装配和功能的重要手段。它的核心优势在于无需开模、周期短、成本相对低,非常适合在研发阶段快速迭代。

核心工艺路线

一个典型的钣金机器零件手板,通常遵循“下料 → 成型 → 连接 → 表面处理”的流程：

设计与展开：根据3D图建模并展开成平板图,同时进行可制造性分析(DFM),检查折弯、焊接等设计是否合理。

激光切割下料：将展开图导入激光切割机,精度可达±0.1mm,速度快且无需模具。

数控折弯成型：用数控折弯机将平板折成3D形状,需根据板厚和材质控制回弹量。

焊接与打磨：通过点焊、氩弧焊等方式拼接,焊后打磨焊缝和毛刺。

表面处理：进行喷漆、拉丝、阳极氧化等处理,提升外观和耐腐蚀性。

不同零件的工艺倾向

具体方法主要看零件特点：

常规支架、外壳：主要靠“激光切割 + 数控折弯”组合。

有复杂实心特征的结构件：如厚安装凸台、精密曲面,需辅以CNC加工铣出细节,精度可达±0.01mm。

外观和精度要求都极高的零件：可能全程采用CNC加工,从实心板材直接铣出。

常用材料与周期参考

材料选择：冷轧钢板(SPCC)成本低但易锈,适合内部结构; 不锈钢(SUS304)耐腐蚀、强度高,适合外观件; 铝合金(5052/6061)轻便、散热好,适合轻量化或散热需求。

周期与精度：单件手板通常2-7天交货,常规精度±0.1mm。若涉及CNC复杂特征,精度可达±0.01mm,但周期稍长。

检验与质量控制

手板完成后,需进行严格检验以确保质量：

尺寸检验：使用卡尺、高度尺、三坐标测量仪等检测关键尺寸。

外观检验：检查表面划伤、凹痕、焊疤、毛刺等缺陷。

试组装验证：进行实际装配,验证孔位、间隙和功能。
