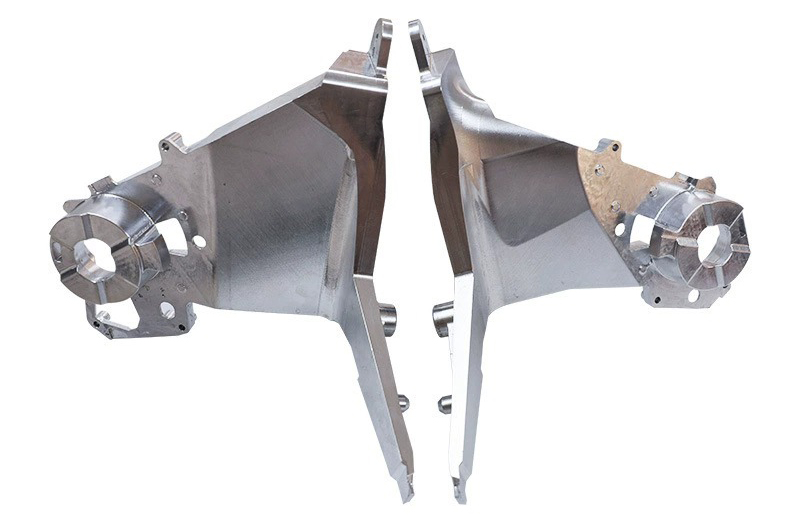

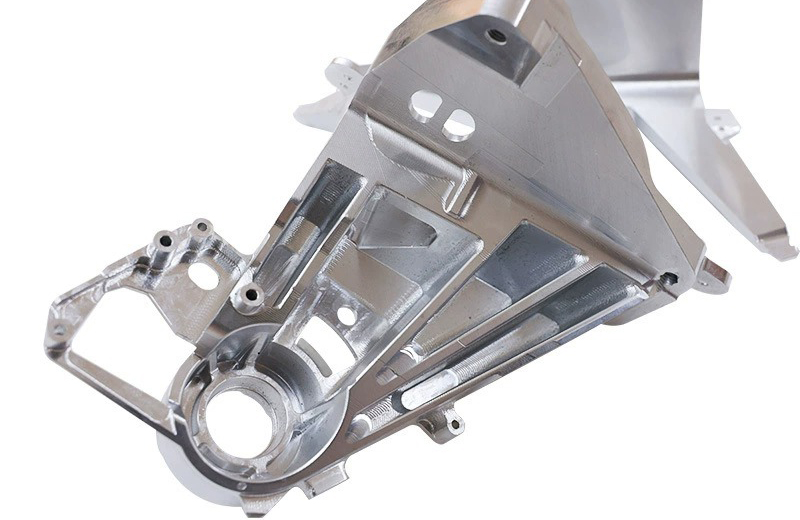

CNC加工是目前制作非标异形结构件手板最主流、最可靠的方案。所谓“非标异形件”，通常指没有规则轮廓、不平整基准面或对称结构的“硬骨头”，传统工艺很难下手。而CNC加工的核心价值，在于无需开模，就能快速获得一个精度极高、材料性能接近最终产品的实物样品。

为什么CNC加工是首选？

精度高、公差可控：普通CNC加工精度可达±0.05mm，高精度五轴设备甚至能挑战±0.005mm的公差。这对需要精密配合的异形件至关重要。

能处理复杂结构：异形件常有深腔、薄壁、多角度斜孔等特征。五轴联动CNC能一次装夹完成多个面的加工，避免多次翻面带来的累积误差。

材料性能真实：直接从实心材料切削成型，零件密度高、无内部缺陷，其机械性能与最终产品一致，可用于真实的功能测试。

无需模具，灵活迭代：直接从3D模型编程加工，修改设计只需更改程序，无需承担高昂的模具费用。

典型工艺流程

一个典型的非标异形件手板加工，大致包含以下步骤：

需求确认与工艺规划：明确材料、精度、数量等需求，工程师设计加工方案。

编程与仿真：使用CAM软件编写加工程序并进行模拟，提前排查干涉等问题。

材料准备与装夹：准备材料并固定在机床上。装夹是异形件加工的第一大难点，常需设计专用夹具。

实施加工：遵循“粗加工 → 半精加工 → 精加工”的步骤。粗加工快速去余量，精加工保证最终尺寸和表面精度。

后处理与检测：进行打磨、喷砂、阳极氧化等表面处理。最后用三坐标测量仪（CMM）等设备进行全尺寸检测。

常用材料如何选择？

选材直接决定手板的性能和用途。以下是常见材料及其适用场景：

铝合金（6061, 7075）：最常用。综合性能优秀，轻量化、易加工、强度好，适用于绝大多数结构件、壳体和支架。

不锈钢（304, 316L）：强度高、耐腐蚀，适用于医疗器械、户外设备、食品机械等对耐蚀性要求高的场合。

钛合金（TC4）：比强度极高，但加工难度大，适用于航空航天、医疗植入物等要求极高的场景。

工程塑料（尼龙、POM、PEEK）：轻质、自润滑、耐磨损。尼龙易吸湿变形，加工时需风冷和应力释放。

ABS / PC：易于进行喷漆、电镀等表面处理，能很好地模拟最终产品的颜色和质感，适用于外观与手感评估。

选型建议：做功能测试，首选铝合金或不锈钢；验证外观手感，可用ABS或PC；做高精度配合件，POM或硬铝更合适。

三大技术难点及对策

非标异形件的加工难点主要集中在以下三个方面：

装夹与定位：异形件没有平整的夹持面，找正过程可能占掉40%以上的工时。对策包括预留工艺凸台（加工完切掉）、用低熔点合金填充支撑、或使用真空吸盘。

薄壁件变形：壁厚小于1毫米的结构，切削时极易振动变形。对策是采用“粗加工-时效-半精加工-精加工”的多步走策略，并进行内腔填充支撑。

多特征公差：零件上集合了孔、槽、曲面等多种特征，各特征间有严格的位置度要求。对策是采用五轴一次装夹成型，或使用在线探测补偿技术。

周期与成本参考

生产周期：常规非标件手板打样周期在3到8天。采用五轴工艺的加急订单可压缩到3到5天，最快24小时可完成首件试切。

成本构成：总价通常由材料费 + 机加工时费（通常80-150元/小时）+ 后处理费组成。对于中等复杂度的模型，单件CNC加工费用大致在800-1500元区间。

总结

CNC加工是应对非标异形件手板挑战的有效手段，其核心优势在于高精度、材料真实和无模化生产。成功的关键在于根据零件功能选择合适的材料，设计时充分考虑可加工性，并设定合理的公差。
