一、模型建模与结构优化

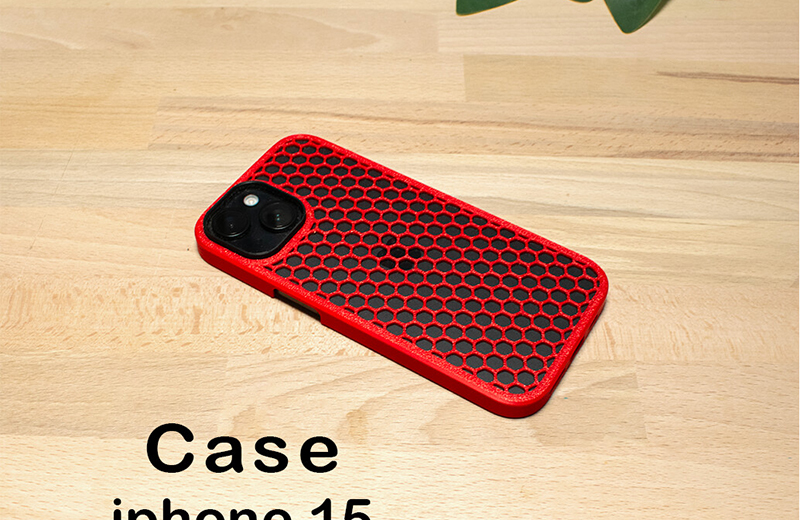

壳体一体成型，背部全域蜂窝镂空散热结构，预留摄像头开孔、侧边按键开槽、底部充电口位，带内置摄像头定位环，属于功能性数码配件手板。

壳体力学设计：边框壁厚统一1.8mm，四角防撞区域加厚至2.4mm；蜂窝筋条壁厚1.6mm，交叉节点位置加厚，提升抗跌落冲击能力；所有镂空内角、边框转角R0.6圆角，消除应力开裂隐患。

装配公差控制：内腔轮廓严格匹配对应机型尺寸，预留0.15mm装配间隙，保证手机拆装顺畅不松垮；摄像头开孔精准对位，预留黑色装饰环嵌入式卡槽；蜂窝孔洞均匀排布，兼顾散热效果与结构刚性。

成型优化：镂空网格合理布局，规避超长独立细筋；外轮廓完整封闭，减少大面积悬空，降低打印翘曲风险。

二、3D打印选材与切片参数

优先选用红色高韧性PETG，韧性高、抗冲击，适配手机壳日常跌落使用；PLA脆性大，跌落极易碎裂，仅可用于短期外观验证，不适合功能测试。

精度参数：打印层高0.12mm，精准复刻边框轮廓、蜂窝网格、各类开孔；壳体采用40%填充，边框与蜂窝筋条区域保证结构强度，同时控制成品重量。

摆放切片设置：手机壳内侧朝上平放打印，仅少量镂空筋条尖端添加易剥离支撑；开启高速回抽防拉丝，降低打印速度，避免蜂窝缝隙出现耗材粘连，保证孔洞通透。

三、后处理、装配功能测试

精细打磨修整：拆除支撑后，400目砂纸清理支撑点位，800~1200目细砂纸抛磨壳体内外表面；清理蜂窝镂空内部残留耗材，保证孔洞通透，边缘无毛刺。

装配调试：嵌入黑色摄像头装饰环，完成整套组装；真机试装，检验贴合度、按键、充电口、摄像头对位是否精准；若壳体过紧，轻微打磨内壁调整间隙。

跌落与形变实测：模拟日常轻度跌落，检查边框、蜂窝筋条有无开裂；反复拆装手机，测试壳体长期形变回弹性能。

外观美化：喷涂哑光红色保护漆，弱化打印层纹，提升握持手感；可按需做表面磨砂处理。

四、小批量硅胶复模扩产方案

订单多件采用硅胶复模工艺，调试完成的手机壳手板作为原型开模，选用高韧性彩色PU树脂真空灌注成型。复模内腔尺寸、蜂窝镂空、各类开孔位置与3D打印首版一致，适合数码配件小批量试制。

核心工艺要点

蜂窝镂空筋条为薄弱构件，壁厚不可过小，受力冲击容易断裂；

内腔装配公差是关键，间隙过大手机松动，间隙过小难以拆装；

功能性手机壳必须选用韧性材料，脆性耗材无法通过跌落实测。
