CNC加工配合喷砂和氧化处理，是制作高品质金属手板模型的经典工艺组合，尤其适用于铝合金等材料。它不仅能保证手板的尺寸精度，还能获得理想的表面质感和防护性能。

工艺价值

这套组合工艺的核心价值在于：

高精度成型：CNC加工能实现±0.05mm甚至±0.01mm的尺寸公差，满足精密零件的尺寸要求。

优异表面效果：喷砂可以去除刀纹和毛刺，获得均匀的哑光质感；氧化处理则能生成一层致密的氧化膜，提升耐腐蚀性和耐磨性，并可实现多种颜色。

工艺流程详解

一个完整的“CNC加工+喷砂+氧化”手板制作流程，通常包含以下关键步骤：

第一步：CNC精密加工

设计与编程：使用CAD软件设计3D模型，并将其转化为CNC机床可识别的代码。

材料准备与装夹：选择合适材料（如铝合金6061、7075等）并固定在机床上。

切削加工：

粗加工：使用大直径刀具快速去除大部分材料，形成手板基本形状。

精加工：换用小直径刀具，精确加工出最终尺寸和表面。

质量检测：使用三坐标测量仪（CMM）等设备检测尺寸，确保符合图纸要求。

第二步：喷砂处理

喷砂处理介于CNC加工和氧化处理之间，起到承上启下的作用。

作用：

表面预处理：去除CNC加工残留的刀纹、油污，使表面粗糙化，从而增强后续氧化膜的附着力。

外观优化：形成均匀的哑光质感，有效掩盖轻微加工缺陷。

工艺要点：

砂粒目数：目数越高（如240目），表面越细腻；目数越低（如60目），表面越粗糙。

喷砂压力：通常控制在0.3-0.6MPa，压力越大，表面越粗糙。

第三步：氧化处理（阳极氧化）

氧化是为手板提供最终保护和装饰的关键步骤，主要适用于铝合金材料。

作用：

提升防护性能：在金属表面生成一层致密的氧化膜（Al₂O₃），提高耐腐蚀性和耐磨性。

实现着色功能：可通过电解染色或有机染色赋予手板多种颜色，如银色、黑色、蓝色等。

操作流程：

除油：用碱性溶液或超声波清洗去除表面油脂。

酸洗：去除喷砂后残留的碎屑和氧化物，活化表面。

阳极氧化：将工件作为阳极，浸入电解液中通电，生成氧化膜。膜厚通常为5-25μm。

着色（可选）：通过电解着色或有机染色工艺为氧化膜上色。

总结与应用

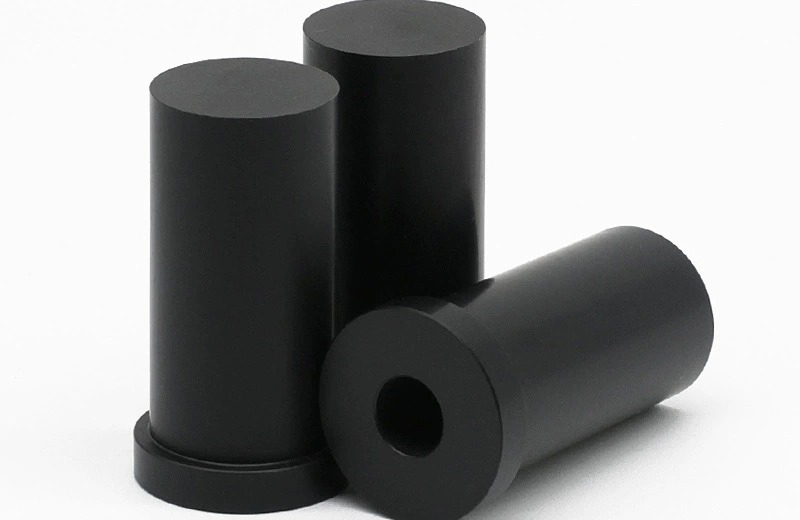

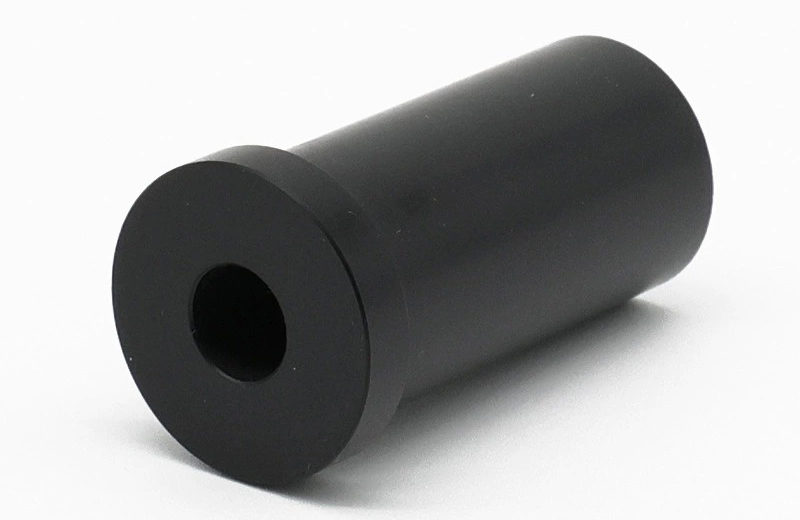

“CNC加工+喷砂+氧化” 是一套成熟的工艺组合，广泛用于生产各类铝合金手板，如机器人底座、音响外壳、箱体等。它能快速（生产周期通常为2~7天）制造出兼具高精度、优良外观和出色防护性能的手板模型。

简单来说：

CNC加工负责“塑形”，保证尺寸精准。

喷砂处理负责“打底”，提供均匀质感并增强后续附着力。

氧化处理负责“防护与美化”，提升耐用性并赋予色彩。
