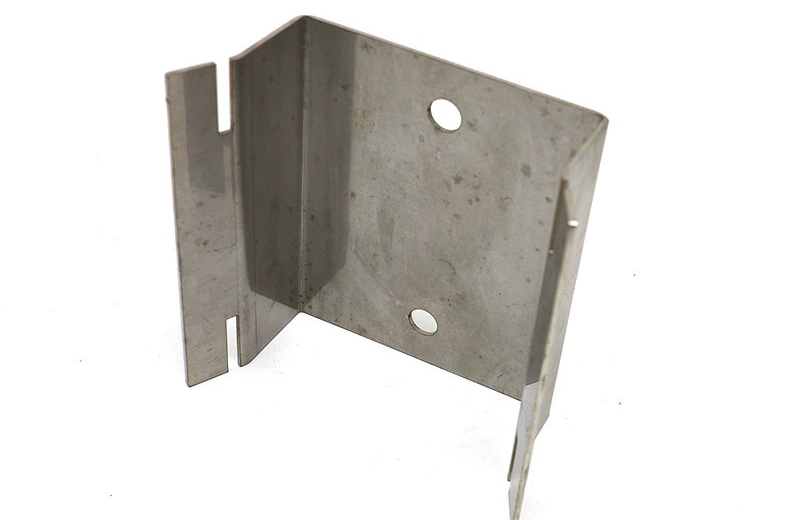

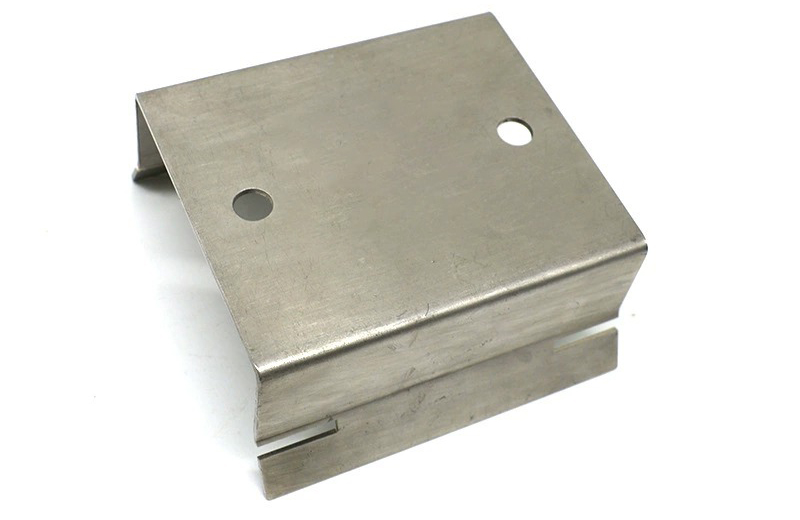

钣金加工是制作机柜外壳手板模型最主流且成熟的方式。它最大的价值在于无需开模，能快速获得一个接近真实量产状态的实物，以便在产品开发阶段验证外观、结构、装配和功能，有效规避后期开模的风险和成本。

核心工艺路线

机柜外壳手板的制作遵循一套标准流程，主要包括以下几步：

设计与展开：使用CAD软件进行三维建模，并生成用于激光切割的2D展开图。这步还会进行可制造性分析（DFM），提前发现并解决折弯、焊接等潜在问题。

激光切割下料：这是手板阶段最常用的下料方式，精度可达±0.1mm，速度快且无需模具，特别适合切割复杂的轮廓和散热孔。

数控折弯成型：用数控折弯机将平板精确折成机柜的立体框架。这一步需要特别注意材料的回弹问题，尤其对于铝和不锈钢，需在程序中预设角度补偿。

焊接与组装：通过点焊、氩弧焊等方式将多个折弯件拼装。焊接时采用点焊或跳焊能有效控制变形；对于外观要求高的机柜，可采用45°角拼接，使焊缝落在棱角上，几乎看不出来。

表面处理：最后进行打磨、喷涂、拉丝、阳极氧化等处理，以提升外观和耐腐蚀性。

关键设计注意事项

为了确保手板能顺利制作并满足要求，设计时需注意以下几点：

折弯边与孔：折弯边的最小高度应不低于板厚的4～6倍；孔边缘到折弯线的距离最好≥2倍板厚，否则折弯时孔可能被拉变形。

折弯内R角：图纸上不要标注尖角（R=0），应标注内R角，建议R角≥板厚，以避免外表面开裂。

装配间隙：需要考虑预留装配间隙和表面处理层的厚度。例如，2mm厚的板，配合间隙可取0.2mm左右，而喷粉等表面处理还会再增加约0.05～0.1mm的厚度。

精度、周期与成本参考

加工精度：常规钣金加工的精度可达到±0.1mm。部分简单的折弯件或大尺寸零件，公差范围可能在±0.2mm到±0.5mm。

生产周期：单件手板一般2～7天可以交付；小批量（10～50件）的周期约7～15天。

成本构成：费用主要包含材料费、切割费、折弯工时费、焊接费及后处理费用。根据市场参考，一个钣金手板的总价大致在500-3000元的区间内。

常用材料选择

机柜外壳常用材料的选择如下：

冷轧板（SPCC/Q235）：成本低，但易生锈，适合内部结构件。

不锈钢（SUS304）：耐腐蚀、强度高，适合外观要求高或潮湿环境。

铝合金（5052/6061）：轻便、散热好，适合便携或高端设备。
