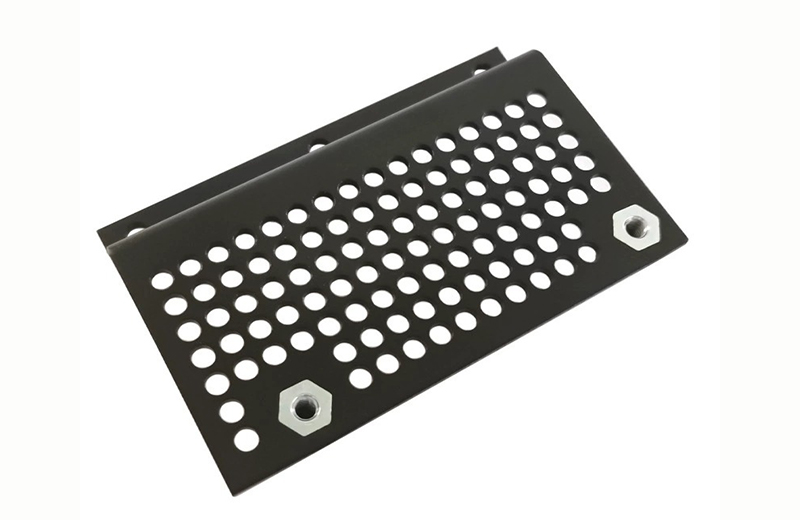

制作镂空机箱的钣金手板，核心在于实现复杂美观的镂空设计与机箱的结构强度之间的平衡。整个流程从设计到成品，环环相扣。

核心工艺路线

一个典型的镂空机箱钣金手板，制作流程大致如下：

设计与展开：首先在CAD软件里完成三维建模，这一步就要充分考虑镂空区的分布和大小。之后，设计工程师会进行可制造性分析，提前发现折弯、焊接可能遇到的问题。最后将3D模型“展开”成用于激光切割的2D图纸。

激光切割下料：这是手板阶段最常用的下料方式。它的精度很高，能达到±0.1毫米，而且速度快、无需模具，特别适合切割复杂的镂空轮廓和密集的散热孔。

数控折弯成型：用数控折弯机将切割好的平板精确地折成机箱的立体框架。这一步要特别注意材料的回弹问题，尤其是铝和不锈钢，需要在编程时预设角度补偿，才能保证最终的折弯角度准确。

焊接与打磨：将多个折弯件通过点焊或氩弧焊拼装成一个整体。焊接时采用点焊或跳焊能有效控制变形。焊完后必须仔细打磨，去除焊疤和毛刺，为后续表面处理打好基础。

表面处理：这是决定最终观感和耐用性的关键一步。你可以根据需求选择喷粉、喷漆来赋予颜色和防锈能力，或者通过拉丝、阳极氧化处理来展现金属的细腻质感。

镂空设计：关键注意事项

实现一个成功的镂空机箱，关键在于设计时要兼顾结构强度与加工可行性。

形状与最小尺寸：最小孔径或槽宽应不小于板厚，否则切割时容易导致断刀或变形。细长镂空的宽深比不宜过大，以防加工时产生震动。所有尖角都应设计成圆角，建议R角不小于0.5毫米或1倍板厚，这是为了防止应力集中和开裂。

边距与防变形：镂空边缘到折弯边的距离应不小于2倍板厚，以防折弯时将孔边拉裂。镂空到板材边缘的距离也应不小于1.5倍板厚，防止边缘崩坏。对于大面积镂空，一个实用的技巧是中间预留工艺筋或连接点，等所有加工完成后再去除，可以有效防止板材在加工过程中变形。

结构强度：密集镂空的间距不要太小，防止整体刚度下降。受力面上的镂空应尽量分散布局，避免集中在一条线上。如有必要，可在机箱内侧增加加强筋来弥补因镂空而损失的强度。

图纸标注：在最终图纸上，需清晰标明镂空的尺寸、内壁是否去毛刺或倒角、是否完全穿透、是否允许有连接点等工艺要求。

如何选择合适的材料？

冷轧板：成本最低，强度足够，但表面容易生锈。适合制作内部结构件或对成本敏感的非外观机箱。

不锈钢：耐腐蚀性好，强度高，外观质感出色，但价格也更高。适合对外观和耐用性有高要求的机箱，或者用在潮湿环境中。

铝合金：重量最轻，散热性能优异，质感也很好。适合便携设备、高端音频设备或对散热有要求的机箱。

精度、周期与成本参考

加工精度：常规钣金加工的精度可以达到±0.1毫米。部分复杂的镂空件或大尺寸零件，公差范围可能在±0.2到±0.5毫米。激光切割镂空的精度通常也能稳定在±0.1毫米左右。

生产周期：如果是单件手板，通常2到8天可以交付；如果是10到50件的小批量，周期大约在7到15天。

成本构成：费用主要包含材料费、激光切割费、折弯工时费、焊接费以及后处理费用。如果图纸齐全，加工方一般都能快速报价。一个钣金机箱手板的单件价格通常在500到3000元不等，具体取决于大小、复杂度和工艺要求。
