一、图纸分析与工艺规划

拿到三维模型或工程图后，第一步不是急着上机，而是先坐下来把图纸吃透。要搞清楚这个壳体有多少道折弯、折弯顺序怎么排、哪些孔是通孔哪些是沉孔、有没有压铆件、表面处理是什么要求。特别要注意折弯干涉问题——有些立边折弯后，旁边的翻边可能就折不下去了，顺序错了零件就废了。手板阶段尤其要谨慎，因为手板往往是为了验证设计，一旦工艺排错，不仅浪费材料，还耽误验证周期。

二、下料（激光切割或数控冲床）

加工过程： 将板材平铺在工作台上，按照展开图进行切割。展开图的计算是核心，折弯处要扣除相应的折弯系数（K因子）。这个壳体孔型复杂，有圆孔、矩形孔、异形孔，激光切割一次成型是最稳妥的选择。切割完成后，零件边缘会有熔渣和毛刺，需要人工或去毛刺机清理。

注意事项：

展开尺寸必须准确，折弯系数要根据材料厚度、折弯半径和折弯模具来修正，手板阶段建议先拿废料试折，测出准确的扣除量

孔边到折弯线的距离要留够，一般至少1.5倍料厚以上，否则折弯时孔会变形

切割顺序要优化，先内孔后外形，避免零件在切割过程中移位

去毛刺要彻底，残留的毛刺会在折弯时压伤模具表面，也会影响后续表面处理的质量

三、折弯成型

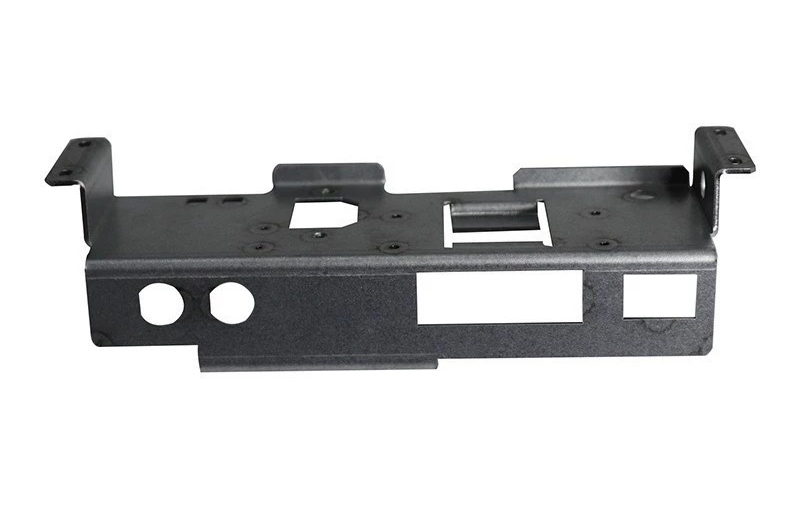

加工过程： 这是整个手板最关键的一道工序。操作工按照排好的折弯顺序，在数控折弯机上逐道折弯。这个壳体看起来至少有五六道折弯：底部大平面、两侧立边、前后翻边、还有局部的台阶折弯。每折一道，都要用检具或游标卡尺确认角度和尺寸，全部折完后再整体比对三维图。

注意事项：

折弯顺序至关重要。一般原则是：先折不影响后续折弯的边，后折可能产生干涉的边；先内后外、先短后长。比如这个零件，如果先把所有立边折起来，那底部的某些翻边可能就折不了了

定位要准。每道折弯都要找到可靠的定位基准，最好是利用已经折好的边或切割好的孔来定位，避免累积误差

回弹控制。钢板折弯后会有回弹，手板阶段要预留回弹补偿，通常折弯角度要比目标角度多压1~2度

表面保护。如果表面已经做了预处理或者对表面质量要求高，折弯时要垫保护膜，防止模具在钣金表面留下压痕

压铆件如果已经提前安装，折弯时要避开压铆位置，防止压铆螺母被压变形

四、压铆/攻丝/焊接

加工过程： 从图片上看，这个壳体上有几个凸起的圆柱，很可能是压铆螺母或压铆螺柱。压铆是用专用的压铆机，将螺母或螺柱压入预先冲好的底孔中，利用材料的塑性变形实现牢固连接。如果结构需要，还可能有点焊或拉铆的工序。

注意事项：

压铆底孔尺寸必须严格按标准，孔大了压不紧，孔小了压不进去或者会开裂

压铆时要保证压铆件垂直于板面，歪斜的螺母会导致后续螺钉拧不进去

压铆位置不能太靠近折弯边，否则折弯时的应力会让压铆件松动

如果涉及焊接，要注意控制热变形，薄板焊接很容易翘曲，焊后可能需要整形

五、表面处理

加工过程： 这个零件表面是均匀的黑色，看起来像是粉末喷涂（喷塑）或者黑色电泳。粉末喷涂的流程一般是：前处理（除油、酸洗、磷化）→ 静电喷粉 → 高温固化（180~200℃）。电泳则是将零件浸入电泳槽，通过电化学反应在表面沉积漆膜，然后烘烤固化。

注意事项：

前处理必须彻底，油污和锈迹没清干净，涂层附着力差，容易起皮脱落

所有螺纹孔、精密配合孔在喷涂前都要用堵头或耐高温胶带保护起来，否则喷粉会堵住孔或者改变孔径

挂具的接触点会留下无涂层区域，要规划在隐蔽位置，比如这个零件可以选择在背面或不重要的边缘接触

固化温度和时间要控制好，温度过高或时间过长，薄板容易变形

手板阶段如果颜色还没最终确定，要和客户确认色板，避免批量生产时色差问题

六、检验与装配验证

加工过程： 手板做完后，不能只看外观。要用三坐标或检具全面测量关键尺寸，重点检查：外形轮廓、孔位精度、折弯角度、各面之间的垂直度和平行度。然后拿实际的电子元器件或配套零件进行试装配，看螺钉能不能顺利拧入、接口能不能对齐、整体装配有没有干涉。

注意事项：

手板的核心价值是”验证”，所以检验要比量产更严格，发现问题要及时记录并反馈给设计部门

装配时如果发现某个孔偏了0.5mm，不要想着”量产时调一下模具就行”，手板阶段就要把设计图修正过来

保留好手板的测量数据和问题清单，作为量产工艺文件的参考

手板阶段特别需要注意的几点

工艺可行性优先：有些设计在三维软件里看起来没问题，但折弯机根本做不出来。手板就是要暴露这些问题，发现折弯干涉、孔距太近、结构强度不够等情况，要第一时间反馈修改设计。

材料选择要务实：手板可以用和量产相同的材料，也可以先用相近材料代替，但要和客户确认清楚，特别是表面处理效果，不同基材喷出来的颜色和质感会有差异。

公差要合理：手板不是精密机械零件，钣金本身的公差就相对宽松，不要追求不切实际的精度，把关键尺寸控制好即可。

沟通要贯穿全程：手板往往交期紧，加工过程中如果发现图纸有问题，要立刻停下来和客户或设计人员确认，不要自作主张修改，否则可能整批报废。

做好记录：手板阶段的折弯顺序、回弹补偿量、展开系数、表面处理参数等，都是量产时的宝贵经验，要形成文档保存下来。
