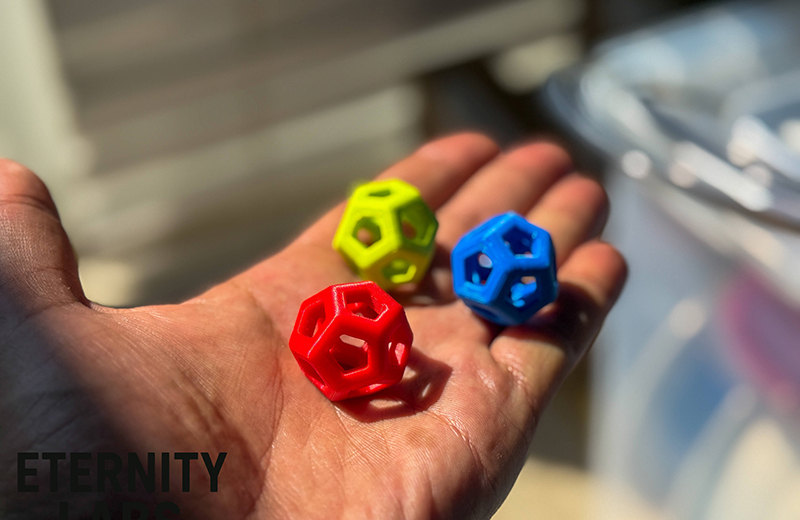

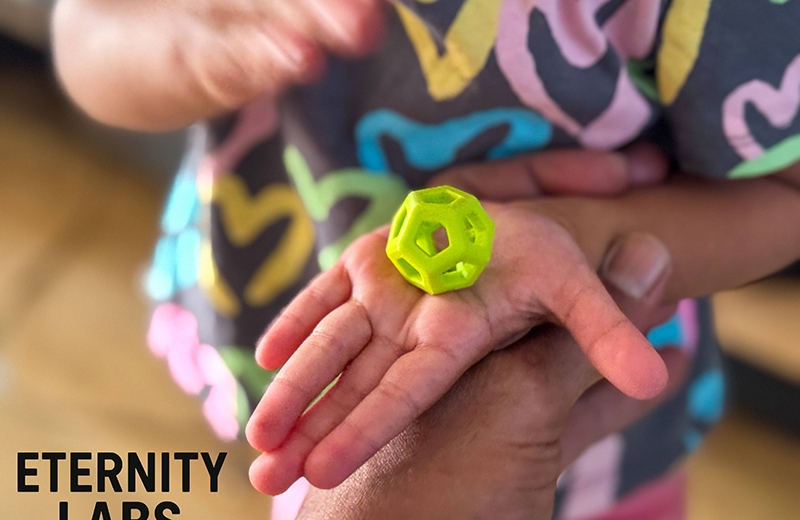

建模为正十二面体镂空空心球体，多面开设五边形镂空窗口，统一框架杆件壁厚；一体镂空结构，无内部支撑干涉，采用单色PLA材料FDM一体打印成型。打印完成清理镂空内部拉丝、毛刺，检查杆件有无缺料断裂。手板验证结构成型效果后，可通过硅胶复模实现小批量生产。工艺重点：镂空筋条壁厚均衡；悬空斜面合理布置支撑，尽量减少镂空内部支撑，降低内部清理难度。

打印过程

模型切片预处理 检查镂空框架壁厚，修复模型缺陷；优化镂空窗口斜面支撑点位，支撑尽量布置在外边缘，避免支撑伸入球体内部。切片层高0.16–0.2mm，填充20%，开启裙边提升底部附着力。

设备调机上料 FDM打印机装入对应颜色PLA耗材，完成热床调平；喷嘴温度200℃，热床60℃，等待温度稳定。

一体连续打印成型 自下而上逐层打印球形框架，镂空斜面区域降低打印速度，减少拉丝、层纹错位，持续监控薄壁杆件成型状态，防止断丝缺料。

脱模清理修整 待模型完全冷却后取下，拆除外部支撑；使用工具清理镂空缝隙、球体内部的拉丝与残料，打磨支撑接触位置。

成品检验 全方位检查每一处镂空筋条，确认无断裂、变形；摇晃清理内部碎屑，完成手板。

量产方案 手板成型品质确认无误，制作硅胶模具进行复模小批量生产。

打印注意事项

镂空框架杆件壁厚建议≥1.5mm，壁厚过小容易出现局部断裂、成型残缺。

禁止大量在球体镂空内部添加支撑，内部支撑极难清理，极易残留废料。

镂空结构极易产生拉丝，优化回抽参数，降低镂空区域打印速度。

球形底部首层成型至关重要，首层速度放慢，防止底部变形、翘边。

打印完毕充分冷却再取件，高温状态下镂空球体受力容易扭曲变形。

选用PLA成型稳定性更佳；PETG流动性偏大，镂空内部拉丝问题会显著加重。
