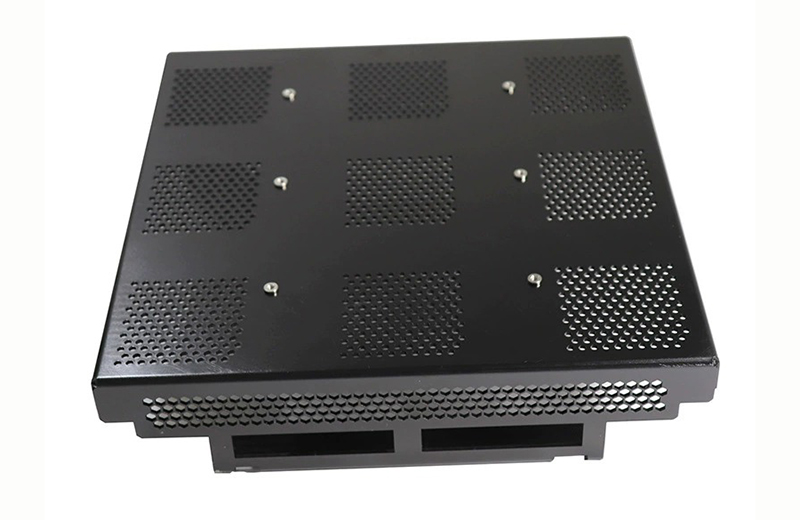

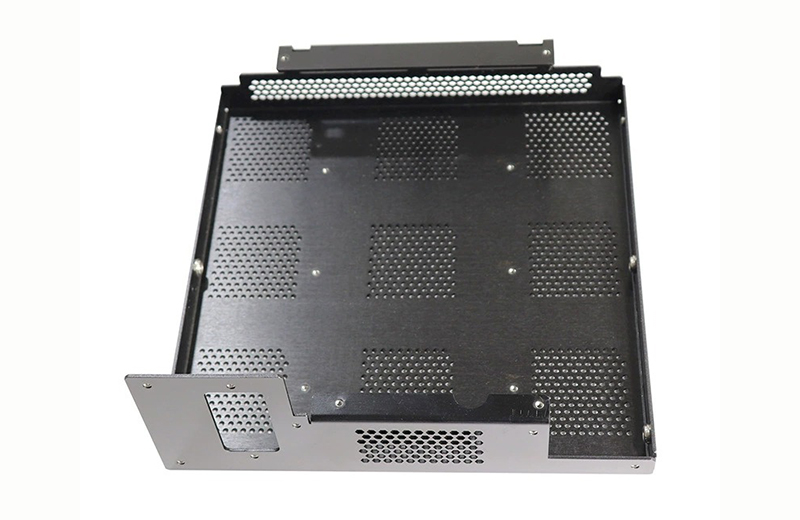

钣金加工是制作金属外壳手板模型最主流、也最成熟的方式。它的核心价值在于，能在无需开模的情况下，快速得到一个与真实产品高度接近的金属样品，用来验证外观、结构、装配和散热等关键功能，从而把问题解决在量产之前。

核心制作流程：从图纸到实物

一个标准的钣金金属外壳手板，制作流程环环相扣，主要包括以下六个步骤：

设计与规划：这是所有工作的基础。使用CAD软件（如SolidWorks、UG等）构建外壳的精确三维模型。同时，专业的工程师会进行可制造性分析（DFM），检查折弯、焊接等设计是否合理，提前规避问题。之后，将3D模型“展开”成用于激光切割的2D平面图。

材料选择：根据产品需求选择正确的材料，决定了手板的最终性能、外观和成本。具体选材策略详见下文。

下料（激光切割）：这是将平面图纸变为现实的第一步。激光切割是目前手板阶段最主流的方式。它的精度高（可达±0.1mm）、速度快，且无需模具，特别适合切割复杂的轮廓和散热孔。

成型（数控折弯）：使用数控折弯机将平板精确地折成外壳的立体框架。这一步需要特别注意材料的回弹问题，尤其是铝和不锈钢，需要在程序中预设角度补偿。

焊接与组装：将多个折弯件通过点焊或氩弧焊等方式拼装成一个整体。焊接时采用点焊或跳焊能有效控制变形。焊完后必须进行打磨，去除焊疤和毛刺。对于外观要求高的外壳，可采用45°角拼接，使焊缝落在棱角上，几乎看不出来。

表面处理：这是决定外壳最终观感和耐用性的关键一步。根据需求，可以选择阳极氧化（适用于铝合金，获得细腻金属质感）、喷粉/喷漆（实现丰富色彩和防锈保护）或拉丝（形成线性金属纹理）等工艺。

材料怎么选？

选择材料，核心原则是尽量接近未来量产件的材料。

冷轧板 (SPCC/Q235)：成本最低，成型性好，但易生锈。适合对成本敏感的内部结构件或非外观件。

不锈钢 (SUS304)：强度和耐腐蚀性的标杆，外观质感出色。适用于医疗设备、食品机械或户外等潮湿环境。

铝合金 (5052/6061)：轻量化与散热的优选，重量轻，散热性能优异。适合便携设备、高端电子产品或对散热有要求的外壳。

镀锌板 (SECC/SGCC)：防锈能力优于冷轧板，性价比高。常用于服务器机箱、电源外壳等。

设计时的关键提醒

在设计阶段留意以下几点，可以避免很多后期加工问题。

折弯边与孔：折弯边的最小高度建议不低于板厚的4到6倍。孔边缘到折弯线的距离最好不小于2倍板厚，否则折弯时孔容易被拉变形。

折弯内R角：图纸上不要标尖角（R=0），一定要标一个内R角，建议R角不小于板厚，以避免外表面开裂。

装配间隙：设计时要考虑预留装配间隙和表面处理层的厚度。例如，2mm厚的板，配合间隙可取0.2mm左右；而喷粉处理大约还会增加0.05到0.1mm的厚度。

避免尖锐内角：在所有的内部转角处，都要设计圆角（R角），建议至少R0.5mm，以防止应力集中导致开裂。

镂空设计有讲究：如果需要设计镂空，最小孔径或槽宽应不小于板厚，以防加工时断刀或变形；镂空边缘到折弯边的距离，建议不小于2倍板厚，以防折弯时拉裂。

精度、周期与成本参考

加工精度：常规钣金加工的精度可以达到±0.1mm。部分复杂的折弯件或大尺寸零件，公差范围可能在±0.2mm到±0.5mm。对于高精密需求，部分环节精度可达±0.03mm。

生产周期：

单件手板：通常2到8天可以交付。

小批量（10-50件）：周期约为7到15天。

成本构成：费用主要包含材料费、激光切割费、折弯工时费、焊接费以及后处理费用。一个钣金外壳手板的单件价格通常在500到3000元不等，具体取决于大小、复杂度和工艺要求。

总结

钣金加工金属外壳手板，是产品从图纸走向现实的关键一步。成功的关键在于明确用途、选择适合的材料、并在设计阶段就充分考虑可制造性。
