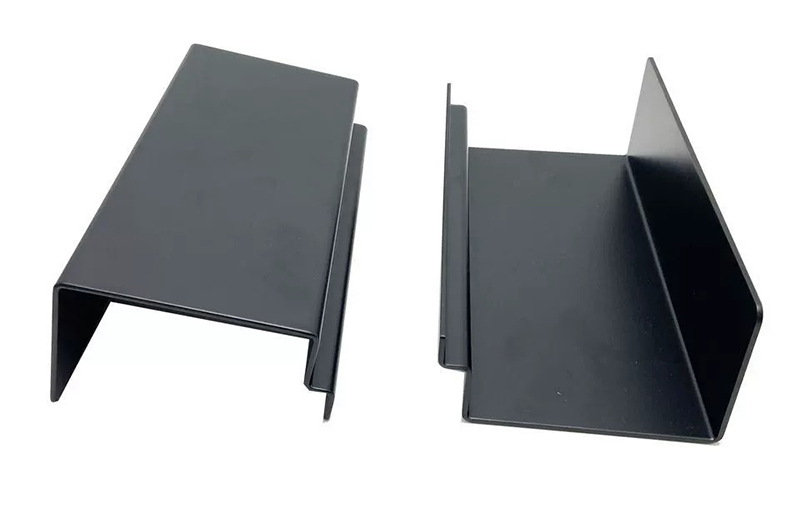

“异型件手板”通常指的是非标件手板，即根据特定产品需求独立设计的、没有国家标准或行业标准规定的形状、尺寸或公差的零件样品。用钣金工艺来制作这类手板，核心价值在于无需开模，就能快速、低成本地得到一个与真实产品高度接近的金属样品，用于验证设计。

核心工艺：与常规钣金加工一致

“异型”主要体现在设计上，其基本加工流程与常规钣金手板相同：

设计与展开：使用CAD软件建立3D模型，并进行可制造性分析（DFM）。随后将3D模型“展开”成2D平面下料图。此步骤对“异型件”尤为关键，需精确处理复杂的展开轮廓。

下料：主流方式是激光切割，精度高（可达±0.1mm）、速度快，尤其适合切割异形外轮廓。批量较大时也可用数控转塔冲床。

成型：通过数控折弯机将平板折成所需的三维形状。折弯时需考虑材料回弹并做补偿。

连接与组装：通过焊接（点焊、氩弧焊等）、铆接等方式将多个部件组合成整体。

后处理：包括打磨去毛刺，以及根据需求进行喷漆、电镀、阳极氧化等表面处理。

设计要点与避坑指南

设计“异型件”时，以下几个“坑”需要特别留意：

优选标准厚度：尽量使用1.0mm、1.5mm、2.0mm这类市面上最通用、采购最容易的钣金厚度，可以降低成本和采购周期。

避免尖锐内角：所有内部转角处都应设计圆角（R角），建议至少R0.5mm，以防止应力集中导致开裂。

确保安全边距：

孔边缘到折弯线的距离，建议不小于2倍板厚，否则折弯时孔容易被拉变形。

折弯边的最小高度建议不低于板厚的4-6倍。

镂空边缘到板材边缘的距离建议不小于1.5倍板厚，防止崩边。

注意镂空设计：镂空的最小尺寸不应小于板材厚度，以防加工时断刀或变形。

主要挑战与应对策略

“异型件”因其特殊性，加工中会面临一些挑战，需提前考虑应对：

折弯回弹：特别是铝合金等材料，折弯后易回弹，需通过调整模具角度或试折弯来补偿。

加工变形：异形轮廓和不规则孔加工后易产生毛刺，需进行去毛刺处理。同时，大面积镂空易导致板材变形，必要时可增加临时连接点。

精度与成本：手板阶段公差一般在±0.1mm到±0.3mm，能满足功能验证。如需更高精度，可考虑CNC等辅助工艺。

材料选择参考

选择材料的核心原则是尽量接近未来量产件的材料。

冷轧钢板（SPCC/SECC）：成本最低，易成型，但防锈能力弱，适合对成本敏感的内部结构件。

不锈钢（SUS304）：强度和耐腐蚀性俱佳，外观质感好，适用于对外观和耐用性要求高的零件或潮湿环境。

铝合金（如6061）：轻量化首选，重量轻，散热性能优异，适合便携设备或对重量有要求的产品。

铜/黄铜：导电、导热性优异，常用于电子接插件或散热部件。

总结与建议

总的来说，钣金加工“异型件”手板，成功的关键在于在设计阶段就充分考虑可制造性，通过优化设计来规避加工风险。

最稳妥的方式是，带着设计图与专业的钣金手板厂沟通。特别是对于形状复杂、多折弯、对精度有要求的异型件，专业厂家的经验和设备能更好地保障最终的呈现效果。
