加工过程是一套系统化的冷加工工艺，核心是通过塑性变形将金属薄板（通常厚度≤6mm）制成特定形状的结构件，完整流程涵盖下料、成型、连接、后处理四大环节。

下料：获取平板毛坯

这是钣金加工的第一步，目的是从标准尺寸的金属板材上切割出所需形状的平板件，常见方式包括：

激光切割：利用高能激光束精准切割，适合复杂轮廓和厚板，切口平整、精度高（误差≤0.1mm），是手板和小批量生产的首选。

数控冲床：通过模具冲压成型，效率高、成本低，适合大批量、形状规则且带大量孔位的零件，但需提前设计模具。

剪板机：仅用于简单直线切割，将大板材裁剪成小块矩形料，精度较低（误差≤0.2mm），常作为冲床或激光切割的前道工序。

成型：赋予立体结构

下料后的平板需通过塑性变形形成立体形状，核心工艺是折弯，此外还包括压凸、翻边、拉伸等：

数控折弯：使用折弯机配合不同模具（上模和下模），按编程设定的角度和尺寸对板材进行V型或U型弯曲。这是钣金最核心的工序，直接决定零件的立体形状，需严格控制回弹量以避免尺寸偏差。

压铆/翻边：对需要安装螺母或螺柱的部位，用压铆机将紧固件压入板材；对边缘需加强的部位，通过翻边工艺增加刚性。

连接：组装多部件

若手板由多个零件组成，需通过连接工艺拼接成整体：

焊接：包括氩弧焊、激光焊或点焊，手板阶段通常要求焊缝平整，焊后需打磨抛光去除痕迹。

铆接/紧固：使用拉铆钉、螺钉或自攻螺丝将不同部件组装，适合非受力或可拆卸结构。

胶粘：对非受力结构或特殊材质结合，可用工业胶水辅助固定。

后处理：提升外观与性能

表面预处理：在喷漆前，必须对钣金件进行彻底清洁和打磨。首先使用砂纸或打磨机去除切割毛刺、焊疤和划痕，确保表面光滑平整。随后用清洁剂或酒精去除油污和灰尘，保证漆层附着力。对于需要防锈的冷板，还需进行磷化或喷砂处理；铝板则需进行铬酸盐氧化处理。

遮蔽保护：如果手板上有螺纹孔、导电区域或装配面不需要喷漆，需提前用高温胶带、软胶塞或专用工装进行遮蔽，避免漆料进入影响后续装配或功能。

底漆喷涂：底漆是增强附着力和防锈的关键层。通常选用环氧富锌底漆，均匀喷涂于整个表面。喷涂时需控制喷枪距离（一般15-25cm）和移动速度，避免流挂或橘皮现象。底漆喷涂后需静置干燥数小时至一天。

中涂与打磨：底漆干燥后，可喷涂中涂漆以提升平整度和遮盖力。中涂干燥后需用细砂纸（如400-600目）进行水磨或干磨，使表面更光滑，为面漆做准备。

面漆喷涂：这是决定最终颜色和光泽的环节。根据设计要求选择哑光、半光或高光面漆，均匀喷涂1-2遍。喷涂环境需保持无尘、通风良好，温度湿度适中，以避免漆面出现颗粒、气泡或色差。

烘干固化：喷涂完成后，将工件放入烘箱进行高温固化（通常60-80℃，30-60分钟），使漆膜完全硬化，提高耐磨性和附着力。

抛光与质检：对于高光要求的表面，可进行轻微抛光处理，消除微小颗粒或流痕。最后检查漆面是否均匀、无漏喷、无流挂、无杂质，并确认孔位、边缘等细节处理到位。

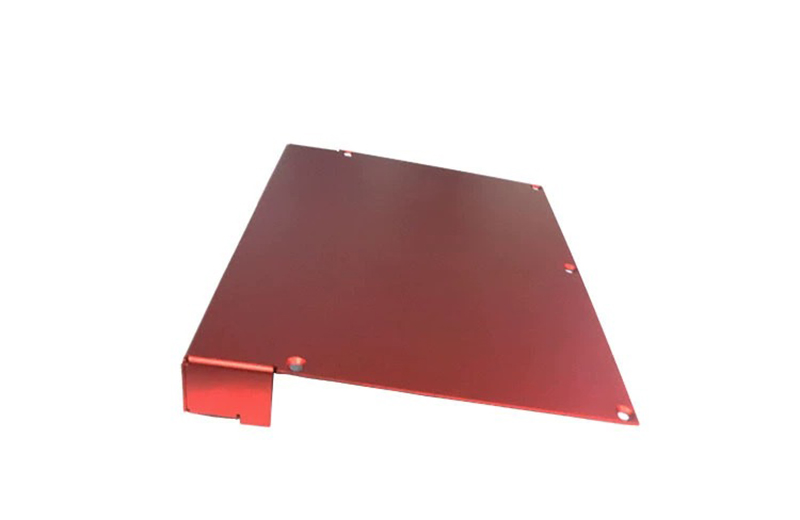

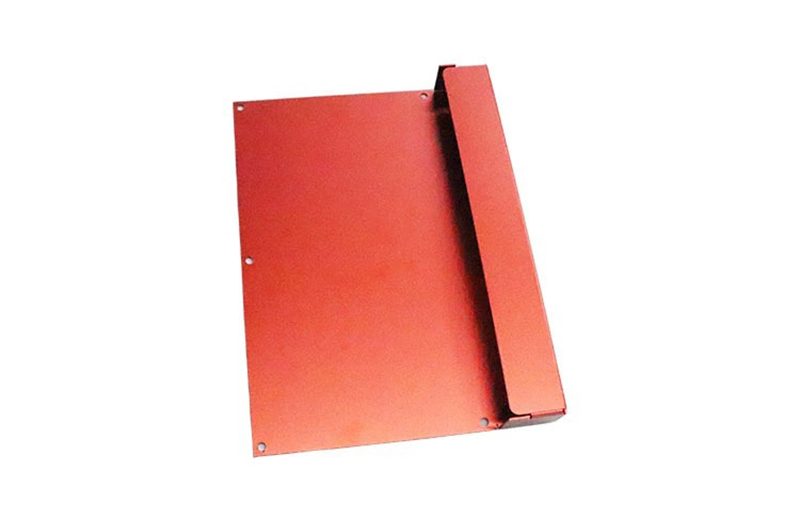

整个过程需在专业车间进行，确保精度和一致性。对于手板模型，钣金加工不仅是制造过程，更是验证设计可行性和装配效果的关键环节。
