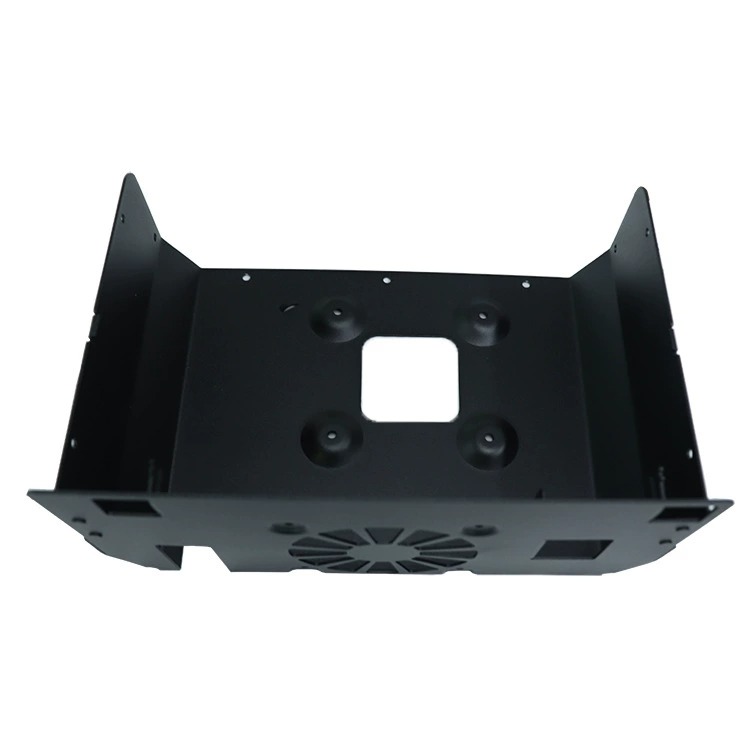

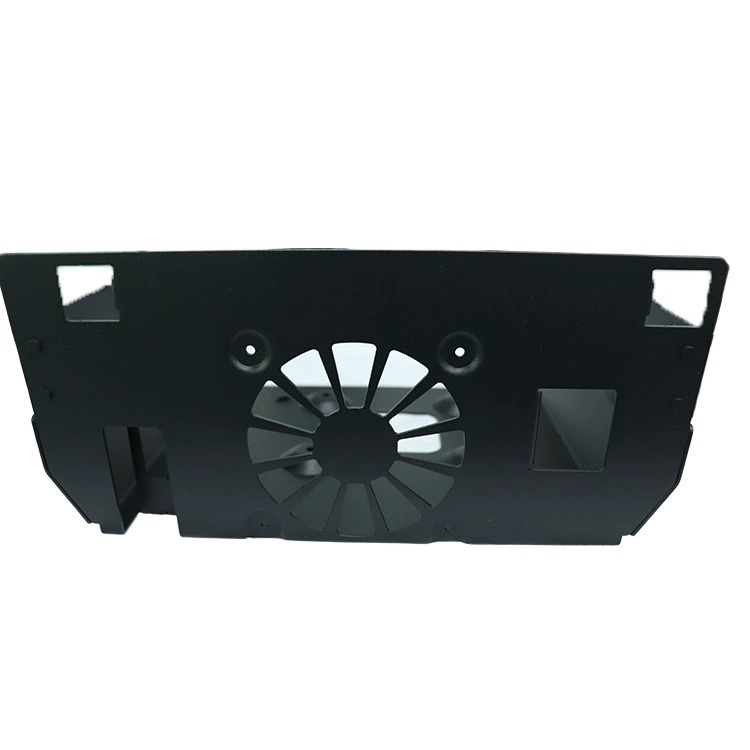

钣金加工电池机箱手板模型的制作过程，是一个从设计到成品的精密制造流程，尤其注重结构精度、装配适配性与表面防护性能。以下是针对该类型手板模型的完整加工注意事项，结合行业实践与工艺细节整理而成：

一、设计阶段：可制造性评审是关键

在正式加工前，必须对三维模型进行DFM（可制造性设计）分析，重点评估：

板材厚度与折弯半径匹配：避免因R角过小导致开裂或回弹超差；

孔位与装配面预留公差：如阳极氧化膜厚约10–15μm，精密配合孔需提前预留余量；

焊接结构变形控制：薄板焊接易产生平面度偏差，需在设计中增加加强筋或预留整形余量；

散热孔与风道布局合理性：确保气流路径无死角，避免局部过热。

二、材料选择：兼顾强度、轻量化与防护性

常用材料包括：

冷轧钢板（SPCC）：成本低、易加工，适合一般防护机箱；

镀锌钢板（SGCC/SECC）：耐腐蚀性优于SPCC，适用于潮湿或户外环境；

铝合金（6061/5052）：轻量化、导热好，适合高散热需求或便携设备；

不锈钢（304/316L）：高强度、耐腐蚀，用于医疗或严苛工业环境。

三、下料与成型：精度控制贯穿始终

激光切割：优先选用3000W以上设备，确保切面光滑、无毛刺；

数控折弯：使用带角度补偿功能的折弯机，V槽选择需匹配板厚（薄板用V6/V8，厚板用V10以上），试折校准后挡料位置，确保折弯线偏差≤0.05mm；

异形结构补偿：带缺口或斜面的折弯边，需向缺口方向偏移0.1–0.2mm，抵消应力变形。

四、焊接与装配：控制热变形与配合精度

焊接前清洁除油，控制电流电压参数，避免烧穿或虚焊；

焊后进行无损检测（如超声波、磁粉），确保焊缝无缺陷；

装配时使用专用工装夹具，保证孔位对齐，螺丝拧紧力矩适中，防止过紧导致变形或过松引发松动。

五、表面处理：防锈、美观与功能并重

钢材件喷漆前必须酸洗磷化，提升涂层附着力；

铝合金件推荐喷砂+阳极氧化，注意挂具接触点避开外观面或装配面；

电镀件（如镀锌、镀镍）需注意深孔或凹槽处镀层覆盖不全问题；

所有电化学处理应在零件状态下完成，避免组装后溶液残留导致腐蚀。

六、质量检测：尺寸、功能与外观三重验证

使用三坐标测量机（CMM）检测关键尺寸公差；

进行气密性测试（如适用），确保电池箱防水防尘；

外观检查无划痕、色差、氧化斑点等缺陷；

功能调试：验证散热风道通畅、接口插拔顺畅、结构稳固无异响。

七、供应链管控：避免外协环节脱节

优先选择全链条自营加工厂，确保从图纸审核、下料、折弯、焊接到喷涂全程可控，减少因外协导致的品质波动与交期延误。
